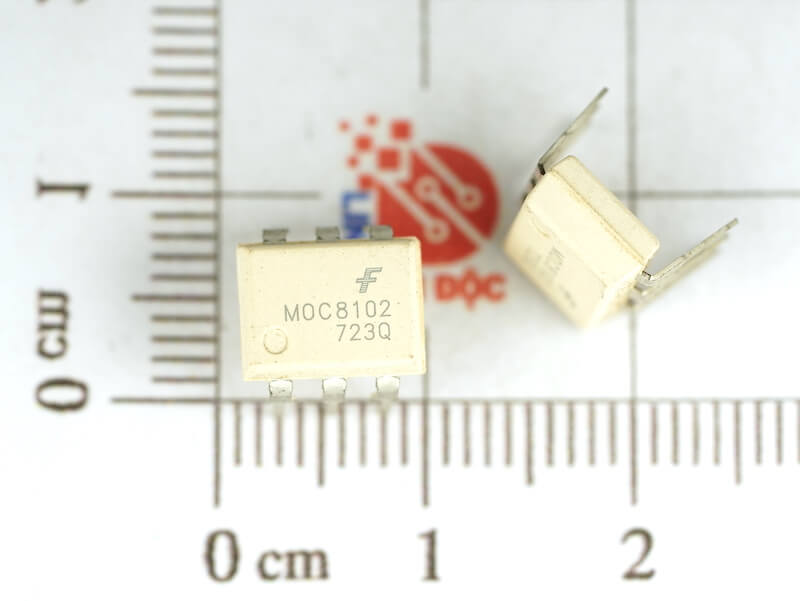

MOC8102, MOC8102X, MOC8102XG DIP-6

1. Giới thiệu linh kiện MOC8102 / MOC8102X / MOC8102XG

MOC8102 là optocoupler dạng phototransistor (bộ cách ly quang) có vỏ DIP-6, thuộc dòng MOC810x của các hãng như Fairchild, Vishay, ON Semiconductor, Lite-On.
Chức năng chính của linh kiện là truyền tín hiệu điện bằng ánh sáng hồng ngoại để cách ly điện áp giữa hai mạch điều khiển và công suất, giúp bảo vệ thiết bị điều khiển khỏi xung áp, nhiễu hoặc sự cố điện.

Các biến thể:

• MOC8102: phiên bản chuẩn xuyên lỗ.

• MOC8102X: phiên bản chọn lọc CTR (Current Transfer Ratio) cao, kiểm định chất lượng khắt khe hơn.

• MOC8102XG: phiên bản thân xanh (Green) – sử dụng vật liệu thân thiện môi trường, không chứa chì (RoHS compliant).

2. Cấu tạo linh kiện MOC8102

Bên trong MOC8102 gồm hai phần cách ly bằng vật liệu quang học:

1. Bộ phát (Input):

   • Một diode phát hồng ngoại (Infrared LED) đặt ở phần đầu vào.

   • Khi có dòng điện chạy qua LED, nó phát ra ánh sáng hồng ngoại.

2. Bộ thu (Output):

   • Một phototransistor silicon nhạy sáng được bố trí đối diện LED.

   • Khi nhận ánh sáng, transistor dẫn dòng; khi không có ánh sáng, transistor ngắt.

Hai phần này được cách điện hoàn toàn, chỉ liên kết bằng ánh sáng, giúp đạt điện áp cách ly lên đến 7500 Vrms.

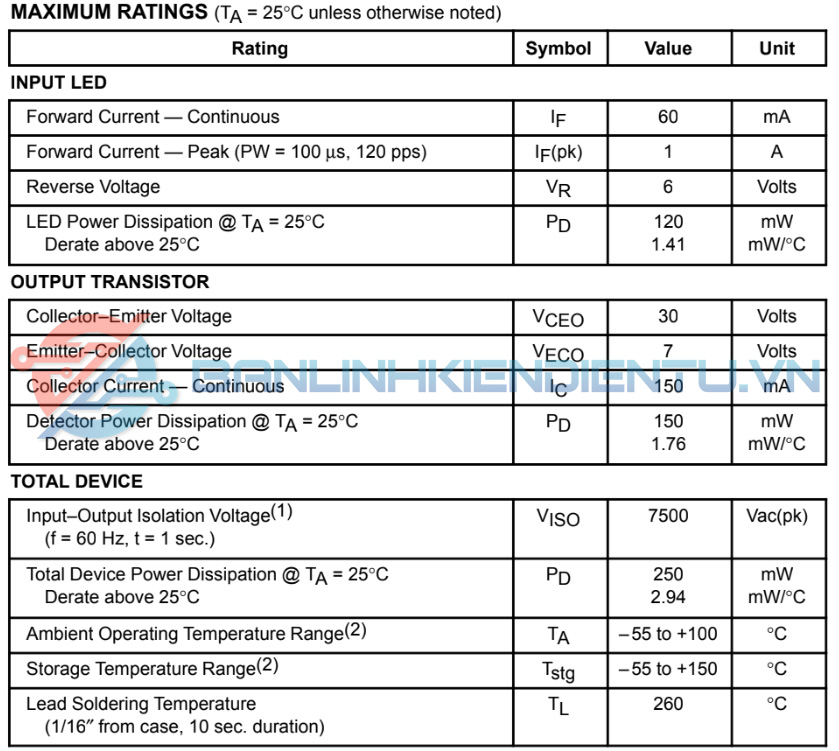

3. Thông số kỹ thuật MOC8102

🔹 CTR (Current Transfer Ratio): tỷ lệ giữa dòng đầu ra và dòng đầu vào.
MOC8102 có CTR trung bình → phù hợp cho mạch logic và điều khiển công suất nhỏ.

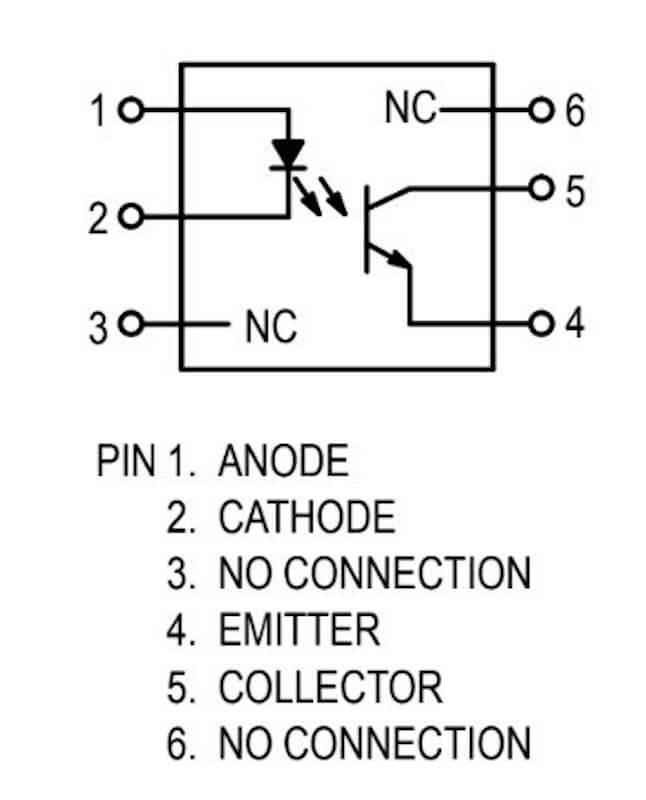

4. Kiểu chân và chức năng

Theo sơ đồ chân chuẩn của dòng MOC810x (DIP-6):

Các chân 1–2 thuộc phần đầu vào LED, còn 4–5–6 thuộc phần đầu ra transistor, được cách ly hoàn toàn bằng khe quang.

5. Chức năng và nguyên lý hoạt động

Chức năng:

• Truyền tín hiệu từ mạch điều khiển sang mạch công suất thông qua ánh sáng hồng ngoại.

• Cách ly điện áp cao (lên tới 7500 Vrms) giữa hai mạch.

• Bảo vệ vi điều khiển, IC logic khỏi xung áp, dòng ngược và nhiễu.

Nguyên lý hoạt động:

• Khi dòng điện chạy qua LED (chân 1–2), LED phát sáng hồng ngoại.

• Ánh sáng chiếu vào phototransistor (chân 5–4), khiến transistor dẫn dòng.

• Khi LED tắt, transistor ngắt → tín hiệu được truyền qua ánh sáng mà không nối điện trực tiếp.

• Mạch hoạt động như bộ chuyển mạch quang điện tử an toàn và ổn định.

6. Ứng dụng của MOC8102

MOC8102 thường được sử dụng trong:

• Mạch cách ly tín hiệu điều khiển – công suất.

• Hệ thống PLC, vi điều khiển, Arduino, điều khiển rơ-le hoặc MOSFET.

• Nguồn xung (SMPS) – phản hồi cách ly giữa đầu ra và đầu vào.

• Mạch phát hiện tín hiệu logic trong hệ thống tự động hóa công nghiệp.

• Cách ly tín hiệu trong máy CNC, thiết bị đo lường, hệ thống bảo vệ điện áp cao.

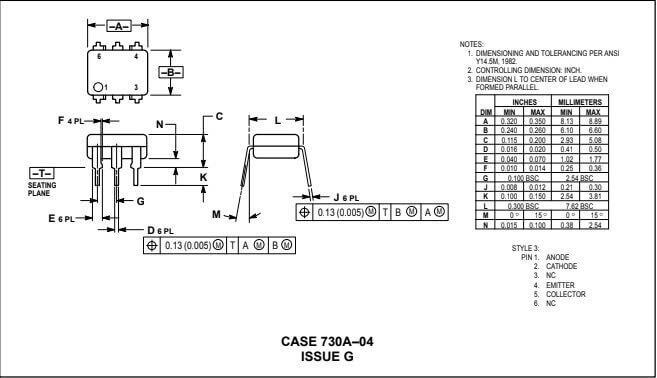

7. Kích thước cơ khí (DIP-6)

Vật liệu vỏ: Epoxy đen chịu nhiệt, đảm bảo độ cách ly cao, phù hợp gắn trên PCB chuẩn 2.54 mm.

8. Cách kiểm tra hoạt động (sống/chết)

Dụng cụ:

• Đồng hồ vạn năng (thang diode & đo điện trở).

• Nguồn DC 5 V.

• Điện trở hạn dòng 330 Ω.

Bước 1: Kiểm tra LED phát

• Chuyển đồng hồ sang thang đo diode.

• Que đỏ → chân 1 (Anode), que đen → chân 2 (Cathode).

• Nếu hiển thị sụt áp khoảng 1.1 – 1.3 V, LED tốt.

• Nếu 0 V hoặc ∞ Ω → LED hỏng.

Bước 2: Kiểm tra phần transistor quang

• Cấp nguồn 5 V qua điện trở 330 Ω nối với LED (chân 1–2).

• Dùng đồng hồ đo điện trở giữa chân 5 (Collector) và 4 (Emitter).

  • Khi LED sáng → điện trở giảm mạnh (vài trăm Ω).

  • Khi LED tắt → điện trở tăng cao (> 1 MΩ).

• Nếu không thay đổi → transistor bị hỏng.

Bước 3: Kiểm tra rò rỉ

• Không cấp nguồn LED.

• Đo giữa chân 5 và 4.

• Nếu điện trở thấp → transistor bị rò, linh kiện hỏng.
