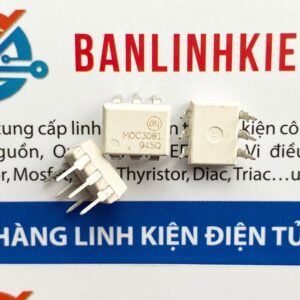

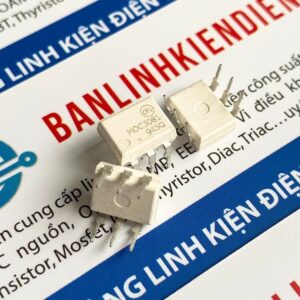

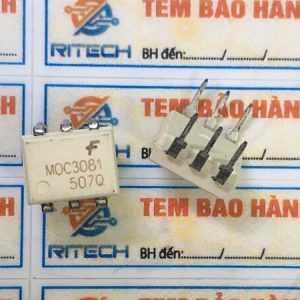

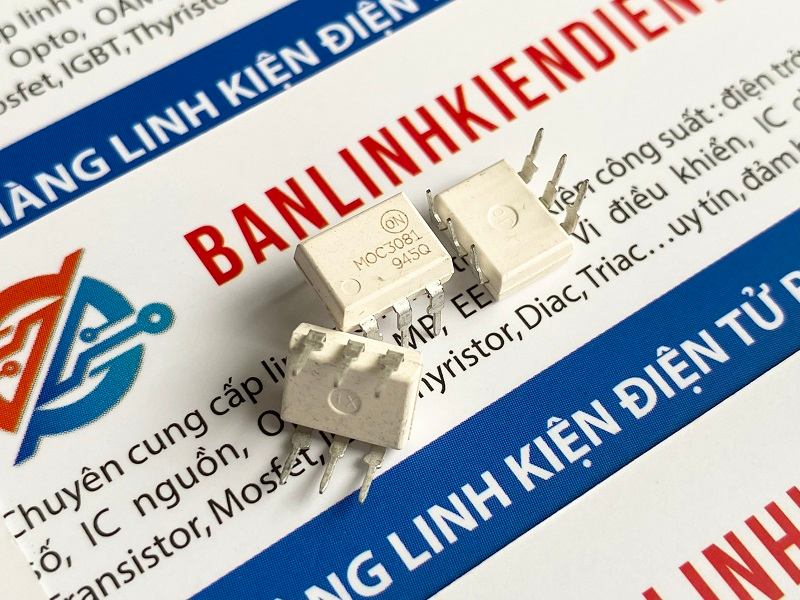

1. Giới thiệu Opto MOC3081
IC MOC3081 là opto-isolator (opto-coupler) phototriac thuộc dòng MOC30xx của ON Semiconductor. Đây là IC được thiết kế để cách ly tín hiệu điều khiển DC từ mạch logic sang tải AC, đặc biệt thích hợp cho kích triac điều khiển tải AC như đèn, quạt, motor nhỏ hoặc SSR (Solid State Relay).
Đặc điểm nổi bật:
-
Cách ly điện áp cao (~5000 Vrms) giữa input và output.
-
Tích hợp phototriac output, có thể trực tiếp kích triac hoặc SSR AC.
-
Hỗ trợ mạch AC 50/60 Hz.
-
Thời gian bật nhanh, phù hợp cho ứng dụng AC tần số thấp.
2. Cấu tạo của Opto MOC3081
IC MOC3081 tích hợp:
-
LED hồng ngoại ở phía input, nhận tín hiệu từ mạch logic.
-
Phototriac output điều khiển triac hoặc tải AC.
-
Cách ly galvanic giữa input và output, đảm bảo an toàn điện.

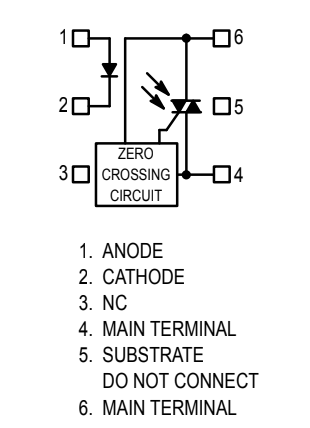

Sơ đồ khối chức năng:
3. Thông số kỹ thuật của Opto MOC3081
| Thông số | Giá trị |
|---|---|
| Kiểu đóng gói | DIP-6 hoặc SOP-6 |
| Điện áp cách ly | 5000 Vrms |
| Dòng LED input tối đa | 60 mA |
| Điện áp AC tải tối đa | 400 V RMS |
| Dòng ra phototriac | 100 mA (gate triac) |
| Trigger current (IF) | 15 mA (typical) |
| Thời gian bật (turn-on delay) | 100 µs (typical) |
| Nhiệt độ hoạt động | -40°C đến +85°C |

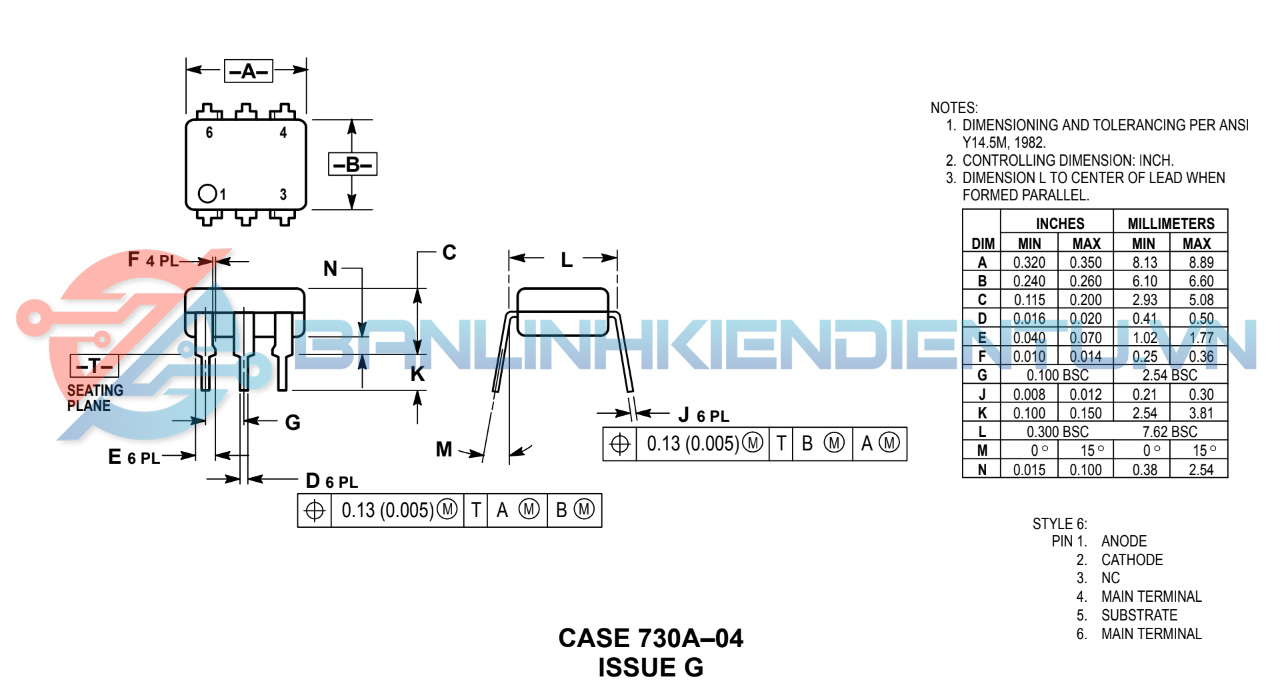

4. Kiểu chân và chức năng Opto MOC3081 (DIP-6)
| Chân | Tên | Chức năng |
|---|---|---|
| 1 | Anode | LED dương input |
| 2 | Cathode | LED âm input |
| 3 | NC | Không nối |
| 4 | MT2 | Triac output, nối với tải AC |
| 5 | S | Không nối |
| 6 | MT1 | Triac output, nối với tải AC |
5. Chức năng linh kiện Opto MOC3081
IC MOC3081 thực hiện:
-
Cách ly tín hiệu logic sang tải AC.
-
Kích hoạt triac hoặc SSR AC mà không cần tiếp xúc trực tiếp.
-
Bảo vệ mạch điều khiển khỏi điện áp AC cao.
-
Hỗ trợ dimmer, relay AC, điều khiển motor AC nhỏ.
6. Ứng dụng của Opto MOC3081
IC MOC3081 được sử dụng rộng rãi trong:
-
Điều khiển đèn AC, động cơ AC, quạt, máy bơm.
-
Kích SSR (Solid State Relay).
-
Bộ điều khiển triac dimmer.
-
Mạch cách ly tín hiệu AC/DC trong các thiết bị điện tử dân dụng và công nghiệp.
7. Cách kiểm tra Opto MOC3081
Kiểm tra IC MOC3081:
-
Kiểm tra LED input:
-
Dùng chế độ diode meter đo Anode – Cathode.
-
Khi cấp điện, LED dẫn điện, điện trở thấp.
-
-
Kiểm tra phototriac output:
-
Nối tải AC nhỏ qua MT1 – MT2, LED không cấp: triac không dẫn.
-
Khi cấp LED đúng cực và đủ dòng, triac dẫn AC.
-
-
Kiểm tra rò rỉ:
-
LED off: MT1–MT2 phải không dẫn, điện trở cao.
-
-
Dấu hiệu hư hỏng:
-
LED input không dẫn.
-
Triac luôn dẫn dù không cấp LED.
-
Rò rỉ hoặc chập MT1–MT2.
-
