MIP2K3 IC Nguồn DIP-7

10.000₫

Đã bán: 30

Mã sản phẩm: MIP2K3

Loại linh kiện: IC nguồn

Kiểu chân: DIP-7

Hình thức: Mới

Tình trạng: Còn hàng

Vị trí: 73-11

Đã cập nhật

Hỗ trợ trực tuyến
Kinh doanh : 0333595662
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000vnd và chưa bao gồm phí vận chuyển (Đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng thông báo chi phí vận chuyển khi đơn hàng được đặt thành công).

🔹 Giới thiệu MIP2K3 IC Nguồn DIP-7

MIP2K3 là một IC nguồn dạng DIP-7 (Dual In-line Package), được thiết kế để cung cấp nguồn điện ổn định cho các mạch điện tử và hệ thống điện tử công nghiệp. Với khả năng chuyển đổi điện áp đầu vào từ mức cao (ví dụ: 12V, 24V) xuống điện áp đầu ra ổn định (thường là 5V hoặc 12V), MIP2K3 có thể đáp ứng các yêu cầu khắt khe trong các ứng dụng cần nguồn điện chính xác và bảo vệ mạch khỏi sự cố như quá dòng, quá áp và ngắn mạch.

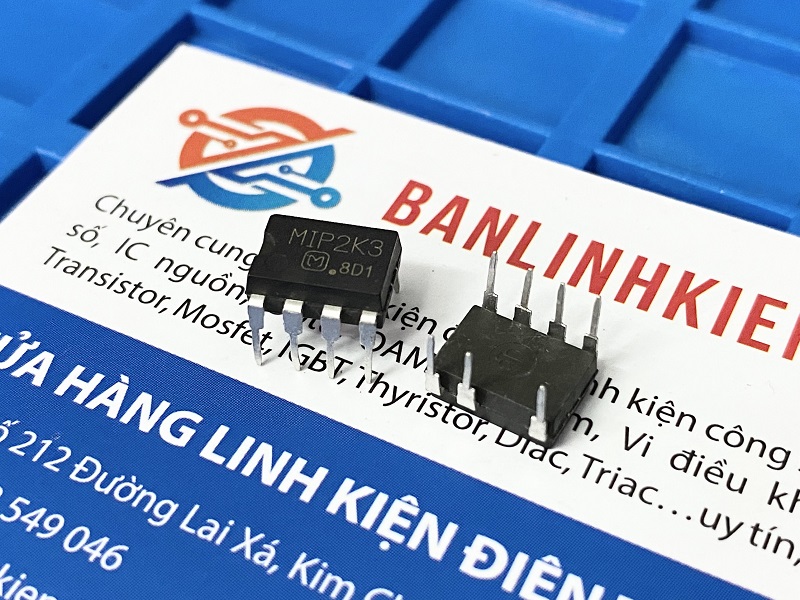

MIP2K3 13

IC này được sử dụng rộng rãi trong các hệ thống điều khiển tự động, các mạch điện tử, và các ứng dụng công nghiệp khác. MIP2K3 giúp tiết kiệm năng lượng nhờ hiệu suất cao và khả năng xử lý dòng điện lớn.

🔹 Cấu tạo

MIP2K3 bao gồm các thành phần cấu tạo chính sau:

Chíp vi xử lý nguồn: Thành phần này chịu trách nhiệm chuyển đổi điện áp đầu vào từ mức cao xuống mức điện áp ổn định và thích hợp cho các thiết bị điện tử.
Mạch bảo vệ: Các mạch bảo vệ tích hợp giúp ngăn ngừa tình trạng quá dòng, quá áp và ngắn mạch, bảo vệ các linh kiện bên trong và thiết bị kết nối.
Điện trở và tụ điện: Các linh kiện này giúp ổn định nguồn điện và lọc nhiễu, đảm bảo nguồn điện đầu ra sạch và ổn định.
Vỏ đóng gói DIP-7: Thiết kế chắc chắn giúp bảo vệ các linh kiện bên trong khỏi các yếu tố môi trường như độ ẩm và bụi.
Chân kết nối: Các chân kết nối được bố trí theo chuẩn DIP-7, dễ dàng lắp vào các bo mạch in (PCB).

🔹 Thông số kỹ thuật

Thong so ky thuat MIP2K5

Thông số	Giá trị
Dạng đóng gói	DIP-7
Điện áp đầu vào	10V đến 36V
Điện áp đầu ra	5V hoặc 12V
Dòng ra	2A
Hiệu suất	≥ 85%
Dải nhiệt độ hoạt động	-40°C đến 85°C
Dòng tiêu thụ không tải	≤ 10mA
Tần số chuyển mạch	100kHz
Chế độ bảo vệ	Quá dòng, quá áp, ngắn mạch
Bảo vệ ngược cực	Có
Độ ồn	Thấp
Ứng dụng	Bộ nguồn, mạch điện tử, điều khiển

🔹 Kiểu chân & Chức năng chân

So do chan MIP2K5

MIP2K3 có 7 chân và chức năng của chúng được phân bổ như sau:

Chân	Chức năng
1	V_in: Chân cấp điện áp đầu vào (10V-36V)
2	V_out: Chân đầu ra, cung cấp điện áp ổn định (5V hoặc 12V)
3	GND: Chân nối đất của mạch
4	V_ref: Chân tham chiếu (Điều chỉnh điện áp đầu ra nếu cần)
5	Vcc: Chân cấp nguồn nội bộ IC
6	Feedback (FB): Chân phản hồi tín hiệu từ điện áp đầu ra để điều chỉnh ổn định điện áp
7	ON/OFF: Chân điều khiển nguồn bật/tắt

🔹 Chức năng linh kiện

Các chức năng chính của MIP2K3 bao gồm:

Cung cấp nguồn ổn định: MIP2K3 chuyển đổi điện áp đầu vào từ 10V đến 36V thành điện áp ổn định 5V hoặc 12V với dòng ra lên đến 2A, đáp ứng yêu cầu nguồn điện cho các thiết bị điện tử và công nghiệp.
Chế độ bảo vệ: Tích hợp các mạch bảo vệ như quá dòng, quá áp, và ngắn mạch, giúp bảo vệ mạch điện và thiết bị khỏi các sự cố điện áp.
Hiệu suất cao: MIP2K3 có hiệu suất chuyển đổi lên đến 85%, giúp giảm tổn thất năng lượng và tiết kiệm điện.
Chuyển mạch tần số cao: Với tần số chuyển mạch là 100kHz, MIP2K3 giảm thiểu nhiễu và duy trì sự ổn định của điện áp đầu ra.
Điều khiển thông minh: IC sử dụng chức năng phản hồi (feedback) để tự động điều chỉnh điện áp đầu ra và duy trì mức điện áp ổn định khi có thay đổi về tải.

🔹 Ứng dụng

MIP2K3 được sử dụng trong nhiều ứng dụng khác nhau, bao gồm:

Bộ nguồn cho mạch điện tử: Cung cấp nguồn ổn định cho các mạch vi xử lý, cảm biến, mạch điều khiển, và các thiết bị điện tử khác.
Hệ thống điều khiển công nghiệp: Dùng trong các hệ thống điều khiển tự động hoặc điều khiển công nghiệp cần nguồn điện ổn định và hiệu quả.
Máy CNC và thiết bị gia công: Cung cấp nguồn điện ổn định cho các hệ thống điều khiển CNC và các thiết bị gia công cơ khí.
Ứng dụng viễn thông: Được sử dụng trong các hệ thống viễn thông và mạng lưới cần nguồn điện ổn định.
Thiết bị tiêu dùng: Cung cấp nguồn điện cho các thiết bị tiêu dùng như máy tính, máy tính bảng, và các thiết bị di động.

🔹 Kích thước (Package)

Thông số	Giá trị
Kích thước vỏ IC	15mm x 8mm x 5mm
Số chân kết nối	7 chân
Dạng đóng gói	DIP-7
Khoảng cách giữa các chân	2.54mm (Tiêu chuẩn DIP)

🔹 Cách đo đạc kiểm tra

A. Kiểm tra điện áp đầu vào và đầu ra

Đo điện áp đầu vào (V_in):
- Dùng đồng hồ vạn năng để đo điện áp tại chân V_in. Đảm bảo điện áp đầu vào nằm trong dải 10V đến 36V.
Đo điện áp đầu ra (V_out):
- Đo điện áp tại chân V_out. Đảm bảo điện áp đầu ra ổn định tại mức 5V hoặc 12V tùy theo yêu cầu.

B. Kiểm tra dòng điện đầu ra

Đo dòng điện:
- Kết nối ampe kế vào mạch và đo dòng điện tại chân V_out. Đảm bảo dòng điện không vượt quá 2A.

C. Kiểm tra chức năng bảo vệ

Kiểm tra bảo vệ quá dòng:
- Kết nối tải có dòng lớn hơn 2A vào chân V_out và kiểm tra xem IC có tự động ngắt không.
Kiểm tra bảo vệ ngắn mạch:
- Nối ngắn mạch các chân V_out và GND và kiểm tra xem IC có bảo vệ và không bị hỏng không.
Kiểm tra bảo vệ quá áp:
- Cung cấp điện áp đầu vào vượt quá 36V và kiểm tra xem IC có bảo vệ quá áp hay không.

D. Kiểm tra tần số chuyển mạch

Đo tần số chuyển mạch:
- Dùng thiết bị đo tần số để đo tần số chuyển mạch tại chân Feedback (FB). Đảm bảo tần số chuyển mạch của IC là khoảng 100kHz.
