MIP2J2 IC nguồn DIP-7

22.000₫

Mã sản phẩm : MIP2J2

Loại linh kiện: IC nguồn

Kiểu chân: DIP7

Hình thức : Mới

Tình trạng : Còn hàng

Vị trí: 73-12

Đã cập nhật

Hỗ trợ trực tuyến
Kinh doanh : 0333595662
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ
Từ ngày 01/01/2026 giá sản phẩm sẽ tăng lên 8% so với giá đang hiển thị, giá vẫn đang được điều chỉnh, mong quý khách hàng thông cảm và ủng hộ cửa hàng.

🔹 Giới thiệu MIP2J2 IC nguồn DIP-7

MIP2J2 là một IC nguồn được thiết kế trong dạng đóng gói DIP-7 (Dual In-line Package), chuyên dùng cho các ứng dụng chuyển đổi điện áp trong các mạch điện tử và công nghiệp. IC này cung cấp một điện áp ổn định và có khả năng điều chỉnh dòng điện đáp ứng các yêu cầu của các thiết bị tiêu thụ điện năng thấp và trung bình.

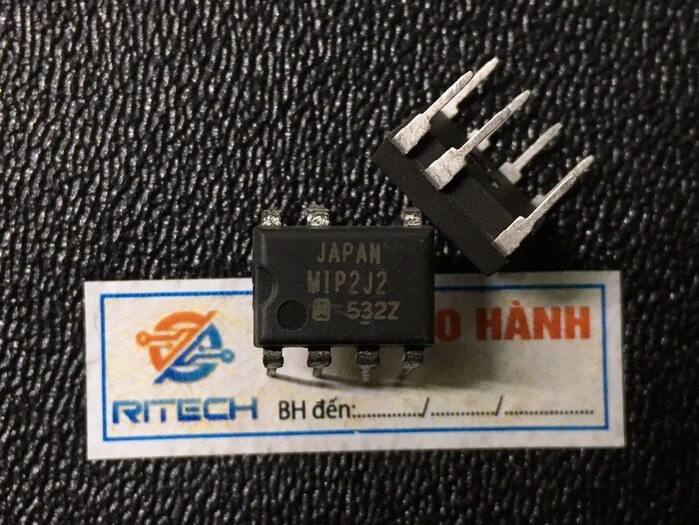

MIp2J2

MIP2J2 hoạt động hiệu quả trong dải điện áp đầu vào rộng, với các tính năng bảo vệ linh kiện tích hợp như bảo vệ quá dòng, quá áp và bảo vệ ngắn mạch, đảm bảo hoạt động ổn định và an toàn. Các ứng dụng của IC này rất đa dạng, bao gồm bộ nguồn cho các mạch điện tử, hệ thống điều khiển tự động, và nhiều ứng dụng công nghiệp.

🔹 Cấu tạo

Cấu tạo của MIP2J2 bao gồm các thành phần chính như sau:

Chíp vi xử lý nguồn: Chịu trách nhiệm chuyển đổi nguồn điện từ đầu vào sang một điện áp ổn định đầu ra, với khả năng chịu tải lớn và hiệu suất chuyển đổi cao.
Mạch bảo vệ: Bao gồm các mạch bảo vệ quá dòng, quá áp, và bảo vệ ngắn mạch tích hợp, giúp bảo vệ các linh kiện bên trong và các thiết bị kết nối.
Điện trở và tụ điện: Giúp điều chỉnh tín hiệu và lọc nhiễu, đảm bảo nguồn điện ổn định và giảm thiểu ảnh hưởng của nhiễu.
Vỏ đóng gói DIP-7: Được thiết kế chắc chắn để bảo vệ các linh kiện bên trong khỏi các yếu tố môi trường như bụi bẩn, độ ẩm và tác động vật lý.
Chân kết nối: Các chân kết nối được bố trí theo dạng DIP-7, dễ dàng gắn vào các bo mạch in (PCB).

🔹 Thông số kỹ thuật

Thông số	Giá trị
Dạng đóng gói	DIP-7
Điện áp đầu vào	8V đến 36V
Điện áp đầu ra	5V
Dòng ra	3A
Hiệu suất	≥ 80%
Dải nhiệt độ hoạt động	-40°C đến 85°C
Dòng tiêu thụ không tải	≤ 10mA
Tần số chuyển mạch	100kHz
Chế độ bảo vệ	Quá dòng, quá áp, ngắn mạch
Bảo vệ ngược cực	Có
Độ ồn	Thấp
Ứng dụng	Bộ nguồn, mạch điện tử, điều khiển

🔹 Kiểu chân & Chức năng chân

MIP2J2 có 7 chân, với chức năng như sau:

Chân	Chức năng
1	V_in: Chân cấp điện áp đầu vào (8V-36V)
2	V_out: Chân đầu ra, cung cấp điện áp ổn định 5V
3	GND: Chân nối đất của mạch
4	V_ref: Chân tham chiếu (Điều chỉnh điện áp đầu ra nếu cần)
5	Vcc: Chân cấp nguồn nội bộ IC
6	Feedback (FB): Chân phản hồi tín hiệu từ điện áp đầu ra để điều chỉnh ổn định điện áp
7	ON/OFF: Chân điều khiển nguồn bật/tắt

🔹 Chức năng linh kiện

Các chức năng chính của MIP2J2 bao gồm:

Cung cấp nguồn ổn định: Chuyển đổi nguồn điện đầu vào từ 8V đến 36V thành điện áp ổn định 5V với dòng ra lên tới 3A, phù hợp với các thiết bị điện tử yêu cầu nguồn điện ổn định.
Chế độ bảo vệ: Tích hợp các mạch bảo vệ như bảo vệ quá dòng, quá áp, và ngắn mạch, giúp bảo vệ các linh kiện bên trong IC và mạch điện khỏi sự cố không mong muốn.
Hiệu suất chuyển đổi cao: Với hiệu suất lên đến 80%, MIP2J2 giúp giảm thiểu tổn thất năng lượng và tiết kiệm điện cho các hệ thống sử dụng.
Chuyển mạch tần số cao: Hoạt động ở tần số 100kHz, giúp giảm thiểu nhiễu và duy trì sự ổn định của điện áp đầu ra.
Điều khiển thông minh: Chức năng phản hồi (feedback) cho phép IC tự điều chỉnh và duy trì điện áp ổn định, thích ứng với các thay đổi về tải.

🔹 Ứng dụng

MIP2J2 có thể được ứng dụng trong nhiều lĩnh vực khác nhau, bao gồm:

Bộ nguồn cho các mạch điện tử: Cung cấp nguồn ổn định cho các mạch vi xử lý, cảm biến, mạch điều khiển, và các thiết bị điện tử khác.
Hệ thống điều khiển công nghiệp: Được sử dụng để cung cấp nguồn ổn định cho các hệ thống điều khiển trong các ứng dụng công nghiệp.
Thiết bị tự động hóa: Dùng trong các thiết bị tự động hóa và các hệ thống điều khiển tự động.
Máy CNC và thiết bị gia công: Cung cấp nguồn điện ổn định cho các hệ thống điều khiển CNC và các thiết bị gia công cơ khí.
Ứng dụng trong viễn thông: Sử dụng trong các hệ thống viễn thông yêu cầu nguồn điện ổn định và hiệu quả.

🔹 Kích thước (Package)

Thông số	Giá trị
Kích thước vỏ IC	15mm x 8mm x 5mm
Số chân kết nối	7 chân
Dạng đóng gói	DIP-7
Khoảng cách giữa các chân	2.54mm (Tiêu chuẩn DIP)

🔹 Cách đo đạc kiểm tra

A. Kiểm tra điện áp đầu vào và đầu ra

Đo điện áp đầu vào (V_in):
- Sử dụng đồng hồ vạn năng để đo điện áp tại chân V_in. Đảm bảo điện áp đầu vào nằm trong dải từ 8V đến 36V.
Đo điện áp đầu ra (V_out):
- Sử dụng đồng hồ vạn năng để đo điện áp tại chân V_out. Đảm bảo điện áp đầu ra ổn định ở mức 5V.

B. Kiểm tra dòng điện đầu ra

Đo dòng điện:
- Kết nối ampe kế (đo dòng) vào mạch và đo dòng điện tại chân V_out. Đảm bảo dòng điện không vượt quá 3A.

C. Kiểm tra chức năng bảo vệ

Kiểm tra bảo vệ quá dòng:
- Kết nối tải có dòng điện lớn hơn 3A vào chân V_out và kiểm tra xem IC có tự ngắt điện không.
Kiểm tra bảo vệ ngắn mạch:
- Nối ngắn mạch các chân V_out và GND và kiểm tra xem IC có bảo vệ và không bị hỏng.
Kiểm tra bảo vệ quá áp:
- Cung cấp điện áp đầu vào vượt quá 36V và kiểm tra xem IC có bảo vệ quá áp hay không.

D. Kiểm tra tần số chuyển mạch

Đo tần số chuyển mạch:
- Sử dụng thiết bị đo tần số để đo tần số chuyển mạch tại chân Feedback (FB). Đảm bảo tần số chuyển mạch của IC là khoảng 100kHz.
