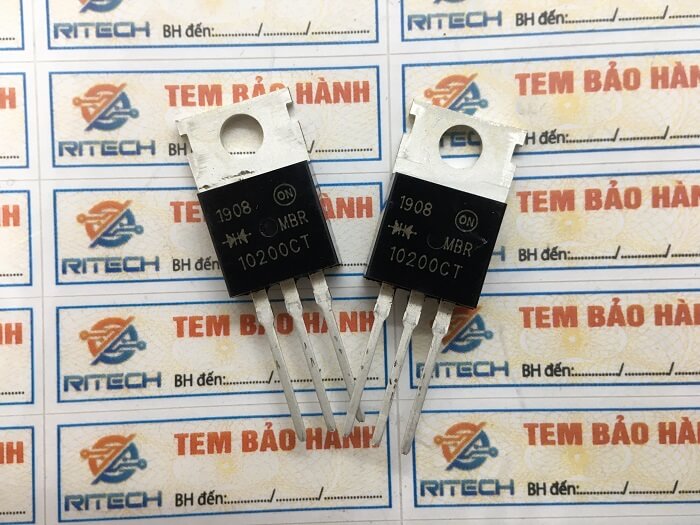

MBR10200CT Diode Schottky TO-220 10A 200V

🧩 1. Giới thiệu – Diode Schottky MBR10200CT TO-220 10A 200V

MBR10200CT là diode Schottky đôi (dual Schottky barrier rectifier) có dòng làm việc 10A và điện áp ngược cực đại 200V, được đóng gói trong vỏ TO-220AB.
Linh kiện này thường được sử dụng trong mạch chỉnh lưu đầu ra của nguồn xung (SMPS), bộ chuyển đổi DC-DC, bộ sạc công suất cao, và thiết bị điện tử công nghiệp.

Ưu điểm nổi bật:

• Sụt áp thuận thấp hơn diode thường.

• Tốc độ chuyển mạch nhanh, gần như không có thời gian phục hồi ngược.

• Tản nhiệt tốt, dễ gắn vào heatsink.

• Độ tin cậy cao, hoạt động ổn định ở dòng lớn.

⚙️ 2. Cấu tạo – Diode Schottky MBR10200CT

• Là Schottky Barrier Diode (SBD) gồm hai diode Schottky riêng biệt có cực âm chung (common cathode).

• Tiếp giáp giữa kim loại (Metal) và bán dẫn loại N (Semiconductor) tạo nên đặc tính điện áp rơi thấp.

• Có guard ring bảo vệ, giúp giảm dòng rò và tăng khả năng chịu điện áp ngược.

• Được đóng gói trong vỏ nhựa TO-220AB với mặt sau kim loại nối với cực Cathode để tản nhiệt.

→ Hai diode song song ngược chiều với cathode chung.

📊 3. Thông số kỹ thuật – Diode Schottky MBR10200CT



📍 4. Kiểu chân và chức năng – Diode Schottky MBR10200CT

• Chân 2 đồng thời là mặt kim loại phía sau → có thể bắt vào tản nhiệt (heatsink).

• Khi lắp vào mạch, chú ý cực tính và nếu cần cách điện thì dùng miếng mica cách điện.

⚡ 5. Chức năng linh kiện – Diode Schottky MBR10200CT

• Chỉnh lưu nhanh: Dùng trong các mạch chỉnh lưu đầu ra của nguồn xung công suất cao.

• Giảm tổn hao: Nhờ điện áp sụt thuận thấp (~0.8 V) → hiệu suất cao.

• Bảo vệ ngược cực: Ngăn dòng điện ngược gây hỏng IC hoặc MOSFET.

• Free-wheeling diode: Cho phép dòng hồi tiếp trong các mạch nghịch lưu hoặc điều khiển motor.

• Tản nhiệt tốt: Cho phép hoạt động ổn định ở dòng cao, thích hợp cho các thiết bị công nghiệp.

🔌 6. Ứng dụng – Diode Schottky MBR10200CT

• Nguồn xung (SMPS), bộ nguồn tổ ong, adapter công suất cao.

• Bộ DC-DC converter, inverter, UPS.

• Mạch chỉnh lưu đầu ra của bộ biến áp xung.

• Nguồn sạc ắc quy, bộ sạc năng lượng mặt trời.

• Mạch bảo vệ cực tính ngược.

• Nguồn cho động cơ DC hoặc hệ thống điều khiển công suất.

📏 7. Kích thước – Diode Schottky MBR10200CT (TO-220AB)

Mặt sau kim loại = Cathode, nên khi gắn tản nhiệt cần chú ý cực tính hoặc dùng lớp cách điện nếu cần.

🔧 8. Cách đo kiểm tra sống chết – Diode Schottky MBR10200CT

Dụng cụ: Đồng hồ vạn năng số có thang đo diode.
Lưu ý: Tháo linh kiện khỏi mạch để đảm bảo kết quả chính xác.

🔹 Bước 1: Kiểm tra diode thứ nhất

• Que đỏ → Anode 1 (chân 1)

• Que đen → Cathode (chân 2)
  → Hiển thị điện áp sụt 0.4 – 0.6 V → tốt.

🔹 Bước 2: Kiểm tra diode thứ hai

• Que đỏ → Anode 2 (chân 3)

• Que đen → Cathode (chân 2)
  → Hiển thị điện áp sụt tương tự (~0.4 – 0.6 V) → tốt.

🔹 Bước 3: Đo ngược

• Đổi cực đo (đỏ vào cathode, đen vào anode).
  → Kết quả OL hoặc ∞ → bình thường.
  → Nếu đo thấy 0 V → bị chập.
  → Nếu không dẫn ở cả hai chiều → bị đứt.

Lưu ý:

• Vì là diode Schottky, điện áp sụt thuận nhỏ hơn loại silicon.

• Nếu giá trị cao bất thường (>0.8V) → diode có thể suy hao hoặc bị hỏng nhẹ.

• Khi đang hoạt động, diode nóng nhanh → có thể do tản nhiệt kém hoặc dòng vượt định mức.

Datasheet MBR10200CT
