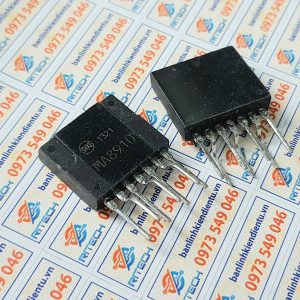

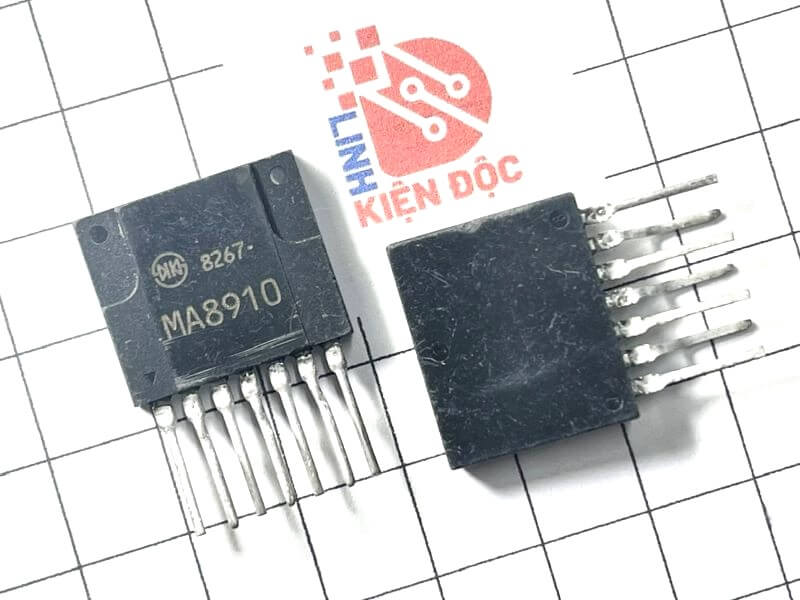

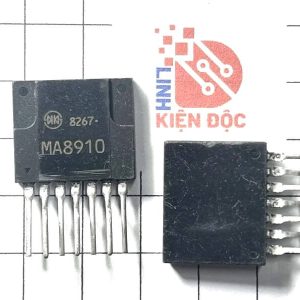

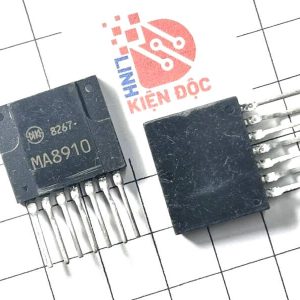

MA8910, MA 8910 IC nguồn ZIP-7 tân trang

33.000₫

Đã bán: 8

Mã sản phẩm: MA8910

Loại linh kiện: IC nguồn

Kiểu chân: ZIP-7

Hình thức: Tân trang

Tình trạng: Còn hàng

Vị trí: 74-11

Hỗ trợ trực tuyến
Kinh doanh : 0333595662
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ
Từ ngày 01/01/2026 giá sản phẩm sẽ tăng lên 8% so với giá đang hiển thị, giá vẫn đang được điều chỉnh, mong quý khách hàng thông cảm và ủng hộ cửa hàng.

⚙️ MA8910, MA 8910 IC NGUỒN TÍCH HỢP ZIP-7

🔷 1. GIỚI THIỆU

MA8910 là IC nguồn tích hợp (Power Switching IC) thuộc dòng MA series của Shindengen, đóng gói dạng ZIP-7.

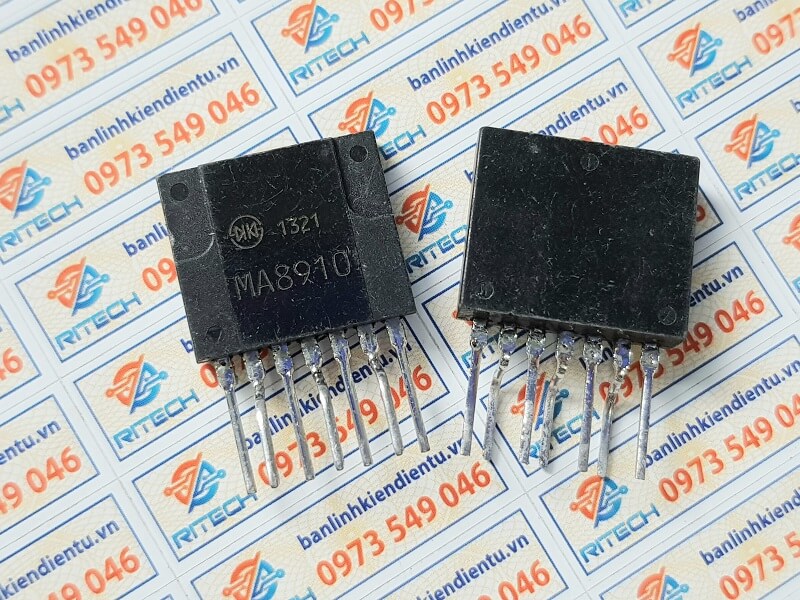

MA8910 1 1
IC được thiết kế cho các bộ nguồn xung (SMPS) công suất trung bình, có khả năng điều khiển, ổn áp và bảo vệ mạch nguồn trong nhiều ứng dụng công nghiệp.
MA8910 được dùng phổ biến trong biến tần, mạch nguồn điều khiển, thiết bị điện tử và công nghiệp tự động hóa.

🔷 2. CẤU TẠO

Tích hợp MOSFET công suất nội và mạch điều khiển PWM.
Có mạch phản hồi (Feedback) giúp ổn định điện áp đầu ra.
Bổ sung mạch bảo vệ quá dòng, quá nhiệt và quá áp.
Dạng ZIP-7 gồm 7 chân thẳng hàng, có tản nhiệt kim loại phía sau, phù hợp lắp lên board nguồn.

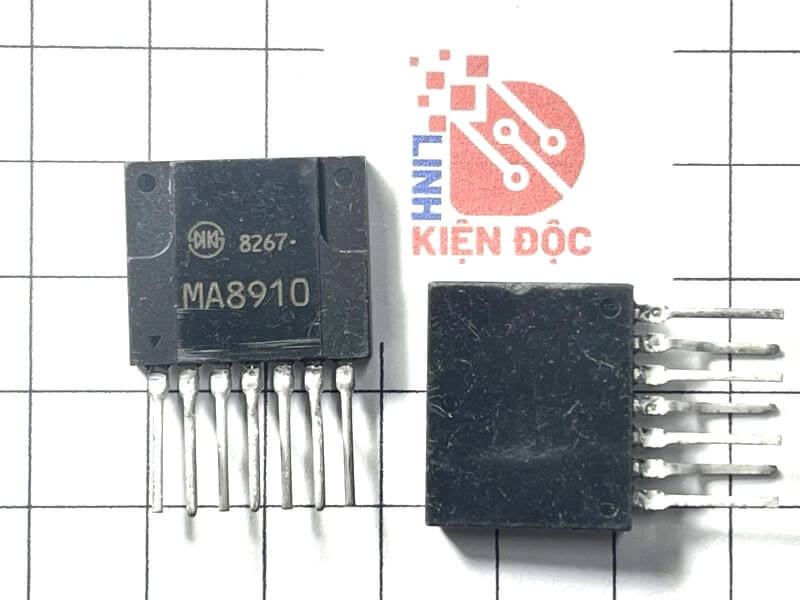

MA8910 3

🔷 3. THÔNG SỐ KỸ THUẬT

Điện áp đầu vào (Vin): 4.5V – 30V (tùy ứng dụng).
Điện áp đầu ra (Vout): 3.3V / 5V / tùy chỉnh qua mạch FB.
Dòng đầu ra cực đại: khoảng 2A.
Hiệu suất chuyển đổi: > 85%.
Tần số hoạt động: khoảng vài trăm kHz.
Dải nhiệt độ hoạt động: -20°C → +125°C.
Đóng gói: ZIP-7 (MA-7).

🔷 4. KIỂU CHÂN & CHỨC NĂNG CHÂN

Chân	Ký hiệu	Chức năng
1	Vin	Nguồn vào dương
2	GND	Mass / âm nguồn
3	SW	Chân công tắc chuyển mạch
4	FB	Chân hồi tiếp điện áp
5	EN / STB	Bật hoặc tắt nguồn
6	CS / IS	Cảm biến dòng / giới hạn dòng
7	Tab / HS	Chân tản nhiệt hoặc mass

Lưu ý: Thứ tự và chức năng chân có thể khác nhau nhẹ giữa các model MA-series. Khi thay thế, nên kiểm tra sơ đồ chân theo datasheet chính thức.

🔷 5. CHỨC NĂNG LINH KIỆN

Điều khiển và ổn định điện áp đầu ra theo nguyên lý PWM (Điều chế độ rộng xung).
Giới hạn dòng tải, tự ngắt khi quá tải hoặc ngắn mạch.
Bảo vệ quá nhiệt, giúp tăng độ bền mạch nguồn.
Duy trì hiệu suất cao, ổn định điện áp trong điều kiện tải thay đổi.

🔷 6. ỨNG DỤNG

Bộ nguồn DC trong thiết bị công nghiệp, PLC, cảm biến.
Nguồn phụ trong biến tần, bo điều khiển, module hiển thị.
Thiết bị điện tử công suất trung bình và nhỏ.
Thay thế tương thích cho các IC dòng MA khác: MA3810, MA4520, MA3830, MA2820…

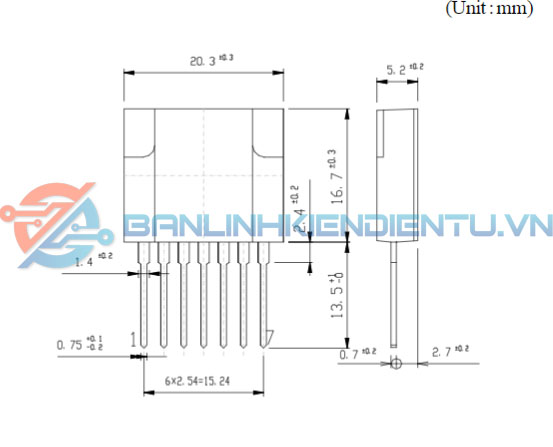

🔷 7. KÍCH THƯỚC

Gói: ZIP-7 (MA-7).
Khoảng cách giữa các chân: 2.54 mm.
Chiều cao thân: ~15 mm.
Chiều rộng thân: ~10 mm.
Độ dày tản nhiệt: 2–3 mm.
Bố trí: 7 chân thẳng hàng, thân có bản tản nhiệt kim loại phía sau.

🔷 8. CÁCH ĐO ĐẠC KIỂM TRA

Quan sát ngoại quan: xem vỏ IC có cháy, nứt, hoặc chân bị oxy hóa.
Đo thông mạch (Vin–GND): nếu chập → IC hỏng.
Cấp nguồn thử (có giới hạn dòng 1A): đo Vout, nếu không có điện áp → lỗi bên trong IC.
Kiểm tra xung tại chân SW: dùng oscilloscope để xác nhận hoạt động PWM.
Đo điện áp chân FB: so sánh với giá trị danh định để đánh giá mạch hồi tiếp.
Thử tải giả: gắn điện trở tải, đo Vout và kiểm tra độ ổn định.
Kiểm tra nhiệt độ khi hoạt động: nếu nóng nhanh, có thể lỗi MOSFET nội hoặc mạch điều khiển.
