MA2830, MA 2830 IC nguồn ZIP-7

17.000₫

Đã bán: 9

Mã sản phẩm: MA2830

Loại linh kiện: IC nguồn

Kiểu chân: ZIP-7

Hình thức: Mới

Tình trạng: Còn hàng

Vị trí: 74-15

Hỗ trợ trực tuyến
Kinh doanh : 0333595662
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ
Từ ngày 01/01/2026 giá sản phẩm sẽ tăng lên 8% so với giá đang hiển thị, giá vẫn đang được điều chỉnh, mong quý khách hàng thông cảm và ủng hộ cửa hàng.

⚙️ MA2830, MA 2830 IC NGUỒN TÍCH HỢP ZIP-7

🔷 1. GIỚI THIỆU

MA2830 là IC nguồn xung tích hợp MOSFET công suất cao, dạng ZIP-7, chuyên dùng cho mạch nguồn flyback công suất trung bình đến cao (30–70W).

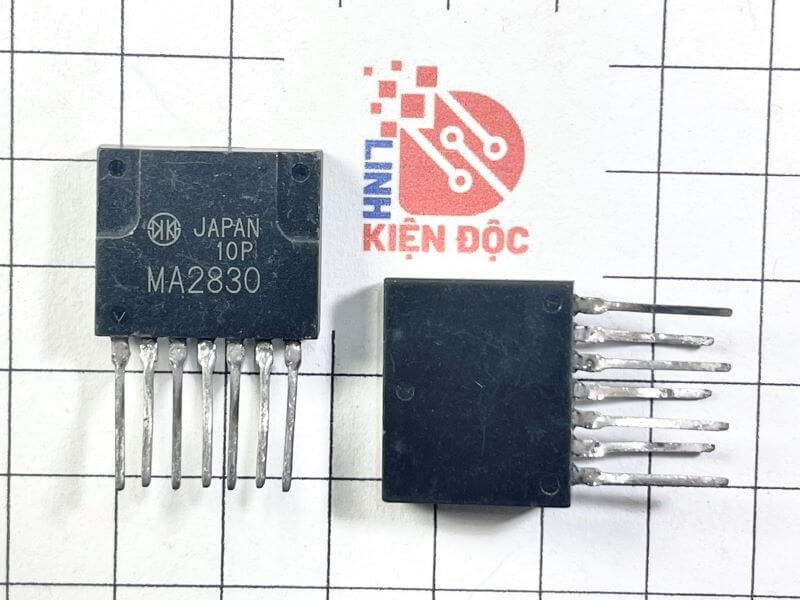

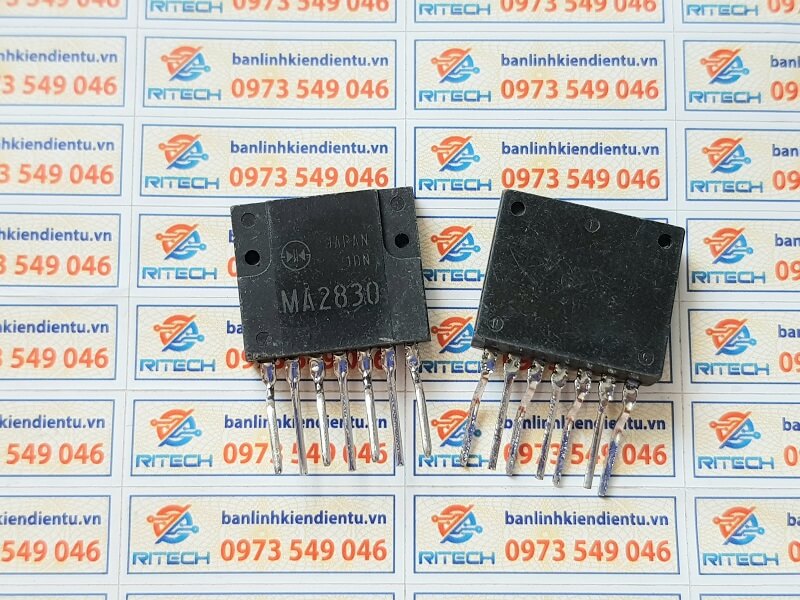

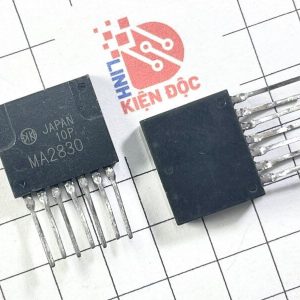

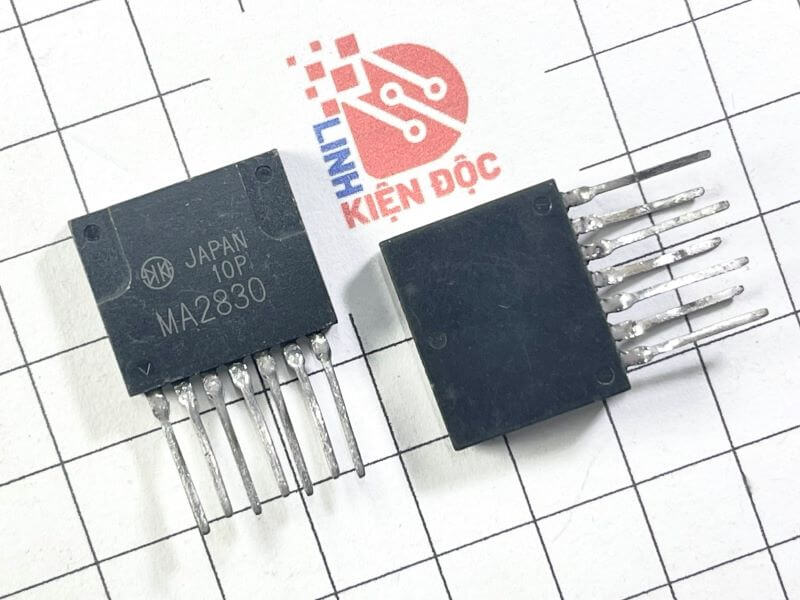

MA2830 1 1
IC được thiết kế theo công nghệ PWM dòng (Current Mode PWM), tích hợp đầy đủ các mạch điều khiển, bảo vệ và MOSFET công suất chịu áp cao, giúp giảm linh kiện ngoại vi, dễ thiết kế và có độ ổn định cao.

Đặc điểm nổi bật:

Tích hợp MOSFET công suất chịu áp 700V.
Làm việc ở chế độ PWM dòng, phản hồi chính xác.
Có mạch khởi động nội, không cần nguồn phụ.
Bảo vệ quá áp, quá dòng, quá nhiệt, lỗi hồi tiếp.
Hiệu suất cao, tổn hao thấp, phù hợp nguồn TV, màn hình, adapter, đầu DVD, v.v.

🔷 2. CẤU TẠO

Bên trong IC MA2830 gồm các khối mạch chính:

Mạch dao động nội (Oscillator).
Bộ khuếch đại lỗi và phản hồi (Error Amplifier).
Mạch cảm biến dòng (Current Sense).
Mạch khởi động cao áp (Startup Circuit).
MOSFET công suất tích hợp.
Mạch bảo vệ (OCP, OVP, OTP, UVLO).

Sự tích hợp này giúp giảm linh kiện ngoài, tăng độ tin cậy và giảm chi phí sản xuất.

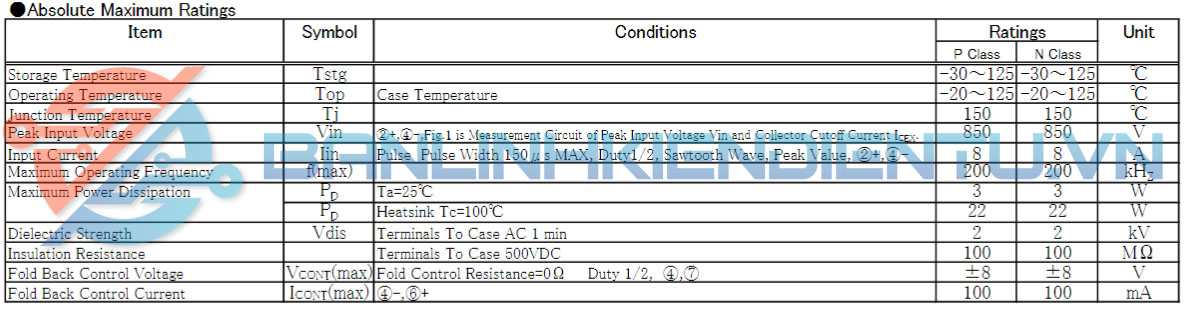

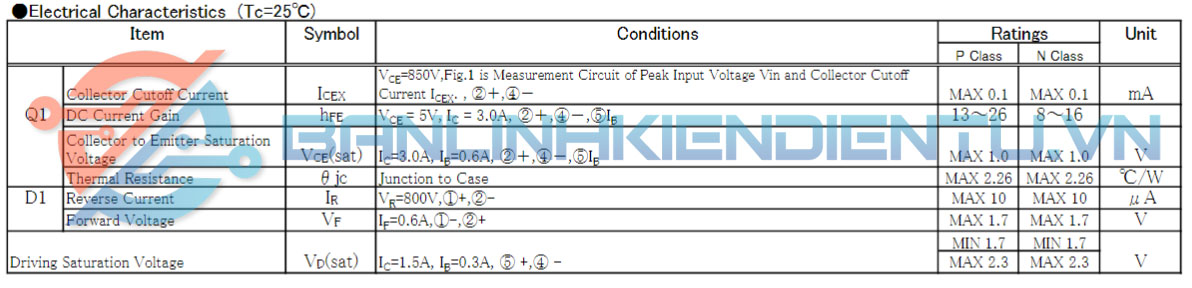

🔷 3. THÔNG SỐ KỸ THUẬT

Thông số	Giá trị điển hình
Điện áp hoạt động (VCC)	10V – 30V
Điện áp khởi động (Start-up Voltage)	≈ 15V
Ngưỡng tắt (UVLO)	≈ 9V
Điện áp Drain cực đại	700V
Dòng Drain cực đại	5A
Tần số dao động	65 kHz ±10%
Hiệu suất	Lên đến 85%
Công suất ngõ ra	30W – 70W
Nhiệt độ hoạt động	-25°C → +125°C
Dạng vỏ	ZIP-7 (7 chân thẳng hàng)

🔷 4. KIỂU CHÂN & CHỨC NĂNG CHÂN (ZIP-7)

Số chân	Ký hiệu	Chức năng
1	Drain	Cực Drain của MOSFET công suất, nối cuộn sơ cấp biến áp xung.
2	VCC	Chân cấp nguồn cho IC.
3	FB (Feedback)	Nhận tín hiệu phản hồi từ mạch quang (Opto coupler).
4	GND	Mass nguồn, nối đất chung mạch điều khiển.
5	NC	Không kết nối.
6	Vstr / Start	Chân khởi động cao áp, nối với điện áp DC sau cầu diode.
7	Drain / HV	Cực Drain song song nội bộ, hỗ trợ tản nhiệt và dẫn dòng.

💡 Lưu ý:
Hai chân 1 và 7 thường được nối chung bên trong IC, giúp tăng khả năng tản nhiệt và giảm trở kháng Drain.

🔷 5. CHỨC NĂNG LINH KIỆN

Điều khiển PWM dòng: Ổn định điện áp, phản hồi nhanh theo tải.
MOSFET công suất tích hợp: Giúp mạch gọn gàng, hiệu suất cao.
Khởi động tự động: Không cần điện trở khởi động ngoài.
Bảo vệ thông minh: Quá dòng, quá áp, quá nhiệt, lỗi hồi tiếp.
Hiệu suất cao, tổn hao thấp, độ tin cậy cao.

🔷 6. ỨNG DỤNG

Nguồn TV, LCD, DVD, đầu thu kỹ thuật số.
Adapter sạc, nguồn standby.
Nguồn phụ trong thiết bị công nghiệp.
Nguồn LED driver công suất trung bình.

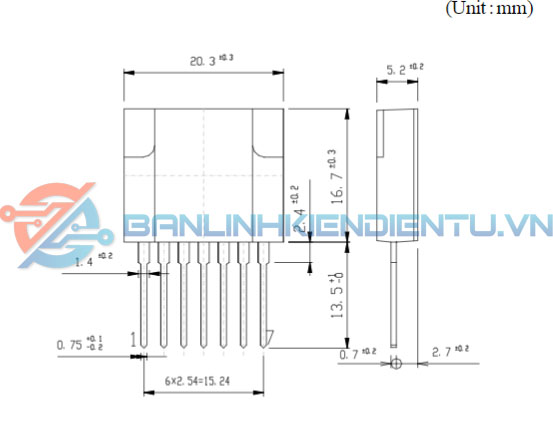

🔷 7. KÍCH THƯỚC

Thông số	Giá trị (tham khảo)
Loại vỏ	ZIP-7 (nhựa đen, dạng đứng)
Chiều dài thân	≈ 17 mm
Chiều rộng	≈ 4.5 mm
Chiều cao tổng	≈ 20 mm
Khoảng cách chân	2.54 mm
Mặt tản nhiệt	Kim loại phía sau, có thể gắn tản nhiệt phụ

🔷 8. CÁCH ĐO ĐẠC KIỂM TRA

Kiểm tra dao động:
- Cấp nguồn VCC ≈ 15V, đo tại chân Drain → xuất hiện xung PWM ≈ 65kHz.
Kiểm tra phản hồi:
- Thay đổi tín hiệu FB → biên độ xung Drain thay đổi.
Kiểm tra MOSFET nội:
- Đo giữa Drain – GND, có thông thuận 1 chiều → MOSFET còn tốt.
Kiểm tra bảo vệ:
- Giả lập ngắn tải → IC ngắt dao động → bảo vệ OCP hoạt động.
