Miêu tả
- MB3759 là một IC điều khiển cho các bộ điều chỉnh chuyển mạch điều chỉnh độ rộng xung tần số không đổi. IC chứa hầu hết các chức năng cần thiết cho các mạch điều khiển bộ điều chỉnh chuyển mạch. Điều này làm giảm cả số lượng thành phần và công việc lắp ráp.
Đặc trưng và thông số kỹ thuật
- Truyền tải 200 mA.
- Có thể được đặt thành hoạt động đẩy-kéo hoặc một đầu.
- Ngăn chặn xung kép.
- Thời gian chết có thể điều chỉnh.
- Bộ khuếch đại lỗi có dải đầu vào pha chung rộng.
- Được tích hợp trong mạch để ngăn hoạt động sai do nguồn điện thấp.
- Được xây dựng trong một điện áp tham chiếu 5 V bên trong với các đặc tính giảm điện áp vượt trội.

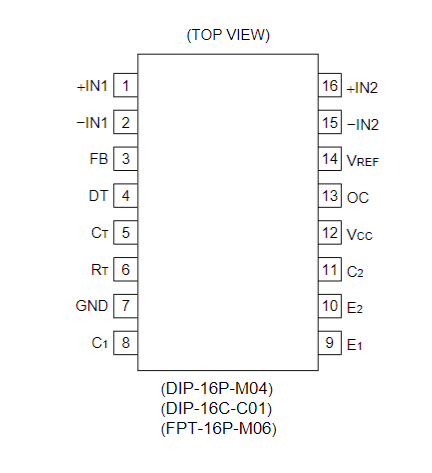

Sơ đồ chân
Cấu trúc bên trong
Kích thước IC
Ứng dụng cơ bản
