LM2903N- IC nguồn DIP-8
8.000₫
Kinh doanh : 0333595662
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ
Từ ngày 01/01/2026 giá sản phẩm sẽ tăng lên 8% so với giá đang hiển thị, giá vẫn đang được điều chỉnh, mong quý khách hàng thông cảm và ủng hộ cửa hàng.
🔷⚙️ LM2903N, LM2903 IC NGUỒN DIP-8
🔷 1. GIỚI THIỆU
LM2903N là IC so sánh điện áp (Voltage Comparator) hai kênh, thuộc dòng LM2903 của Texas Instruments, đóng gói DIP-8.
IC dùng để so sánh hai điện áp đầu vào và xuất ra mức logic Open-Collector TTL/CMOS, hoạt động trong dải điện áp 4V – 32V. Thích hợp cho các ứng dụng điều khiển, giám sát điện áp hoặc dòng, báo động và mạch logic.
🔷 2. CẤU TẠO
LM2903N tích hợp:
-
Hai mạch so sánh độc lập
-
Transistor đầu ra mở (Open-Collector Output), cần điện trở kéo cao ngoài mạch
-
Bảo vệ ngắn mạch và điện áp đầu vào
-
Hoạt động trong dải nhiệt độ rộng (-40°C đến +125°C)
Vỏ DIP-8 dễ dàng lắp trên bo mạch thử nghiệm và hàn tay.

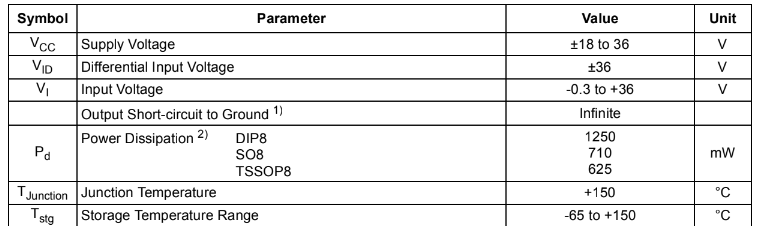

🔷 3. THÔNG SỐ KỸ THUẬT
| Thông số | Giá trị |
|---|---|
| Điện áp ngõ vào | 0 – 32V |
| Điện áp đầu ra | Mức logic TTL/CMOS (Open-Collector) |
| Dòng đầu ra tối đa | 20 mA |
| Dòng rò đầu vào | 50 nA (typ) |
| Tốc độ chuyển mạch | 0.3 µs (typ) |
| Kiểu đóng gói | DIP-8 |
| Nhiệt độ hoạt động | -40°C – +125°C |
🔷 4. KIỂU CHÂN & CHỨC NĂNG CHÂN
| Chân | Ký hiệu | Chức năng |
|---|---|---|
| 1 | 1OUT | Ngõ ra so sánh 1(Open-Collector |
| 2 | 1IN- | Chân âm của so sánh 1 |
| 3 | 1IN+ | Chân dương của so sánh 1 |
| 4 | GND | Chân mass |
| 5 | 2IN+ | Chân dương của so sánh 2 |
| 6 | 2IN- | Chân âm của so sánh 2 |
| 7 | 2OUT | Ngõ ra so sánh 2(Open-Collector |
| 8 | VCC | Cấp nguồn (4V – 32V) |
🔷 5. CHỨC NĂNG LINH KIỆN
-
So sánh điện áp đầu vào, xuất ra mức logic Open-Collector.
-
Hai kênh so sánh độc lập trong cùng IC.
-
Dải điện áp hoạt động rộng, phù hợp nhiều ứng dụng công nghiệp.
-
Bảo vệ điện áp ngõ vào và quá dòng đầu ra.
🔷 6. ỨNG DỤNG
-
Mạch báo động, giám sát điện áp/dòng.
-
Bộ điều khiển PWM, mạch DC-DC, ổn áp.
-
Thiết bị công nghiệp, vi điều khiển, mạch giám sát pin.
-
Mạch logic, bộ chuyển đổi mức tín hiệu, cảm biến.
🔷 7. KÍCH THƯỚC
-
Loại vỏ: DIP-8
-
Kích thước tiêu chuẩn DIP-8:
-
Chiều dài: ~9.8 mm
-
Chiều rộng: ~6.3 mm
-
Chiều cao: ~3.3 mm
-
Khoảng cách chân: 2.54 mm
-
🔷 8. CÁCH ĐO ĐẠC KIỂM TRA
-
Cấp nguồn VCC – GND từ 5V – 15V.
-
Cấp điện áp khác nhau vào IN+ và IN–, đo OUTPUT bằng vôn kế hoặc LED.
-
Ngõ ra Open-Collector cần kéo cao qua điện trở (~10kΩ).
-
Nếu OUTPUT không phản ứng theo IN+, IN–, kiểm tra nguồn và chân kết nối.
-
Dùng dao động ký để kiểm tra đáp ứng xung nhanh.
Datasheet LM2903
