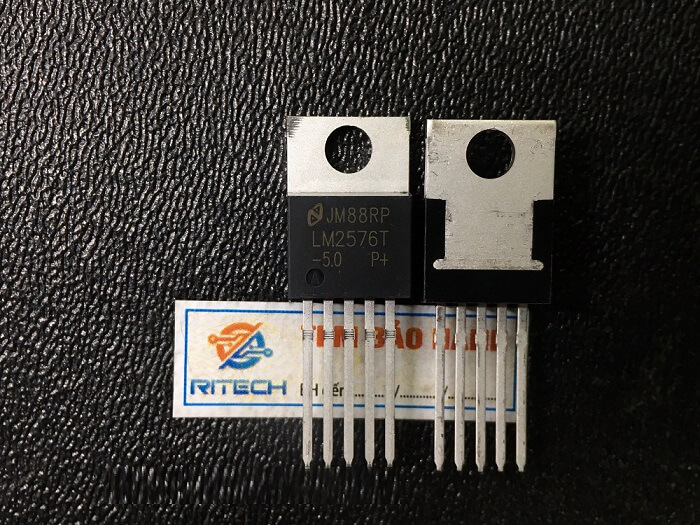

⚙️ LM2576T-5.0, LM2576 IC NGUỒN ỔN ÁP 5V TO-220-5
🔷 1. GIỚI THIỆU
LM2576T-5.0 là IC nguồn xung hạ áp (Buck Converter) đầu ra cố định 5V, dòng tải lên đến 3A.
Được sản xuất bởi Texas Instruments, ON Semiconductor, hoặc STMicroelectronics, IC này mang lại hiệu suất cao (80–90%), dễ sử dụng và đáng tin cậy.
Với kiểu vỏ TO-220-5, LM2576T-5.0 thích hợp cho các mạch nguồn công suất trung bình, cần hiệu suất cao và tản nhiệt tốt.
🔷 2. CẤU TẠO
Bên trong LM2576T-5.0 gồm:
-
Mạch dao động nội tần số 52kHz.
-
Bộ khuếch đại sai lệch (Error Amplifier).
-
Bộ điều chế xung PWM.
-
MOSFET công suất nội tích hợp.
-
Mạch phản hồi cố định 5V.
-
Bảo vệ quá dòng, quá nhiệt, ngắn mạch.
🔷 3. THÔNG SỐ KỸ THUẬT
| Thông số | Giá trị điển hình |
|---|---|
| Điện áp đầu vào (VIN) | 7V – 40V DC |
| Điện áp đầu ra (VOUT) | 5.0V cố định |
| Dòng tải cực đại | 3A |
| Tần số dao động | 52kHz |
| Hiệu suất | 80 – 90% |
| Nhiệt độ hoạt động | –40°C → +125°C |
| Loại điều khiển | Buck (Step-Down) |
| Kiểu vỏ | TO-220-5 chân thẳng |

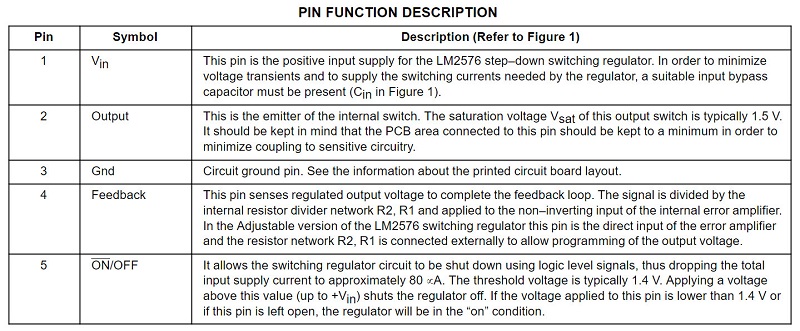

🔷 4. KIỂU CHÂN & CHỨC NĂNG CHÂN

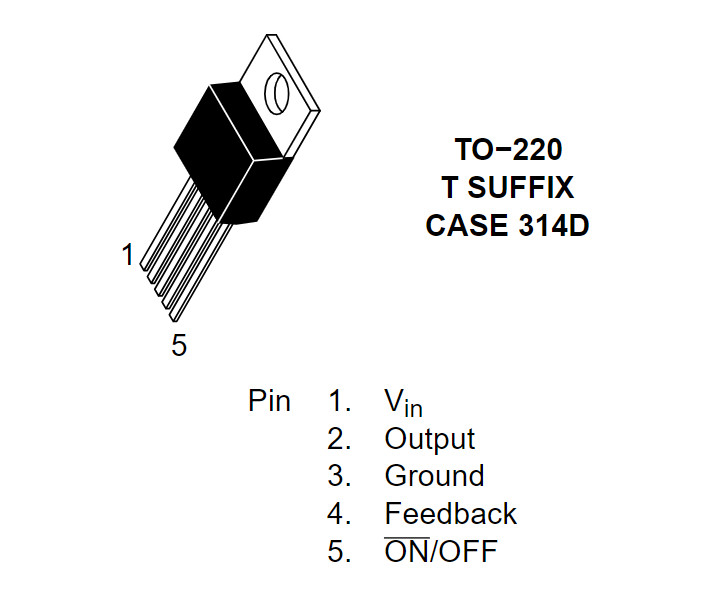

📘 Sơ đồ chân LM2576T-5.0 (TO-220-5, nhìn từ mặt trước – chân hướng xuống):
| Chân | Ký hiệu | Chức năng |
|---|---|---|
| 1 | VIN | Nguồn đầu vào (7–40V DC) |
| 2 | OUTPUT | Đầu ra ổn áp 5V |
| 3 | GND | Mass – nối đất |
| 4 | FEEDBACK | Hồi tiếp nội (cố định 5V) |
| 5 | ON/OFF | Chân điều khiển bật/tắt IC (Active Low) |
🔷 5. CHỨC NĂNG LINH KIỆN
-
Ổn áp xung đầu ra cố định 5V/3A.
-
Hiệu suất cao, giảm nhiệt so với IC tuyến tính (như 7805).
-
Tích hợp MOSFET công suất nội, giảm linh kiện ngoài.
-
Bảo vệ thông minh: quá nhiệt, quá dòng, ngắn mạch.
-
Có chân điều khiển ON/OFF thuận tiện cho mạch tự động hoặc tiết kiệm năng lượng.
🔷 6. ỨNG DỤNG
-
Nguồn 5V DC cho vi điều khiển, cảm biến, module ESP8266, Arduino, Raspberry Pi.
-
Hệ thống IoT, PLC mini, robot, thiết bị công nghiệp.
-
Mạch nguồn DC-DC chuyển đổi 12V/24V → 5V.
-
Thay thế các IC ổn áp tuyến tính như LM7805 để giảm tổn hao công suất.

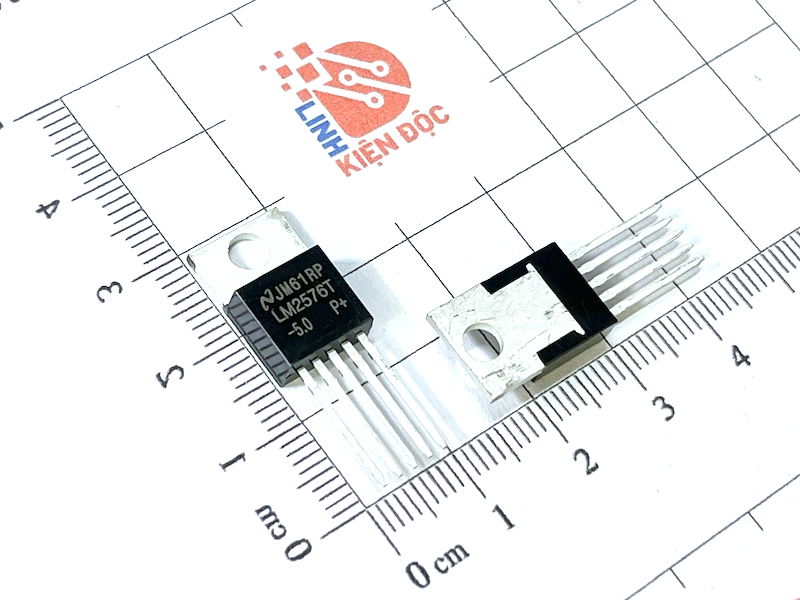

🔷 7. KÍCH THƯỚC
-
Kiểu vỏ TO-220-5 tiêu chuẩn
-
Chiều cao: ~10mm
-
Chiều rộng: ~4.5mm
-
Khoảng cách chân: 2.54mm
-
Có lỗ bắt tản nhiệt kim loại phía trên để gắn vào khung nhôm hoặc heatsink.
-
🔷 8. CÁCH ĐO ĐẠC KIỂM TRA
-
Cấp nguồn: VIN = 12V hoặc 24V DC giữa chân 1 (VIN) và chân 3 (GND).
-
Đo đầu ra: giữa chân 2 (OUTPUT) và chân 3 → phải có 5V ổn định.
-
Kiểm tra chân ON/OFF:
-
GND → IC hoạt động.
-
Mức cao ≥2V → IC tắt.
-
-
Kiểm tra linh kiện ngoài:
-
Cuộn cảm L = 330µH (tùy tải).
-
Diode Schottky ≥ 3A (ví dụ 1N5822).
-
Tụ lọc đầu ra ≥ 330µF / 10V.
-
