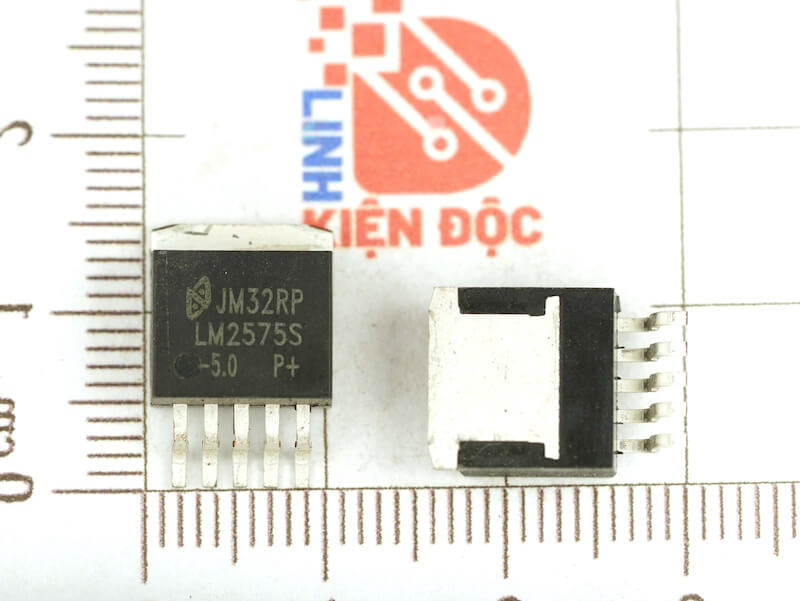

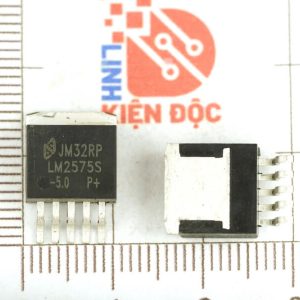

LM2575S-5.0 IC Nguồn 5V TO-263

5.500₫

Đã bán: 15

Mã sản phẩm :LM2575S-5.0

Loại linh kiện: IC nguồn

Kiểu chân: TO-263

Hình thức : Mới

Tình trạng : Còn hàng

Vị trí: T9-4

Hỗ trợ trực tuyến
Kinh doanh : 0333595662
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ
Từ ngày 01/01/2026 giá sản phẩm sẽ tăng lên 8% so với giá đang hiển thị, giá vẫn đang được điều chỉnh, mong quý khách hàng thông cảm và ủng hộ cửa hàng.

🔷 ⚙️ LM2575S-5.0 IC NGUỒN ỔN ÁP 5V DẠNG SWITCHING TO-263

🔷 1. GIỚI THIỆU (LM2575S-5.0)

IC LM2575S-5.0 là bộ nguồn hạ áp chuyển mạch (Step-Down Switching Regulator) cố định điện áp đầu ra 5V, dòng tải tối đa 1A, hoạt động với hiệu suất cao (lên đến 85%).

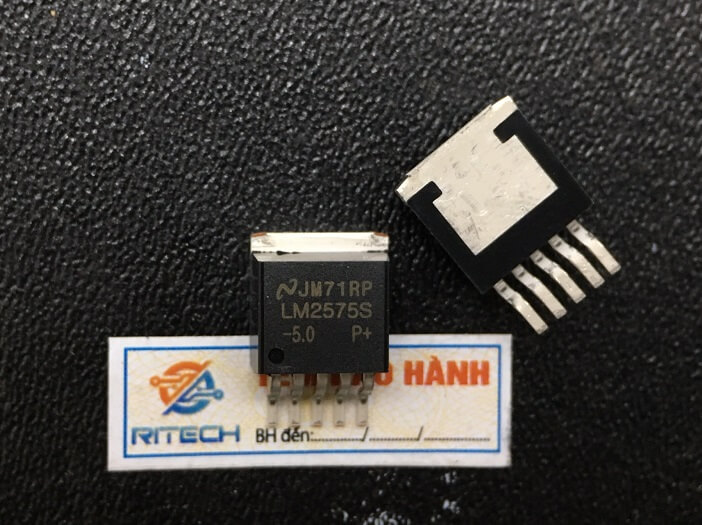

LM2575S 5.0 1
Dòng LM2575 thuộc họ Simple Switcher của hãng Texas Instruments / ON Semiconductor, cho phép thiết kế mạch nguồn DC-DC đơn giản chỉ với vài linh kiện ngoài.

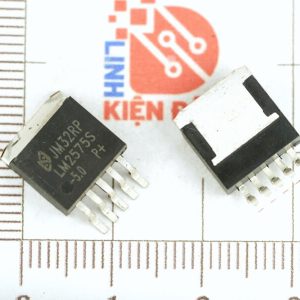

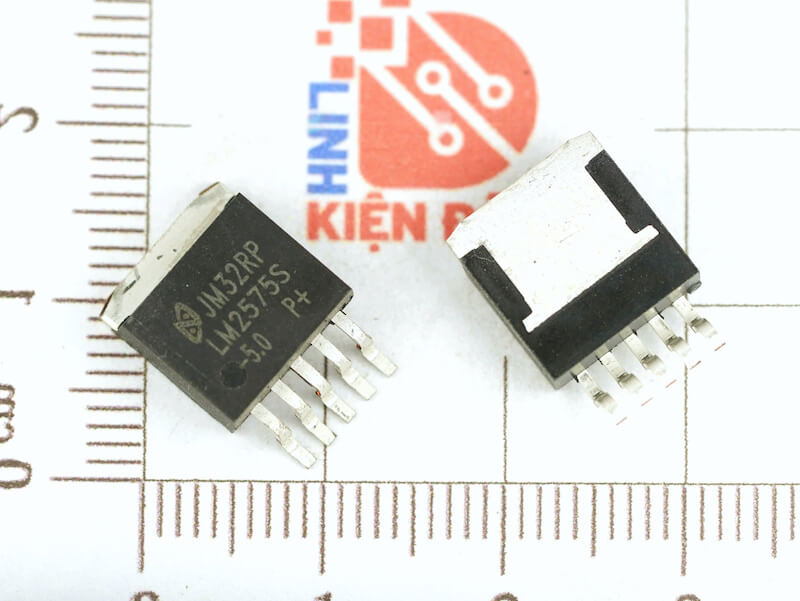

LM2575S 5.0 4

🔷 2. CẤU TẠO

Mạch điều khiển PWM tích hợp.
Dao động nội hoạt động ở 52 kHz.
Bộ ổn định điện áp đầu ra cố định 5V.
Bảo vệ quá dòng, quá nhiệt, và ngắn mạch.
Chỉ cần vài linh kiện ngoài: cuộn cảm, diode Schottky và tụ lọc.

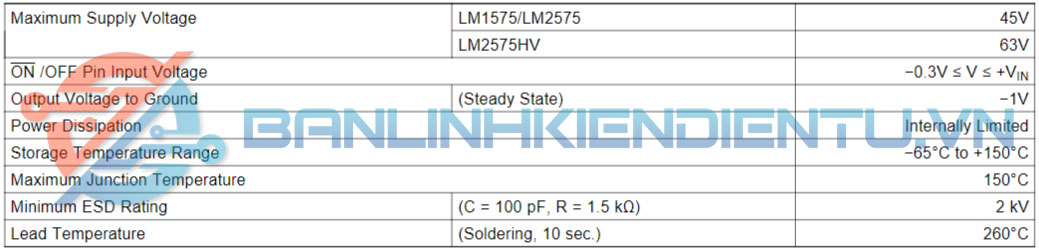

🔷 3. THÔNG SỐ KỸ THUẬT

Thông số	Giá trị
Điện áp đầu vào tối đa	40V
Điện áp đầu ra cố định	5V ±4%
Dòng đầu ra tối đa	1A
Tần số hoạt động	52 kHz
Hiệu suất	Lên đến 85%
Kiểu đóng gói	TO-263 (SMD)
Nhiệt độ hoạt động	-40°C → +125°C

🔷 4. KIỂU CHÂN & CHỨC NĂNG CHÂN (TO-263-5)

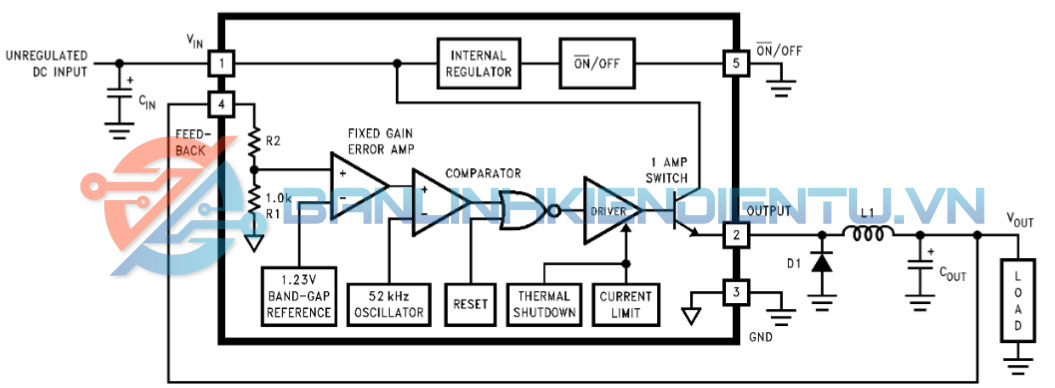

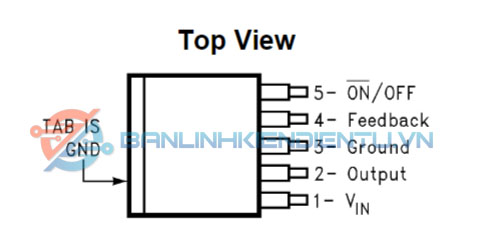

so do chan LM2575S 5.0 so do khoi va mach thu nghiem LM2575S 5.0

Chân	Ký hiệu	Chức năng
1	VIN	Điện áp đầu vào (4V–40V)
2	OUTPUT	Điện áp đầu ra cố định 5V
3	GND	Mass nguồn
4	FEEDBACK	Hồi tiếp điện áp ra (nối nội bộ cho bản cố định 5V)
5	ON/OFF	Chân điều khiển bật/tắt (logic cao = tắt, thấp = bật)
TAB	GND	Tản nhiệt, nối chung với mass

🔷 5. CHỨC NĂNG LINH KIỆN

Ổn áp nguồn DC xuống 5V cố định với hiệu suất cao.
Giảm tỏa nhiệt so với IC tuyến tính (như 7805).
Tích hợp bảo vệ quá dòng, quá nhiệt.
Dễ thiết kế mạch nguồn với ít linh kiện.

🔷 6. ỨNG DỤNG

Bộ nguồn 5V cho vi điều khiển, module, cảm biến.
Hệ thống nhúng, thiết bị công nghiệp, dân dụng.
Mạch nguồn DC-DC từ 12V hoặc 24V xuống 5V.

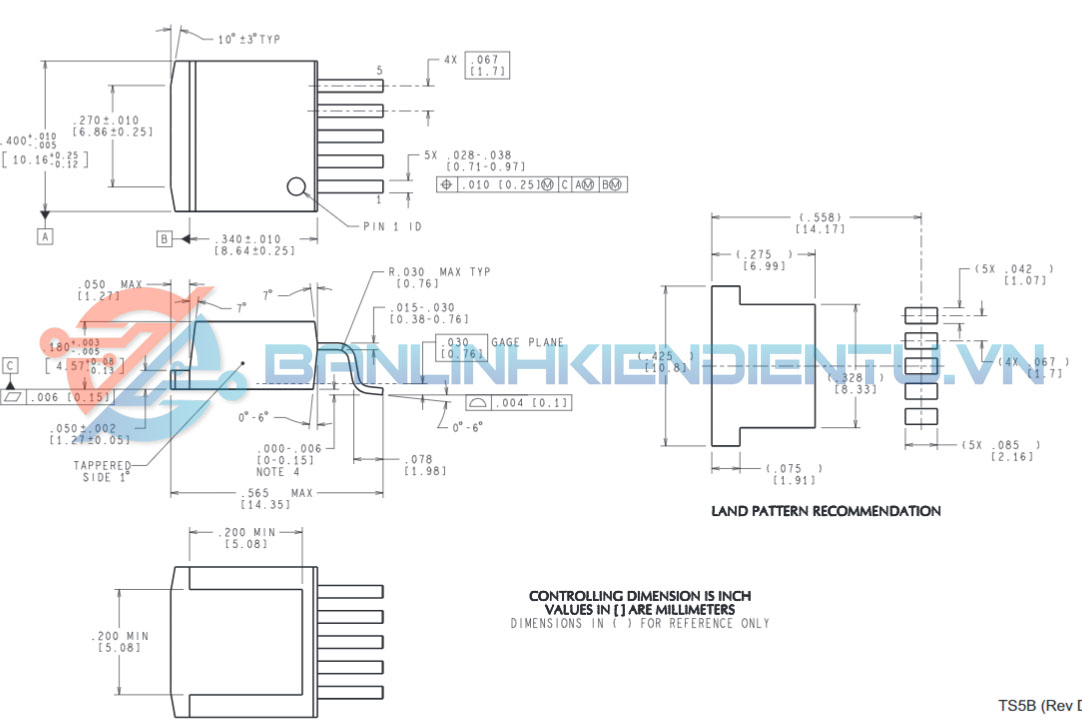

🔷 7. KÍCH THƯỚC (TO-263)

Chiều dài: ~10 mm
Chiều rộng: ~9 mm
Chiều cao: ~4.5 mm
Khoảng cách chân: 1.27 mm

kich thuoc to 263 5 1

🔷 8. CÁCH ĐO ĐẠC & KIỂM TRA

Cấp nguồn Vin (chân 1) và nối GND (chân 3).
Kiểm tra điện áp ra tại OUTPUT (chân 2) — phải ~5V ổn định.
Chân ON/OFF (chân 5): nối GND để bật IC, nối logic cao (5V) để tắt.
Đảm bảo diode Schottky, cuộn cảm và tụ lọc theo đúng datasheet để IC hoạt động ổn định.
