🔷 ⚙️ LF253N IC KHUẾCH ĐẠI OP-AMP DIP-8

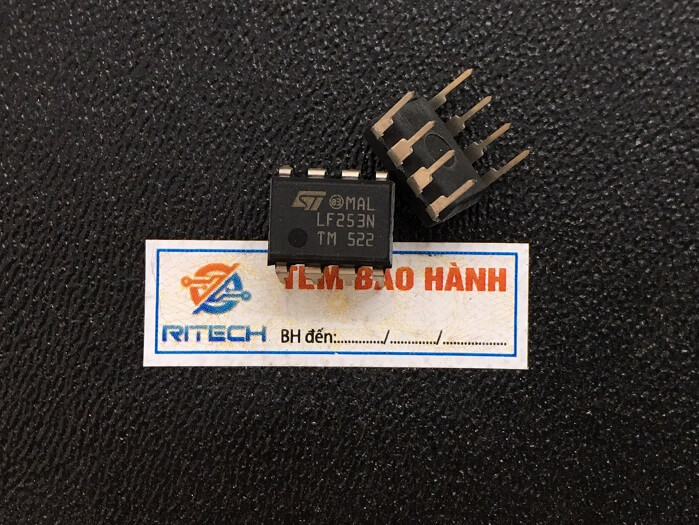

🔷 1. GIỚI THIỆU LF253N

LF253N là IC khuếch đại thuật toán (Operational Amplifier – Op-Amp) kép, cung cấp hai op-amp trong một gói DIP-8. IC này dùng trong các mạch khuếch đại tín hiệu, lọc, tích hợp, điều khiển và xử lý tín hiệu analog.

---

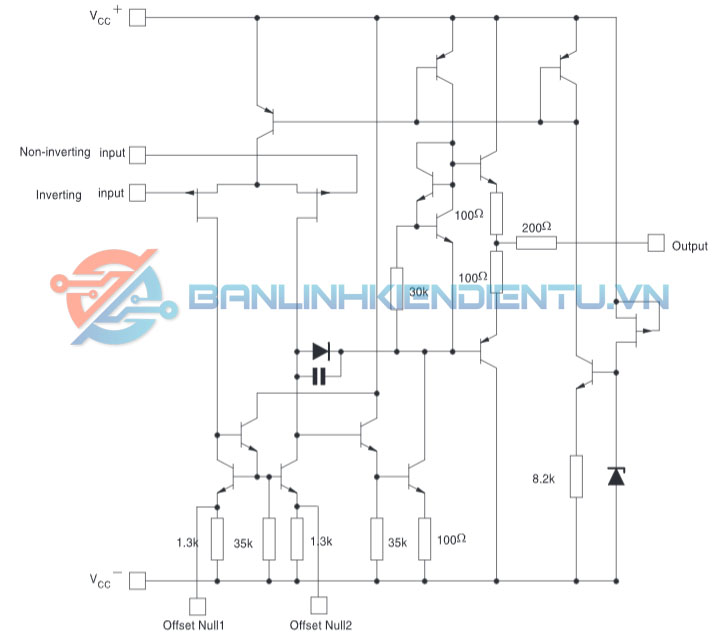

🔷 2. CẤU TẠO

IC LF253N gồm:

• Hai op-amp độc lập trong một gói duy nhất.

• Điện áp tham chiếu bên trong để ổn định hoạt động.

• Đầu vào vi sai và đầu ra push-pull để khuếch đại tín hiệu.

---

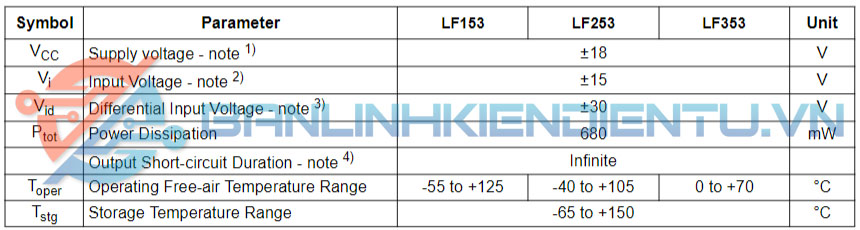

🔷 3. THÔNG SỐ KỸ THUẬT CHÍNH

• Điện áp hoạt động: ±3V – ±18V

• Điện áp ra tối đa: gần điện áp nguồn (rail-to-rail output)

• Dòng ra tối đa: ±20 mA

• Độ khuếch đại mở rộng (Open-loop Gain): ~100 dB

• Gói IC: DIP-8

---

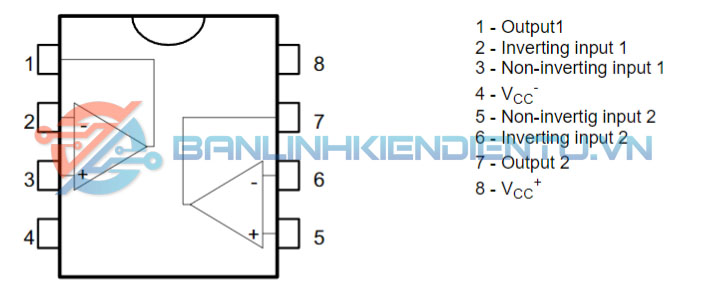

🔷 4. KIỂU CHÂN & CHỨC NĂNG CHÂN (DIP-8)

Lưu ý: Khi nhìn từ mặt phẳng có chữ in trên IC, các chân được đánh số theo thứ tự tiêu chuẩn DIP-8.

---

🔷 5. CHỨC NĂNG LINH KIỆN

• Khuếch đại tín hiệu analog cho hai kênh độc lập.

• Phù hợp cho mạch lọc, tích hợp và so sánh.

• Hoạt động ổn định ở điện áp rộng ±3V – ±18V.

---

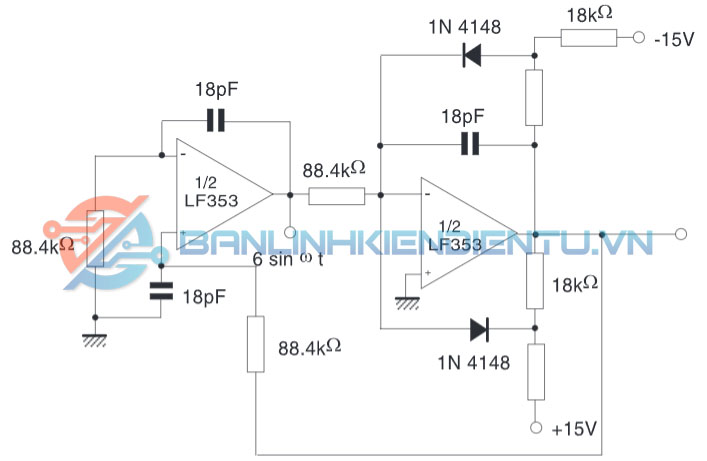

🔷 6. ỨNG DỤNG

• Khuếch đại tín hiệu âm thanh và đo lường.

• Bộ lọc điện tử (active filter).

• So sánh điện áp, mạch điều khiển tuyến tính.

• Các ứng dụng đo lường, xử lý tín hiệu analog.

---

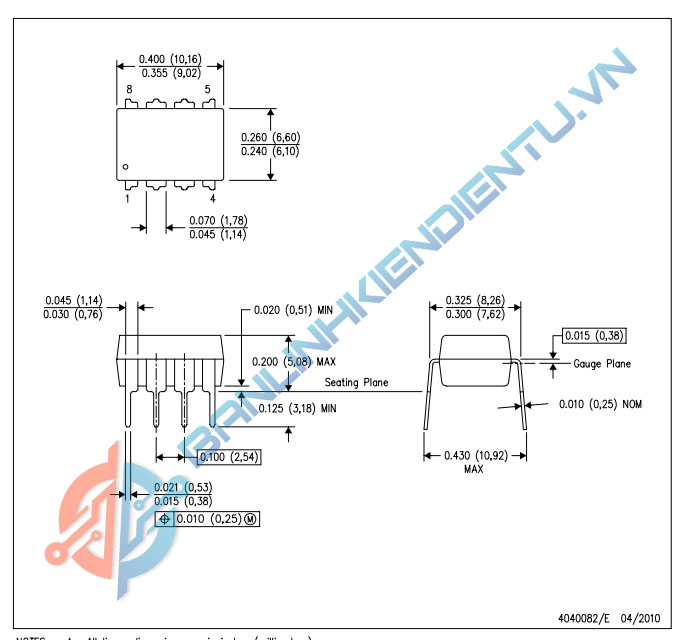

🔷 7. KÍCH THƯỚC

• Gói IC: DIP-8

• Chiều dài: ~10 mm

• Chiều rộng: ~6 mm

• Chiều cao: ~3.5 mm (không bao gồm chân)

• Khoảng cách chân: 2.54 mm tiêu chuẩn DIP

---

🔷 8. CÁCH ĐO ĐẠC KIỂM TRA

1. Cấp nguồn V+ và V- đúng ± điện áp yêu cầu.

2. Đo điện áp đầu ra khi đầu vào được kết nối theo cấu hình khuếch đại.

3. Kiểm tra dòng ra tối đa ±20 mA.

4. Đảm bảo hoạt động ổn định không bị rung hoặc bão hòa.

5. Kiểm tra từng kênh riêng lẻ (op-amp A và B).

Datasheet LF253N
