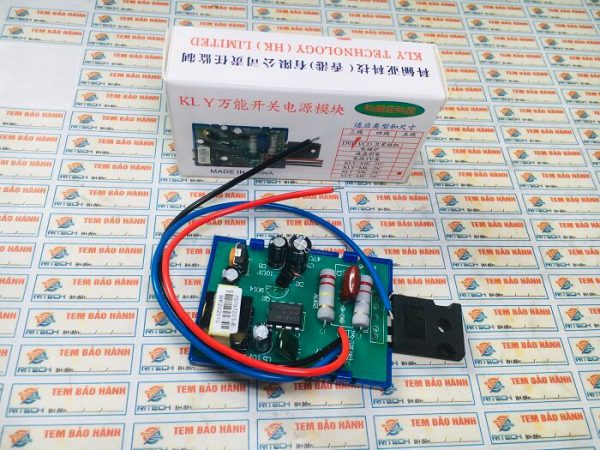

Mạch độ nguồn 3 dây KLV-MK29C/180W

Mạch độ nguồn 3 dây chủ yếu dùng để độ trong các bộ nguồn xung bị chết nổ linh kiện ở khu vực dao động trước biến áp mà không thể phát hiện ra thông số linh kiện đó là gì để thay thế và sửa chữa => khi đó ta phải độ nguồn cho nó để thiết bị chạy lại được

Board độ nguồn tivi 3842 gồm có 3 dây: xanh, đỏ, đen. Cách độ như sau: tháo bỏ công suất củ, xem chân 3 opto hồi tiếp có kéo về mass hay không, nếu chưa kéo mass ta cắt bỏ mạch in từ chân 3 ra sau đó nối trực tiếp chân 3 xuống mass. Dây đỏ đấu vào đầu ra cuộn sơ cấp của b iến áp xung, dây đen đấu vào mass tụ 300V, dây xanh đấu vào chân opto hồi tiếp Khi đấu xong ta chỉnh biến trở tinh trên board 3842 về hết bên trái, nếu áp ra biến áp xung thấp thì ta tăng từ từ biến trở tinh để áp lên cao từ từ
