K6A60D, TK6A60D Mosfet kênh N 6A 600V TO-220F tháo máy

1. Giới thiệu Mosfet K6A60D

K6A60D là MOSFET kênh N công suất cao, điện áp chịu đựng 600V, dòng định mức khoảng 6A, thường được dùng trong mạch nguồn xung (SMPS), nguồn TV, màn hình LCD/LED, adapter, và các thiết bị điện tử dân dụng.
Linh kiện này do hãng KEC (Korea Electronics Corporation) sản xuất, thuộc nhóm MOSFET thông dụng cho mạch công suất vừa.

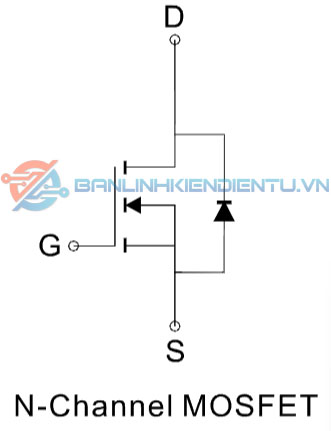

2. Cấu tạo & Chức năng Mosfet K6A60D

• Cấu tạo: MOSFET kênh N, công nghệ High-Voltage Planar, tối ưu cho tần số chuyển mạch cao.

• Chân linh kiện (TO-220F / TO-220FP, cách điện toàn phần):

  1. G (Gate): ngõ điều khiển.

  2. D (Drain): cực máng, nối với tải hoặc nguồn cao áp.

  3. S (Source): cực nguồn, nối mass.

• Chức năng chính: Đóng/cắt dòng điện cao áp trong mạch nguồn xung, hoạt động như công tắc điện tử tốc độ cao.

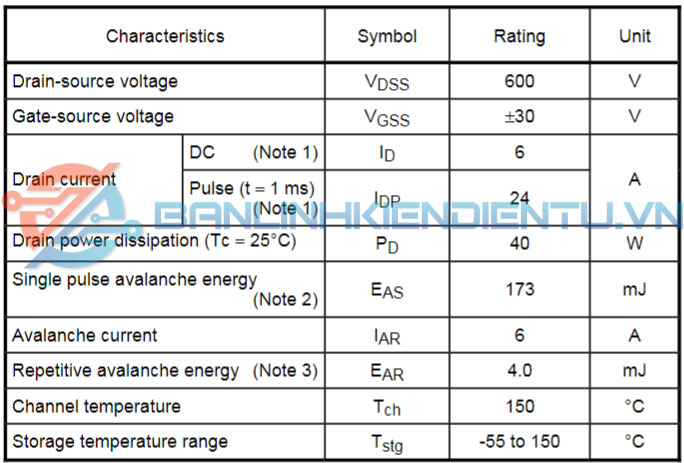

3. Thông số kỹ thuật chính của Mosfet K6A60D

• Điện áp Drain – Source (Vds): 600 V

• Dòng Drain liên tục (Id): 6 A (Tc = 25°C)

• Dòng đỉnh xung (Idp): ~ 24 A

• Điện áp Gate – Source (Vgs): ±30 V

• Điện trở dẫn Rds(on): ~1.2 Ω (tối đa, Vgs = 10V)

• Công suất tiêu tán (Pd): ~45 W (Tc = 25°C)

• Điện dung ngõ vào (Ciss): ~1200 pF

• Nhiệt độ hoạt động (Tj): –55°C → +150°C

• Đóng gói: TO-220F (cách điện, dễ lắp tản nhiệt).

4. Ứng dụng của Mosfet K6A60D

• Mạch nguồn xung (SMPS).

• Adapter, nguồn TV LCD/LED, màn hình.

• Mạch nghịch lưu công suất vừa.

• Mạch biến áp xung trong thiết bị dân dụng.

• Các bộ nguồn flyback / forward công suất vừa và nhỏ.

5. Cách kiểm tra MOSFET K6A60D

• Dùng đồng hồ số (thang diode):

  1. Đặt que đỏ vào Source, que đen vào Drain → không dẫn.

  2. Kích Gate bằng cách chạm que dương vào Gate và Source → MOSFET đóng, Drain–Source dẫn.

  3. Xả Gate bằng chạm ngắn G–S → Drain–Source hở trở lại.

• Kiểm tra thực tế: Lắp vào mạch nguồn thử tải nhẹ trước, theo dõi nhiệt độ và dạng sóng.

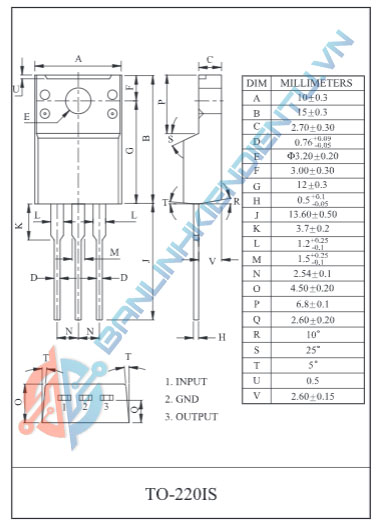

6. Kích thước & Đóng gói của Mosfet K6A60D

• Package: TO-220F (hoặc TO-220FP).

• Kích thước chuẩn TO-220F:

  • Dài: ~10 mm

  • Rộng: ~4.5 mm

  • Cao (cả chân): ~15 – 17 mm

• Đặc điểm: Toàn thân nhựa cách điện, đế gắn tản nhiệt, dễ lắp vào mạch nguồn.





Xem thêm: Các mã Mosfet khác tại đây

Datasheet TK6A60D
