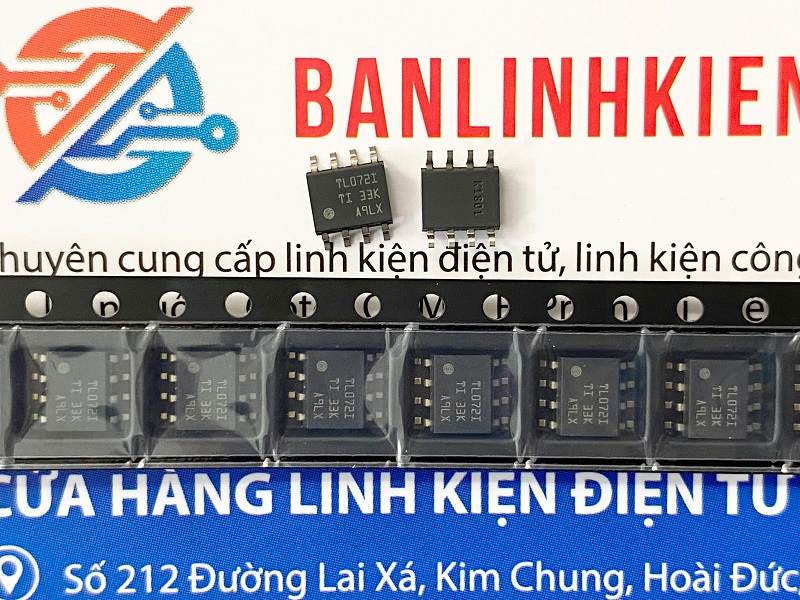

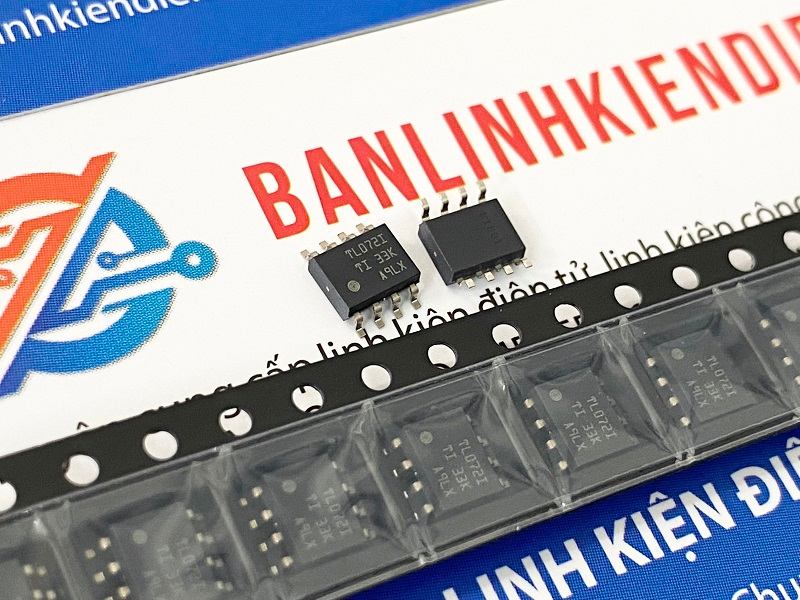

IC Op-Amp kép TL072I TL072 khuếch đại SOP-8

1. Giới thiệu chung

• Mã linh kiện: TL072I

• Loại linh kiện: Bộ khuếch đại thuật toán (Operational Amplifier), dual (kép)

• Nhà sản xuất / dòng sản phẩm: TL072 là dòng op-amp J-FET input nổi tiếng, do nhiều hãng sản xuất (Texas Instruments, STMicroelectronics, v.v.).

• Đặc điểm nổi bật:

  • Đầu vào kiểu J-FET: rất cao điện trở đầu vào, dòng phân cực thấp

  • Nhiễu thấp

  • Dải điện áp cung cấp khá rộng

  • Kích tốc (slew rate) tốt

  • Bảo vệ ngắn mạch đầu ra

  • Hoạt động ổn định với nhiều cấu hình chung (inverting, non-inverting, follower, integrator…)

Dòng TL07x (TL071, TL072, TL074) là dòng op-amp chung được sử dụng rộng rãi trong âm thanh, đo lường, xử lý tín hiệu analog.

2. Cấu tạo & sơ đồ bên trong / chân

2.1. Sơ đồ chân & đóng gói

TL072I là loại dual op-amp, nghĩa là nó chứa hai op-amp độc lập trong một gói. Gói phổ biến: SO-8, DIP-8, v.v.

Sơ đồ chân (top view) theo datasheet TL072:

Một số ghi chú:

• Chân 4 là nguồn âm (V- hoặc –Vcc)

• Chân 8 là nguồn dương (V+ hoặc +Vcc)

• Hai op-amp bên trong chia chân: chân đầu vào không đảo (non-inverting), đầu vào đảo (inverting) và đầu ra riêng

• Trung tâm là V-, hai bên là các chân vào/ra

2.2. Cấu trúc bên trong

Bên trong TL072 có:

• Tầng đầu vào J-FET khác biệt để có điện trở rất cao và dòng đầu vào nhỏ

• Tầng tiếp theo là khuyếch đại lưỡng cực (bipolar) để tăng gain

• Các mạch bù tần số nội bộ (frequency compensation) để đảm bảo ổn định

• Mạch bảo vệ đầu ra (short circuit protection)

• Các mạch hạn chế, lọc nhiễu ESD / latch-up protection

3. Thông số kỹ thuật

Dưới đây là các thông số quan trọng của TL072I (dẫn theo datasheet)

3.1. Giới hạn tuyệt đối (Absolute Maximum Ratings)

3.2. Điều kiện hoạt động & đặc tính điện

4. Chức năng & nguyên lý hoạt động

• Khuếch đại có hồi tiếp (feedback): TL072I dùng cấu hình op-amp chung (inverting, non-inverting, buffer, summing amplifier, integrator, differential amplifier…) để khuếch đại tín hiệu analog.

• Đầu vào J-FET: đem lại điện trở rất cao và dòng bias nhỏ, thích hợp để kết nối với các cảm biến, pickups, mạch đầu vào yếu, tầng tiền khuếch đại.

• Compensation nội bộ: TL072 đã có bù tần số bên trong, giúp chạy ổn định trong nhiều cấu hình mạch mà không cần tụ bù ngoài nhiều.

• Bảo vệ ngắn mạch đầu ra: nếu đầu ra bị ngắn đến nguồn hay mass, IC có cơ chế hạn dòng để tránh hỏng đầu ra.

• Chế độ hoạt động: có thể cấp nguồn đơn (single supply) hoặc nguồn đối xứng (dual supply) tùy thiết kế (trong giới hạn điện áp cho phép).

• Ứng dụng xử lý tín hiệu: khuếch đại tín hiệu yếu, lọc, so sánh, điều khiển, tiền khuếch đại audio, mạch đo lường, v.v.

5. Ứng dụng phổ biến

Một số ứng dụng mà TL072I thường được dùng:

• Tiền khuếch đại tín hiệu âm thanh (preamp)

• Mạch cân chỉnh (filters, equalizer)

• Mạch so sánh, mạch điều khiển analog

• Mạch đọc cảm biến (voltage, current sensors)

• Mạch dao động, mạch điều chế

• Mạch xử lý tín hiệu trong thiết bị nhúng (ADC front-end)

• Mạch điều khiển analog trong hệ thống đo – điều khiển

Do đặc điểm nhiễu thấp và đầu vào cao, TL072I thường được dùng trong các mạch yêu cầu chất lượng tín hiệu tốt.

6. Cách kiểm tra / thử nghiệm TL072I

Khi bạn cần kiểm tra IC TL072I để xem có bị hỏng hay không, bạn có thể làm theo các bước sau:

6.1. Chuẩn bị & an toàn

• Ngắt nguồn, tháo IC khỏi mạch nếu có thể để kiểm tra độc lập

• Xả tụ, đảm bảo không còn điện áp trên mạch

• Chuẩn bị đồng hồ vạn năng (multimeter), oscilloscope nếu có

6.2. Kiểm tra thụ động (không cấp tín hiệu)

1. Kiểm tra điện áp nguồn:
   – Cấp nguồn đúng ±Vcc hoặc nguồn đơn theo thiết kế (ví dụ ±12 V, ±15 V)
   – Kiểm tra xem IC có tiêu dòng (Icc) phù hợp (khoảng ~1.4 mA / kênh khi ±15 V)
   – Nếu IC ngốn dòng rất cao hoặc không tiêu dòng, có thể bị hỏng.

2. Kiểm tra đầu ra không tải:
   – Khi không có mạch hồi tiếp hoặc đầu ra mở, đầu ra không nên bão hòa hay dao động mạnh.
   – Với RL lớn, đầu ra nên nằm ở khoảng giữa (nửa điện áp nguồn) nếu cấu hình buffer.

3. Kiểm tra đầu vào & đầu ra các cặp:
   – Đo xem có chập giữa các chân (ví dụ đầu ra ↔ đầu vào, đầu ra ↔ nguồn) không
   – Kiểm tra xem chân đầu vào có bị chập nội bộ hay không

6.3. Kiểm tra khi hoạt động (có tín hiệu)

• Kết nối mạch dễ (ví dụ cấu hình theo unity gain buffer)

• Cấp tín hiệu small sinusoidal (ví dụ 1 kHz, vài mV) vào đầu vào không đảo hoặc đảo

• Quan sát đầu ra xem có khuếch đại đúng hay không (gain = 1 trong buffer)

• Tăng tín hiệu đầu vào, xem có clipping ở đầu ra khi đạt gần giới hạn nguồn

• Dùng oscilloscope để đo slewing: xem tốc độ chuyển đổi đầu ra khi tín hiệu đầu vào thay đổi nhanh

• Kiểm tra sự ổn định (không dao động bất thường) khi có phản hồi

6.4. Lưu ý & hạn chế

• Nếu IC vẫn còn gắn trong mạch, linh kiện bên ngoài (tụ, điện trở, mạch feedback) có thể ảnh hưởng kết quả đo — nếu có thể, tháo ra để kiểm tra riêng

• Không vượt quá điện áp cung cấp cho phép (±18 V tổng)

• Khi đo ospice hoặc tín hiệu nhanh, đảm bảo có điện trở hạn dòng hoặc tụ lọc nếu cần

• Nếu đầu ra bị short lâu, IC có thể nóng và hỏng — nên tránh thử short kéo dài



7. Kích thước TL072
