HA17431P, HA17431, HA174 IC hồi tiếp nguồn TO-92L

17.000₫

Đã bán: 2

Mã sản phẩm: HA17431P

Loại linh kiện: IC nguồn

Kiểu chân: TO-92L

Hình thức: Mới

Tình trạng: Còn hàng

Vị trí: T2-70

Đã cập nhật

Hỗ trợ trực tuyến
Kinh doanh : 0333595662
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000vnd và chưa bao gồm phí vận chuyển (Đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng thông báo chi phí vận chuyển khi đơn hàng được đặt thành công).

⚙️ HA17431P, HA17431, HA174 IC NGUỒN ỔN ÁP THAM CHIẾU TO-92L

🔷 1. GIỚI THIỆU HA17431P / HA17431 / HA174

HA17431P (hoặc HA17431, HA174) là IC ổn áp tham chiếu chính xác cao (Adjustable Precision Shunt Regulator) do Hitachi sản xuất.

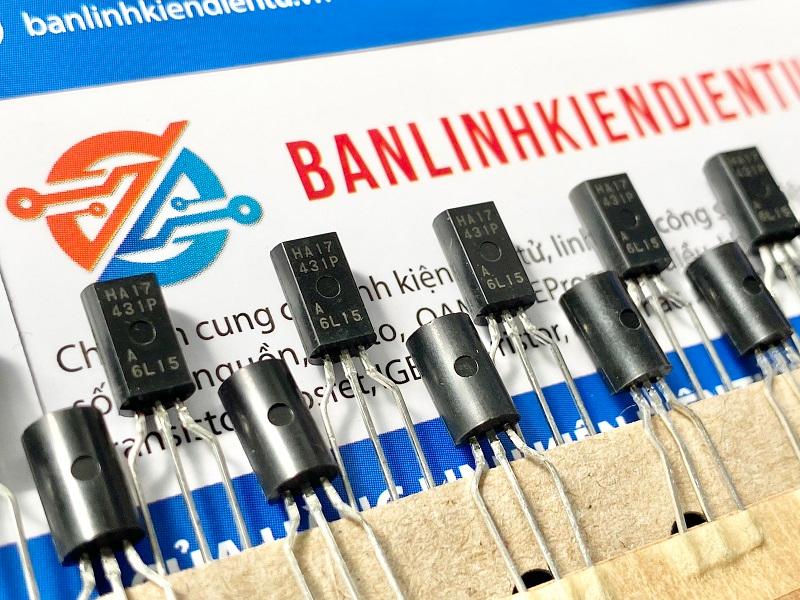

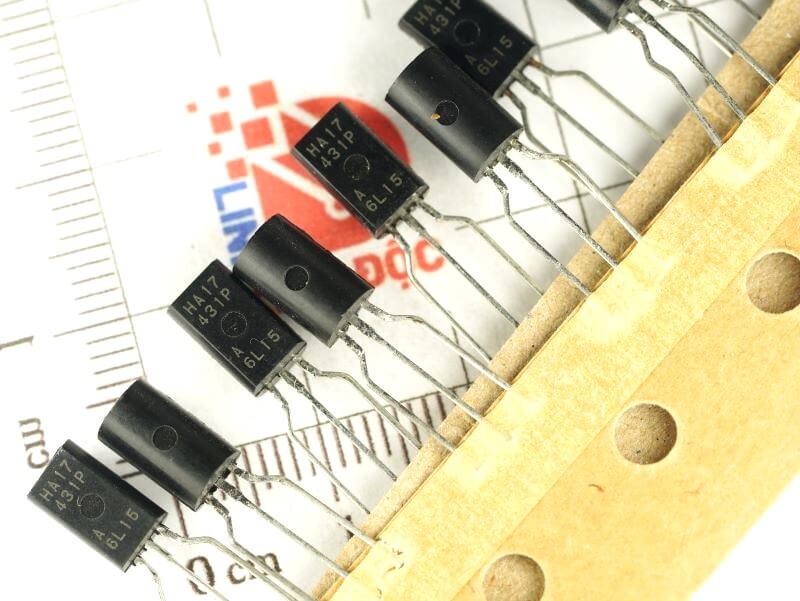

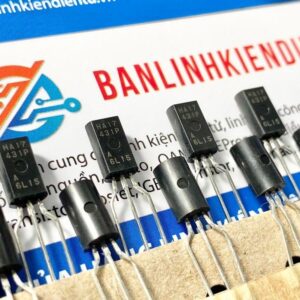

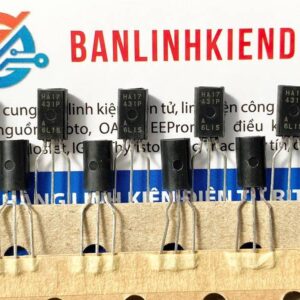

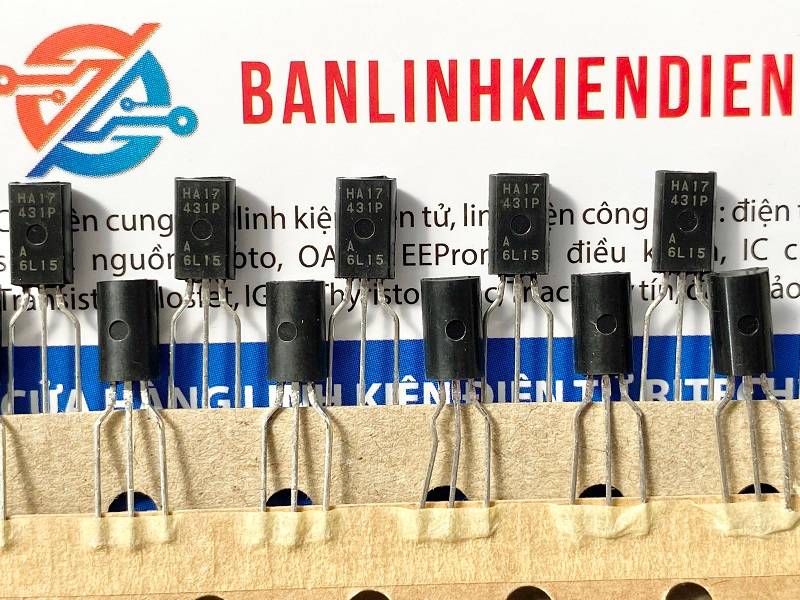

HA17431P IC 1 HA17431P 3
IC này tương đương với TL431, được sử dụng rộng rãi trong các mạch nguồn xung (SMPS), mạch ổn áp tuyến tính, và mạch hồi tiếp quang trong adapter.

Đặc điểm nổi bật:

Điện áp tham chiếu chính xác cao 2.495V ±0.5%.
Có thể điều chỉnh điện áp đầu ra từ 2.5V đến 36V.
Dòng hoạt động thấp, công suất tiêu tán nhỏ.
Thay thế trực tiếp cho TL431 / KA431 / LM431.
Có nhiều loại vỏ: TO-92L, SOP-8, SOT-89 – trong đó TO-92L phổ biến nhất.

🔷 2. CẤU TẠO BÊN TRONG

Bên trong IC gồm các khối chính sau:

Nguồn tham chiếu (Reference Voltage Source) tạo ra điện áp chuẩn 2.495V.
Bộ khuếch đại lỗi (Error Amplifier) so sánh điện áp ở chân REF với điện áp chuẩn.
Transistor điều khiển công suất (Output Transistor) đóng cắt để duy trì điện áp ổn định.

Mạch này hoạt động tương tự như diode Zener có thể điều chỉnh điện áp làm việc, với độ chính xác cao và ổn định nhiệt tốt hơn nhiều so với diode Zener thông thường.

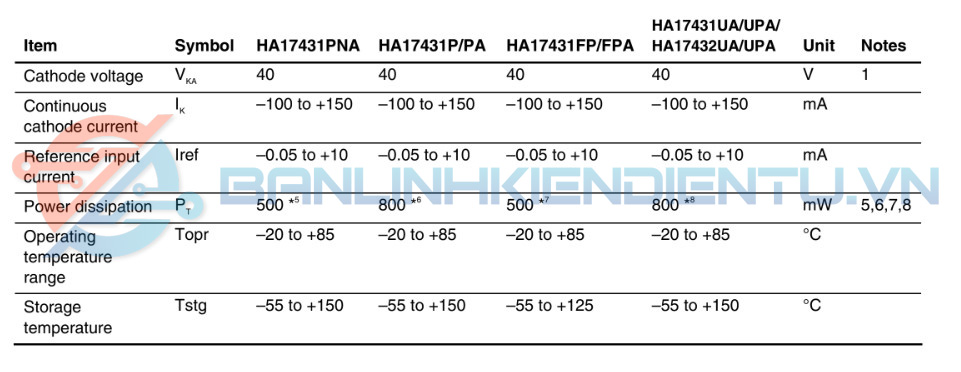

🔷 3. THÔNG SỐ KỸ THUẬT

Thông số	Giá trị điển hình
Điện áp tham chiếu (Vref)	2.495V ±0.5%
Dải điện áp điều chỉnh	2.5V → 36V
Dòng catốt (Ik)	1 mA – 100 mA
Điện áp đầu vào tối đa (Vka)	37V
Nhiệt độ làm việc	-25°C → +85°C
Dòng tiêu thụ tối thiểu	0.5 mA
Dạng vỏ	TO-92L (3 chân thẳng hàng)

🔷 4. KIỂU CHÂN & CHỨC NĂNG CHÂN (TO-92L)

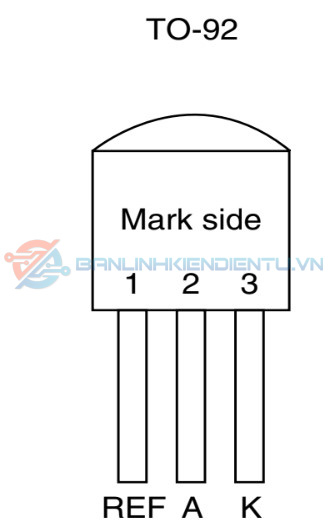

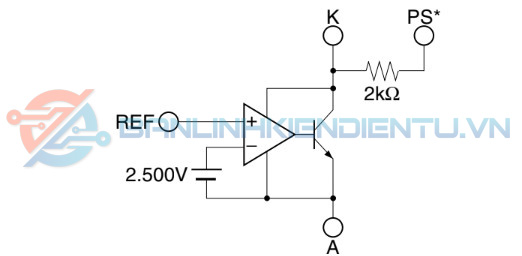

So do chan HA71431 So do khoi HA71431

Chân	Ký hiệu	Chức năng
1	REF	Chân điều chỉnh điện áp tham chiếu (Reference Input)
2	ANODE	Cực âm của IC (nối mass)
3	CATHODE	Cực dương, đầu ra ổn áp (Output)

🔷 5. CHỨC NĂNG LINH KIỆN

Ổn áp chính xác cao tương đương diode Zener có thể điều chỉnh.
Điều chỉnh được điện áp ra bằng mạch chia áp giữa REF – CATHODE – ANODE.
Ứng dụng làm hồi tiếp quang (Opto Feedback) trong nguồn xung.
Bảo vệ quá áp đầu ra bằng việc tự giới hạn điện áp khi vượt ngưỡng.
Có thể dùng làm mạch so sánh mức điện áp, cảm biến, hoặc mạch điều khiển ổn định dòng.

🔷 6. ỨNG DỤNG

Mạch hồi tiếp quang trong adapter, nguồn TV, màn hình, máy tính.
Ổn áp tuyến tính có thể điều chỉnh.
Mạch giám sát điện áp (Voltage Monitoring).
Mạch bảo vệ pin, UPS, bộ sạc.
Mạch nguồn DC-DC Converter.

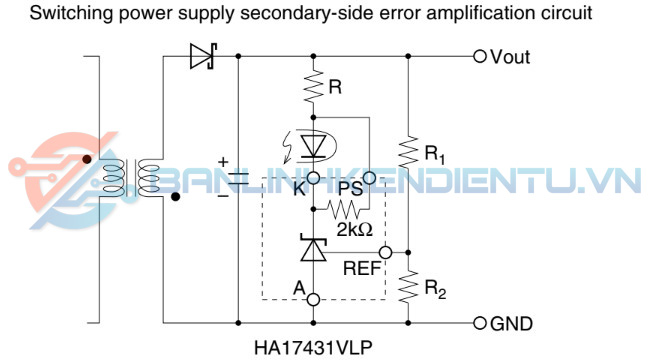

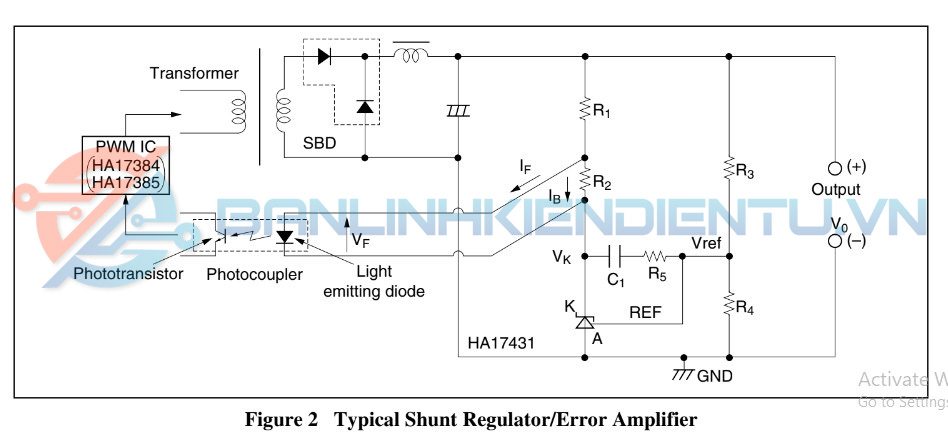

Mach khuech dai loi nguon dien thu cap Bo dieu chinh Shunt dien hinh

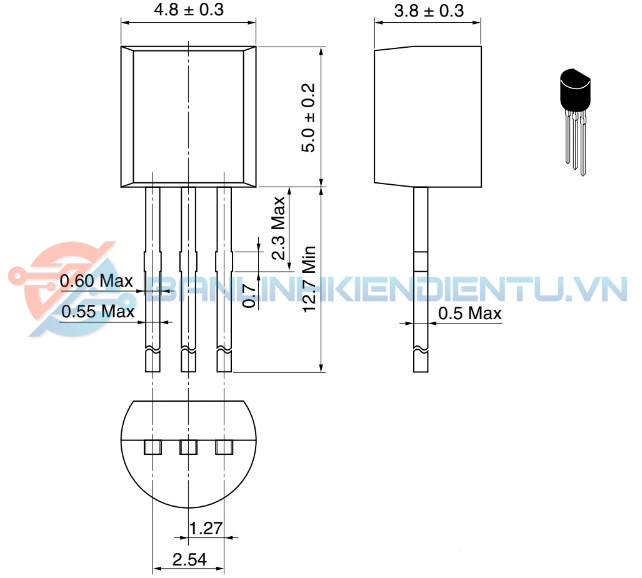

🔷 7. KÍCH THƯỚC

Vỏ: TO-92L (3 chân thẳng hàng)
Khoảng cách giữa các chân: 1.27 mm
Chiều cao tổng: ~5.2 mm
Đường kính thân: ~4.9 mm
Khoảng cách giữa chân ngoài cùng: ~2.54 mm

, Kich thuoc 17431p

🔷 8. CÁCH ĐO ĐẠC KIỂM TRA

Đặt IC trên bảng test hoặc breadboard.
Cấp nguồn giữa CATHODE (chân 3) và ANODE (chân 2) qua điện trở hạn dòng 1kΩ – 2kΩ.
Đo điện áp giữa REF (chân 1) và ANODE (chân 2):
- Nếu điện áp ≈ 2.5V → IC tốt.
Kiểm tra khả năng điều chỉnh điện áp:
- Nối biến trở giữa REF – CATHODE, đo điện áp giữa CATHODE và ANODE, điện áp sẽ thay đổi từ 2.5V → 36V tùy biến trở.
Nếu không có điện áp tham chiếu hoặc giá trị sai lệch lớn → IC hỏng.
