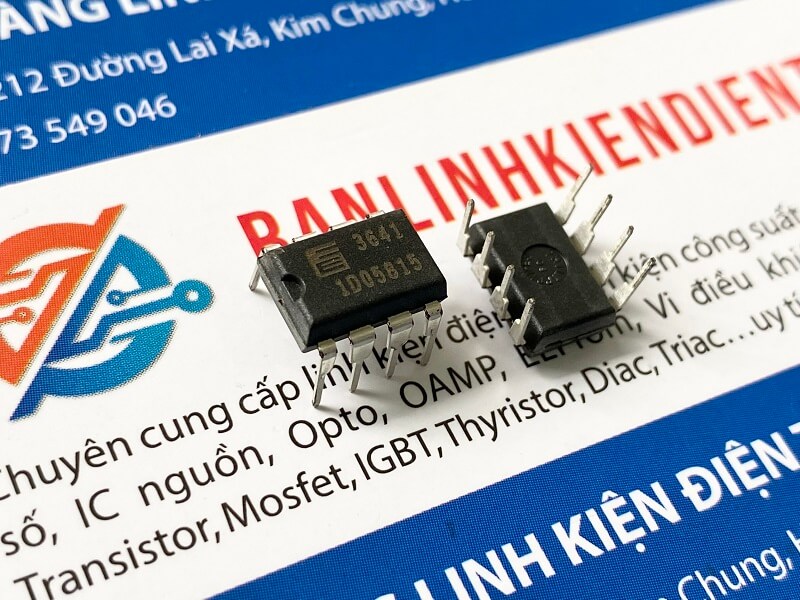

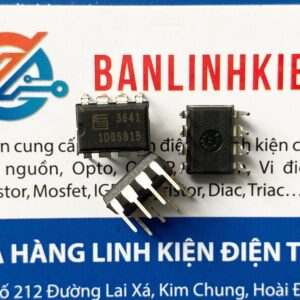

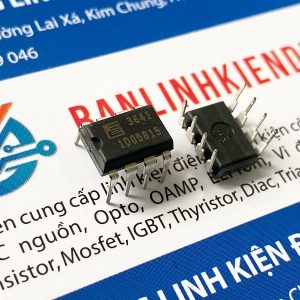

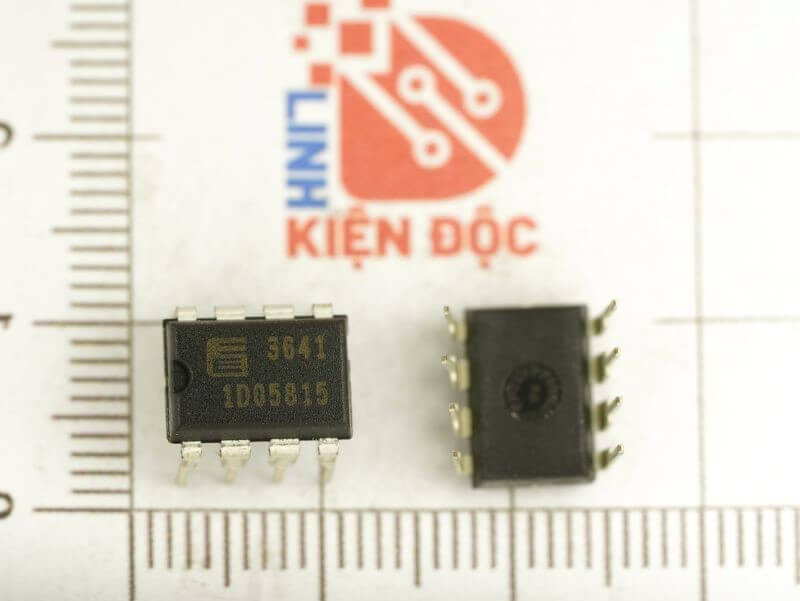

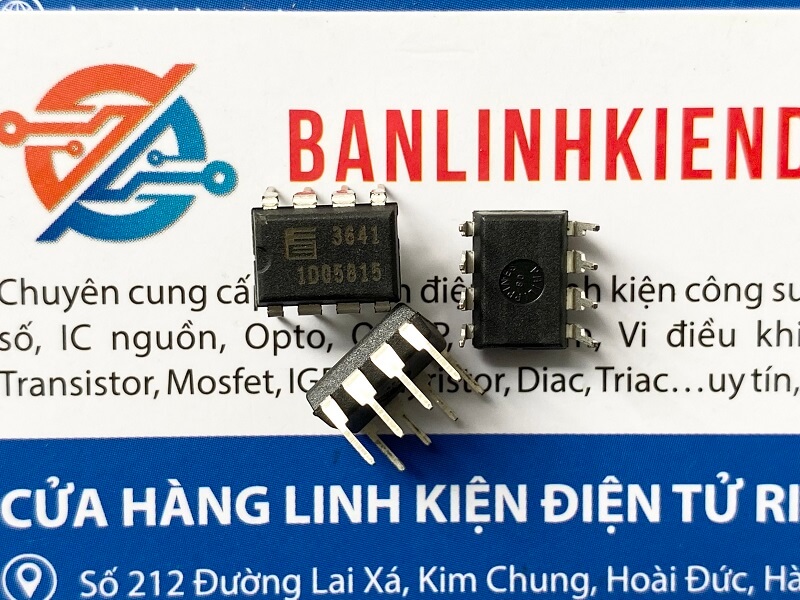

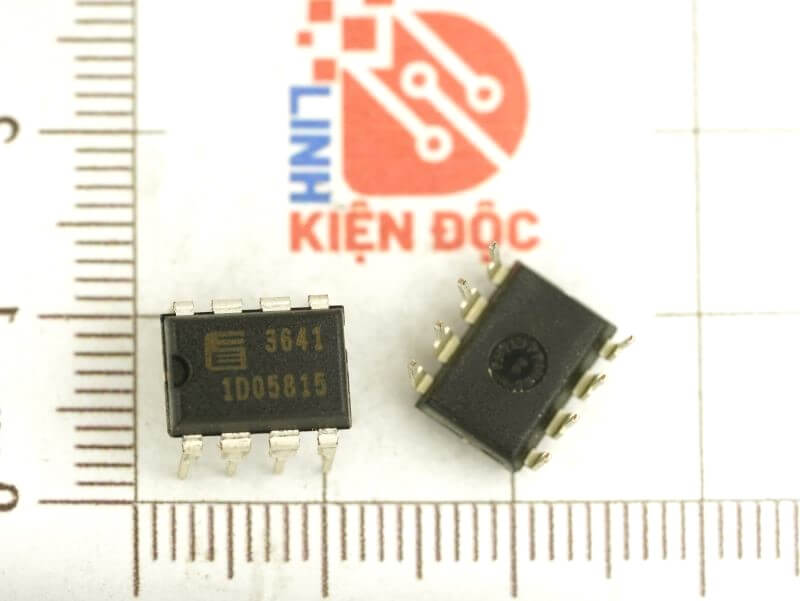

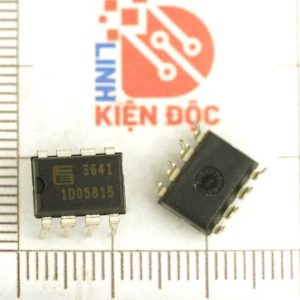

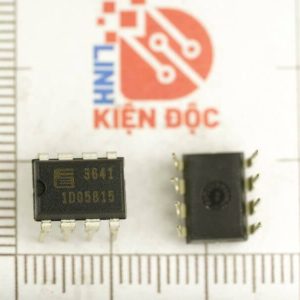

FA3641, 3641 IC nguồn DIP 8
16.500₫
Kinh doanh : 0333595662
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ
Từ ngày 01/01/2026 giá sản phẩm sẽ tăng lên 8% so với giá đang hiển thị, giá vẫn đang được điều chỉnh, mong quý khách hàng thông cảm và ủng hộ cửa hàng.
⚙️ FA3641P, 3641 IC NGUỒN DIP-8
🔷 1. GIỚI THIỆU FA3641P
FA3641P (hoặc 3641) là IC điều khiển nguồn xung PWM (Power Switching Regulator Controller) thuộc dòng sản phẩm của Fuji Electric, được thiết kế chuyên dụng cho các bộ nguồn chuyển mạch (SMPS) công suất vừa và nhỏ.
IC này có khả năng điều khiển chế độ dòng (Current Mode Control), giúp cải thiện khả năng đáp ứng tải và giảm nhiễu đầu ra, đồng thời tích hợp đầy đủ mạch bảo vệ.
FA3641P thường được sử dụng trong:
-
Nguồn adapter, sạc, nguồn TV, DVD, monitor.
-
Các thiết bị điện tử gia dụng, công nghiệp.
🔷 2. CẤU TẠO

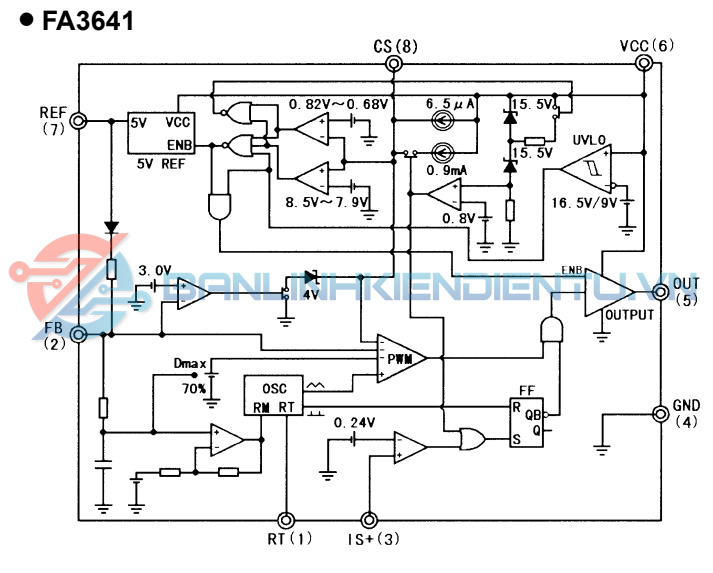

Bên trong FA3641P gồm các khối chính:
-
Mạch so sánh sai lệch điện áp (Error Amplifier).
-
Mạch tạo dao động nội (Oscillator).
-
Bộ so sánh dòng (Current Sense Comparator).
-
Mạch điều chế xung PWM.
-
Bộ khuếch đại ngõ ra (Output Driver).
-
Nguồn tham chiếu nội 5V.
-
Mạch bảo vệ: quá áp, quá dòng, điện áp thấp (UVLO).

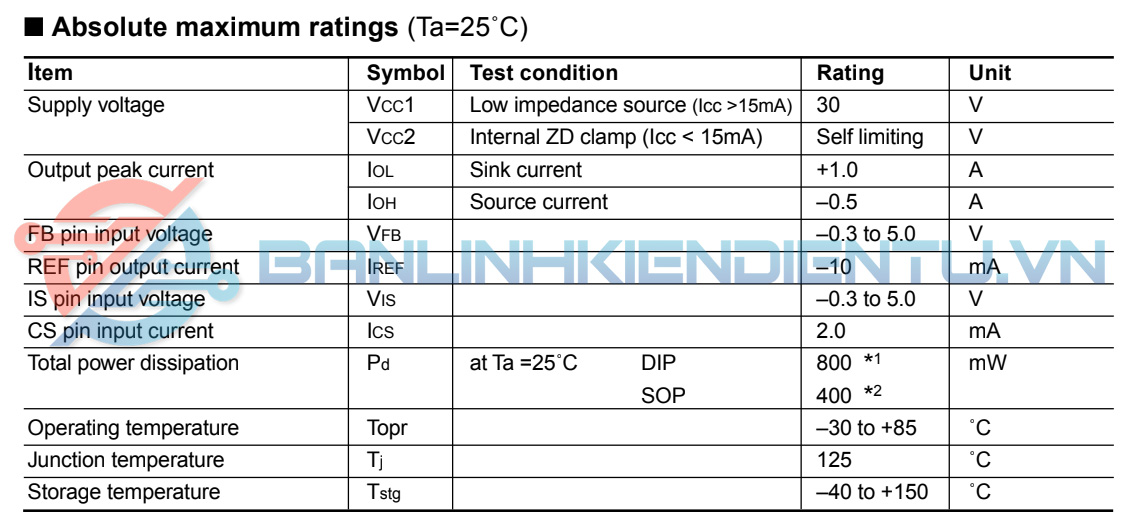

🔷 3. THÔNG SỐ KỸ THUẬT
| Thông số | Giá trị điển hình |
|---|---|
| Điện áp hoạt động (VCC) | 10V – 30V |
| Điện áp khởi động (Start-up) | ≈ 16V |
| Ngưỡng tắt UVLO | ≈ 10V |
| Dòng tiêu thụ | 12 mA (typ) |
| Điện áp tham chiếu (Vref) | 5.0V ±2% |
| Tần số dao động | 50 – 100 kHz (tùy R/C) |
| Dòng ngõ ra | 0.5A (Sink), 0.25A (Source) |
| Dạng điều khiển | PWM – Current Mode |
| Chu kỳ công suất cực đại | 50% |
| Nhiệt độ hoạt động | -25°C → +125°C |
| Kiểu đóng gói | DIP-8 (Through Hole) |

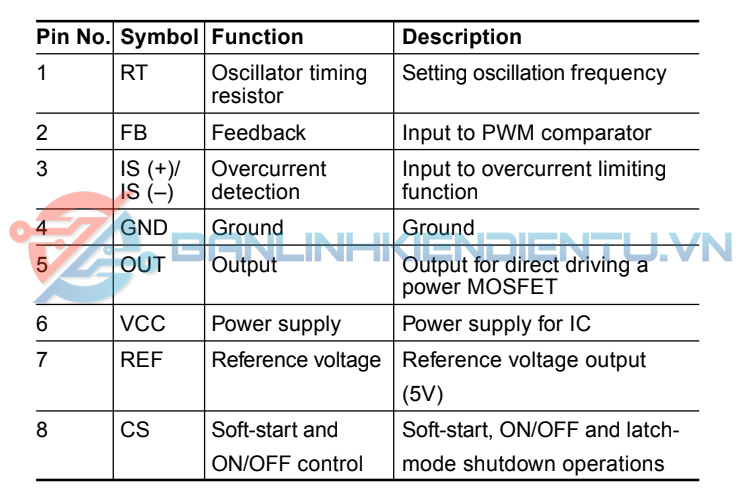

🔷 4. KIỂU CHÂN & CHỨC NĂNG CHÂN (DIP-8)
🔷 5. CHỨC NĂNG LINH KIỆN
-
Điều chế PWM chính xác theo chế độ dòng giúp giảm gợn sóng và đáp ứng nhanh.
-
Tích hợp bảo vệ quá áp, quá dòng, và điện áp thấp (UVLO).
-
Nguồn tham chiếu 5V nội ổn định cho mạch phản hồi ngoài.
-
Khả năng điều khiển trực tiếp transistor công suất (MOSFET, BJT).
-
Giới hạn chu kỳ xung tối đa 50%, an toàn cho mạch flyback hoặc forward.

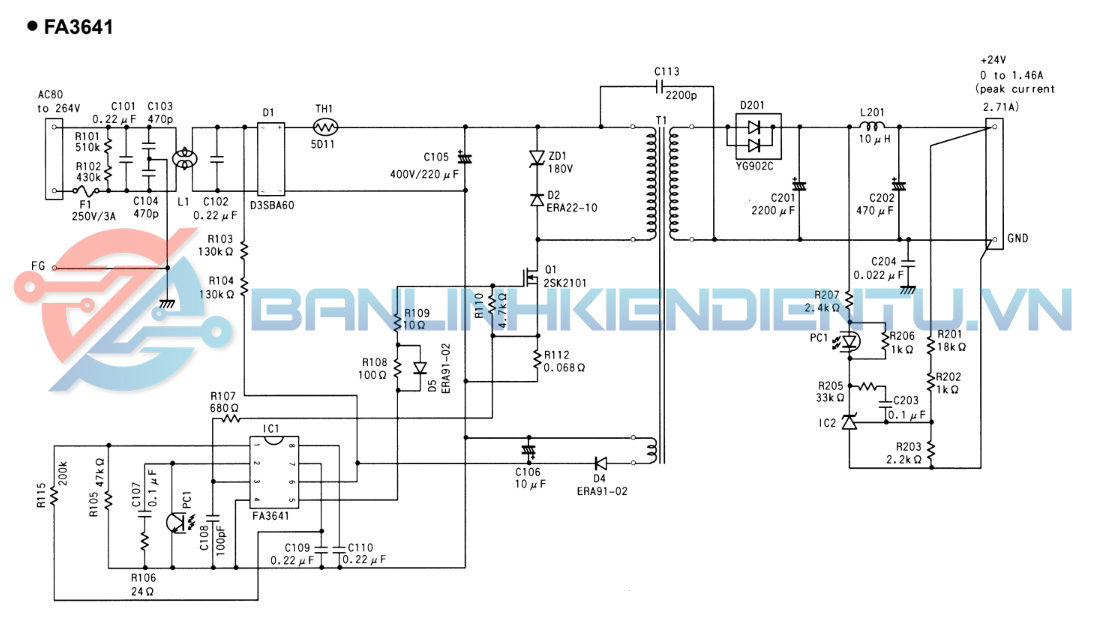

🔷 6. ỨNG DỤNG
-
Bộ nguồn chuyển mạch (SMPS) cho TV, DVD, monitor, adapter.
-
Nguồn cung cấp cho hệ thống LED driver.
-
Bộ nguồn công nghiệp hoặc thiết bị điện tử dân dụng.
-
Các mạch nguồn hồi tiếp sử dụng biến áp xung.

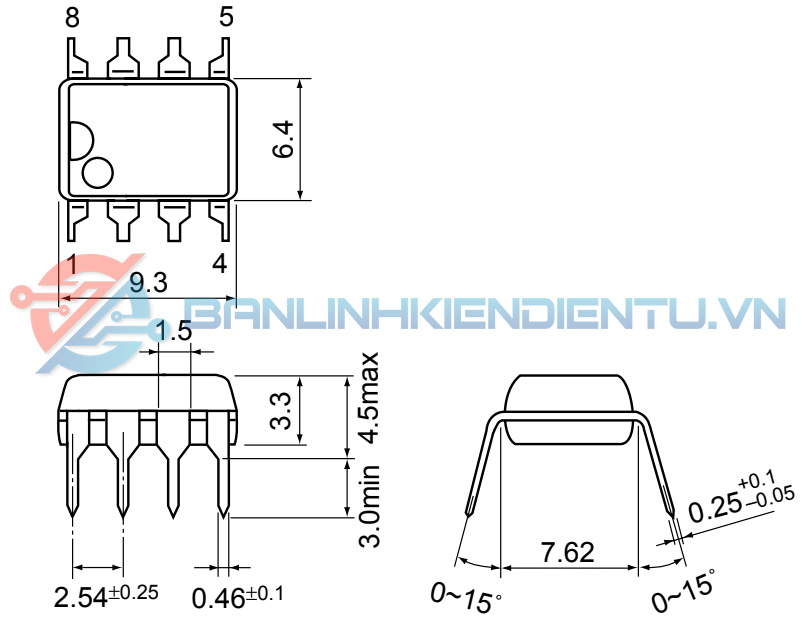

🔷 7. KÍCH THƯỚC
-
Vỏ: DIP-8 (chân cắm)
-
Chiều dài: ~9.7 mm
-
Chiều rộng: ~6.4 mm
-
Bước chân: 2.54 mm
-
Chiều cao: ~4.0 mm
🔷 8. CÁCH ĐO ĐẠC KIỂM TRA
-
Đo điện áp VCC (chân 7): phải đạt 12–18V khi IC hoạt động.
-
Kiểm tra điện áp VREF (chân 8): phải có 5.0V ổn định.
-
Đo chân OUTPUT (chân 6): có xung PWM dạng vuông 50–100 kHz.
-
Kiểm tra chân CS (chân 3): tín hiệu dòng dạng xung nhọn theo chu kỳ.
-
Nếu không dao động → kiểm tra tụ RT/CT, điện trở hồi tiếp và nguồn khởi động.
