Diode Schottky SR240 kí hiệu SS24 DO-214AC 2A 40V

1. Giới thiệu SR240

SR240 (còn có mã thương mại SS24) là diode Schottky chỉnh lưu có:

• Dòng định mức: 2A

• Điện áp ngược cực đại: 40V

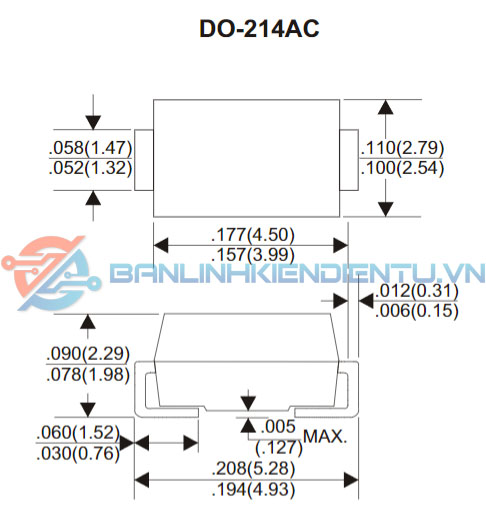

• Vỏ đóng gói: DO-214AC (SMA) – dạng SMD

Đây là diode Schottky Barrier với điện áp rơi thuận thấp (~0.5V), tốc độ chuyển mạch cực nhanh, giúp giảm tổn hao điện năng và nhiệt độ hoạt động, rất phù hợp cho mạch nguồn xung, lọc đầu ra và chống ngược cực.

Mã SS24 thường được in trên thân diode để nhận diện nhanh SR240 trên mạch in.

2. Cấu tạo SR240

• Loại: Diode chỉnh lưu Schottky

• Cấu trúc: Tiếp giáp kim loại–bán dẫn (thường là Silicon + Kim loại như Molybdenum hoặc Platinum)

• Đặc điểm: Không có vùng tích điện (charge storage) → phục hồi gần như tức thời

• Vỏ: DO-214AC (SMA) – loại SMD, tản nhiệt tốt

Ưu điểm nổi bật:

• Điện áp thuận thấp (0.45–0.55V) giúp tăng hiệu suất

• Dòng rò nhỏ, chịu nhiệt tốt

• Chuyển mạch nhanh (ns)

• Tương thích mạch nguồn tần số cao (20–500kHz)

3. Sơ đồ chân (Pinout)

4. Thông số kỹ thuật (Specifications)

5. Chức năng SR240

• Chỉnh lưu nguồn DC / AC trong các bộ nguồn xung (SMPS)

• Diod tách sóng, bảo vệ phân cực ngược trong mạch DC

• Bảo vệ ngược cực cho tải (motor, LED, IC)

• Chỉnh lưu đầu ra cho mạch chuyển đổi DC-DC (buck, boost)

• Tạo dòng nạp trong mạch sạc pin / nguồn phụ

6. Ứng dụng SR240

7. Cách đo đạc & kiểm tra SR240

Dụng cụ cần:

• Đồng hồ vạn năng (Digital Multimeter) có thang diode

Cách thực hiện:

Bước 1: Xác định cực

• Cực Cathode (K) có vạch trắng trên thân diode

• Cực Anode (A) là đầu còn lại

Bước 2: Đo ở thang diode

1️⃣ Đặt que đỏ (+) vào A, que đen (–) vào K
→ Hiển thị điện áp rơi thuận khoảng 0.2 – 0.5V → dẫn thuận bình thường

2️⃣ Đổi ngược que đo (đỏ vào K, đen vào A)
→ Màn hình hiển thị OL / ∞ → chặn chiều ngược bình thường

✅ Kết luận:

• Nếu dẫn 1 chiều, điện áp thuận 0.2–0.5V → diode tốt

• Nếu dẫn cả 2 chiều → bị chập

• Nếu không dẫn chiều nào → bị đứt
