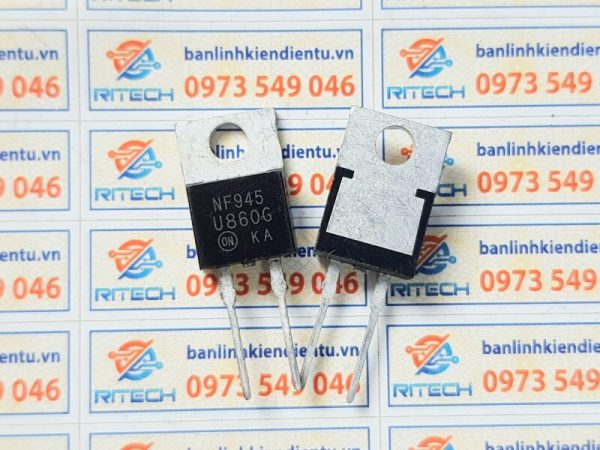

U860G, MUR860 Diode Xung 8A/600V TO-220

7.560₫

Đã bán: 31

Mã sản phẩm: U860G

Loại linh kiện: Diode

Kiểu chân: TO220-2

Dòng điện: 8A

Điện áp: 600V

Hình thức: Mới

Tình trạng: Còn hàng

Vị trí: T4-62

Hỗ trợ trực tuyến
Kinh doanh : 0333595662
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ
Từ ngày 01/01/2026 giá sản phẩm sẽ tăng lên 8% so với giá đang hiển thị, giá vẫn đang được điều chỉnh, mong quý khách hàng thông cảm và ủng hộ cửa hàng.

1. Giới thiệu về Diode Xung MUR860

U860 (hoặc MUR860 / U860G) là diode chỉnh lưu siêu nhanh có khả năng chịu dòng trung bình 8A, điện áp ngược cực đại 600V, và thời gian phục hồi ngược chỉ khoảng 50ns.
Được sản xuất bởi nhiều hãng (ON Semiconductor, Vishay, Fairchild…), dòng MUR (Motorola Ultra-Fast Recovery) nổi tiếng về độ tin cậy cao, tổn hao thấp, phù hợp cho các mạch công suất hoạt động ở tần số cao (20–100kHz).

Đây là linh kiện phổ biến trong:

Nguồn xung (SMPS)
Bộ nghịch lưu (Inverter)
Bộ sạc công suất cao
Nguồn DC–DC Converter

2. Cấu tạo của Diode Xung MUR860

Kich thuoc MUR860

Diode U860 / MUR860 được chế tạo từ silicon epitaxial (Si), theo cấu trúc PN junction siêu nhanh, có lớp khuếch tán mỏng giúp giảm thời gian phục hồi khi chuyển từ dẫn → ngắt.

Đặc điểm cấu tạo:

Vật liệu: Silicon epitaxial
Cấu trúc: PN Junction siêu nhanh (Ultra-Fast)
Dạng: Diode đơn
Vỏ: TO-220AC – có 2 chân cắm và 1 mặt tản nhiệt kim loại
Ký hiệu cực âm (Cathode) được in hoặc khắc trên thân linh kiện
Mặt kim loại (phía sau) nối chung với Cathode

Đặc tính nổi bật:

Tốc độ phục hồi cao (~50ns)
Điện áp ngược lớn (600V)
Dòng làm việc cao (8A)
Tản nhiệt tốt, có thể gắn vào heatsink để tăng khả năng chịu dòng.

3. Sơ đồ chân (Pinout)

So do chan MUR860

Chân	Ký hiệu	Mô tả
1	Anode (A)	Cực dương của diode
2	Cathode (K)	Cực âm
Tab (vỏ sau)	Cathode (K)	Dẫn chung với chân 2

📘 Nguyên lý hoạt động:

Khi Anode dương hơn Cathode, diode dẫn điện.
Khi đảo cực, diode ngắt dòng gần như tức thì nhờ tốc độ phục hồi ngược rất nhanh → giảm tổn hao trong mạch chuyển mạch tần số cao.

4. Thông số kỹ thuật (Specifications)

Thong so ki thuat MUR860

Thông số	Ký hiệu	Giá trị
Dòng chỉnh lưu trung bình	IF(AV)	8A
Điện áp ngược cực đại	VRRM	600V
Dòng đỉnh không lặp (Surge Peak)	IFSM	100A (8.3ms)
Điện áp sụt thuận	VF	1.3V @ IF = 8A
Dòng rò ngược	IR	≤ 10 µA @ VR = 600V
Thời gian phục hồi ngược	trr	50ns
Nhiệt độ mối nối tối đa	Tj	-65°C → +175°C
Nhiệt trở (Junction–Case)	RθJC	2.2 °C/W
Dạng vỏ	TO-220AC
Trọng lượng	~2 g

5. Chức năng của Diode Xung MUR860

Chỉnh lưu siêu nhanh: Chuyển đổi AC → DC trong mạch tần số cao.
Hấp thụ dòng điện ngược: Bảo vệ MOSFET / IGBT trong mạch nghịch lưu.
Giảm tổn hao công suất: Nhờ thời gian phục hồi ngắn, giảm tổn hao chuyển mạch.
Ổn định dòng điện ra: Giúp nguồn hoạt động hiệu quả và ít nhiễu.
Chịu dòng cao, điện áp lớn: Dùng được trong mạch công suất trung bình đến cao.

6. Ứng dụng của Diode Xung MUR860

Ứng dụng	Mô tả
Nguồn xung (SMPS)	Dùng ở tầng chỉnh lưu đầu ra DC hoặc tầng hồi tiếp.
Mạch DC–DC Converter	Chỉnh lưu nhanh ở tần số cao, giảm nhiễu chuyển mạch.
Bộ nghịch lưu IGBT / MOSFET	Làm diode hồi tiếp (Freewheeling diode) bảo vệ transistor.
Bộ sạc nhanh công suất cao	Tăng hiệu suất và giảm nhiệt độ diode.
Bộ nguồn công nghiệp, UPS	Làm diode đầu ra chịu tải lớn, hoạt động ổn định.
Mạch biến tần năng lượng mặt trời	Chống dòng ngược từ pin mặt trời hoặc tải.

7. Cách đo đạc & kiểm tra U860 / MUR860

Dụng cụ:

Đồng hồ vạn năng (digital multimeter) có thang đo diode

Thao tác kiểm tra:

Bước 1: Xác định cực:

Anode (chân 1)
Cathode (chân 2 và tab kim loại)

Bước 2:

Đặt que đỏ (+) vào Anode, que đen (–) vào Cathode.
→ Đồng hồ hiển thị khoảng 0.4 – 0.8V → diode tốt.
Đảo ngược que đo → hiển thị OL / ∞ → diode bình thường.
