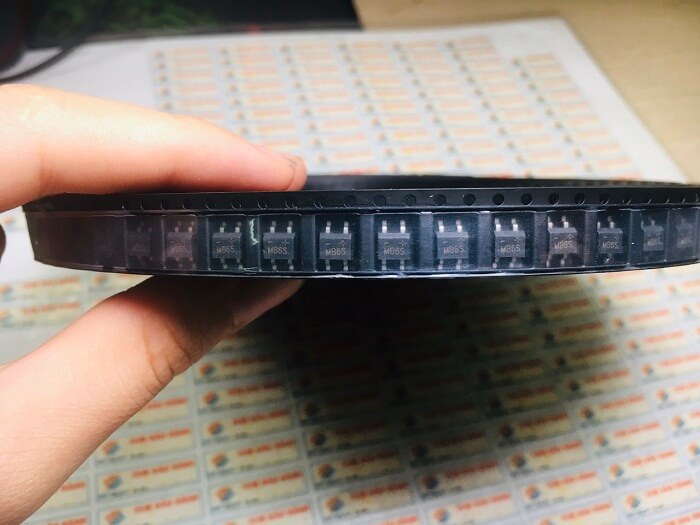

MB6S Diode Cầu 0.5A/600V
1.620₫
Kinh doanh : 0333595662
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ
Từ ngày 01/01/2026 giá sản phẩm sẽ tăng lên 8% so với giá đang hiển thị, giá vẫn đang được điều chỉnh, mong quý khách hàng thông cảm và ủng hộ cửa hàng.
1. Giới thiệu về MB6S
MB6S là diode cầu chỉnh lưu (Bridge Rectifier) loại mini có dòng định mức 0.5A và điện áp ngược tối đa 600V, thuộc dòng MBxS Series (MB1S → MB10S).
Linh kiện này được tích hợp 4 diode silicon trong cùng một vỏ SMD-4 nhỏ gọn, giúp chuyển đổi điện áp xoay chiều (AC) thành một chiều (DC) trong các thiết bị công suất nhỏ như bộ sạc, adapter, đèn LED, hay nguồn standby của mạch điện tử.
2. Cấu tạo của MB6S
Bên trong MB6S là một mạch cầu Graetz gồm 4 diode chỉnh lưu nối theo cấu hình cầu, giúp chỉnh lưu toàn sóng AC thành DC.
-
Vật liệu chế tạo: Silicon (Si) loại hiệu suất cao
-
Vỏ linh kiện: Nhựa epoxy đen, dạng SMD-4 (gắn bề mặt)
-
Cách điện tốt, tản nhiệt qua PCB hoặc mặt kim loại
-
Kích thước nhỏ gọn: chỉ khoảng 8.5 × 6.2 × 2.5 mm
3. Sơ đồ chân (Pinout)
Khi nhìn từ mặt trên (có in chữ MB6S):
| Ký hiệu | Chức năng | Mô tả |
|---|---|---|
~ (AC1) |
AC input 1 | Đầu vào điện áp xoay chiều |
~ (AC2) |
AC input 2 | Đầu vào điện áp xoay chiều |
+ |
DC output (+) | Cực dương đầu ra DC |
– |
DC output (–) | Cực âm đầu ra DC |
4. Thông số kỹ thuật (MB6S Specifications)
| Thông số | Ký hiệu | Giá trị |
|---|---|---|
| Dòng chỉnh lưu trung bình | IF(AV) | 0.5A |
| Dòng đỉnh không lặp | IFSM | 20A (8.3ms) |
| Điện áp ngược cực đại | VRRM | 600V |
| Điện áp sụt trên mỗi diode | VF | 1.0V (tại IF = 0.5A) |
| Dòng rò ngược | IR | ≤ 5 µA @ VR = 600V |
| Nhiệt độ mối nối | Tj | -55°C → +150°C |
| Nhiệt độ lưu trữ | Tstg | -55°C → +150°C |
| Dạng vỏ | SMD-4 (Surface Mount) | |
| Khối lượng | ~0.4 g |
5. Chức năng
-
Chỉnh lưu toàn sóng: chuyển đổi điện áp AC sang DC, tạo ra điện áp một chiều ổn định.
-
Bảo vệ mạch: ngăn dòng ngược khi đảo cực tính.
-
Tích hợp 4 diode trong 1 linh kiện: tiết kiệm không gian PCB, giảm công lắp ráp.
-
Dễ lắp SMD: phù hợp cho mạch in tự động, mạch nhỏ gọn.
6. Ứng dụng
| Ứng dụng | Mô tả |
|---|---|
| Bộ sạc mini, adapter | Chỉnh lưu điện áp AC đầu vào |
| Nguồn standby trong SMPS | Cung cấp điện áp DC cho tầng điều khiển |
| Mạch LED driver | Chuyển đổi nguồn AC sang DC cho dải LED |
| Mạch điện dân dụng nhỏ | Thiết bị điện tử dân dụng công suất thấp |
| Module điện tử nhúng | Cảm biến, bộ điều khiển, mạch logic có nguồn AC nhỏ |
7. Cách đo đạc & kiểm tra MB6S
Dụng cụ:
-
Đồng hồ vạn năng số (thang đo diode)
Các bước kiểm tra:
Bước 1: Xác định 4 chân theo ký hiệu in trên vỏ: “~ ~ + –”.
Bước 2: Chuyển đồng hồ sang thang đo diode.
Bước 3:
-
Đặt que đỏ vào cực “+”, que đen vào chân “~” → đồng hồ hiển thị khoảng 0.45–0.7V.
-
Đảo ngược que đo → OL (không dẫn).
-
Đo tương tự với cực “–” và 2 chân “~”, chỉ dẫn theo 1 chiều.
✅ Nếu tất cả 4 diode dẫn đúng 1 chiều, linh kiện tốt.
❌ Nếu có diode dẫn hai chiều hoặc không dẫn → hỏng.
