Diode Cầu KBP307 3A 700V Vuông

3.780₫

Đã bán: 12

Mã sản phẩm : KBP307

Loại linh kiện: Diode

Điện áp: 700V

Dòng điện: 3A

Hình thức : Mới

Tình trạng : Còn hàng

Hỗ trợ trực tuyến
Kinh doanh : 0333595662
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ
Từ ngày 01/01/2026 giá sản phẩm sẽ tăng lên 8% so với giá đang hiển thị, giá vẫn đang được điều chỉnh, mong quý khách hàng thông cảm và ủng hộ cửa hàng.

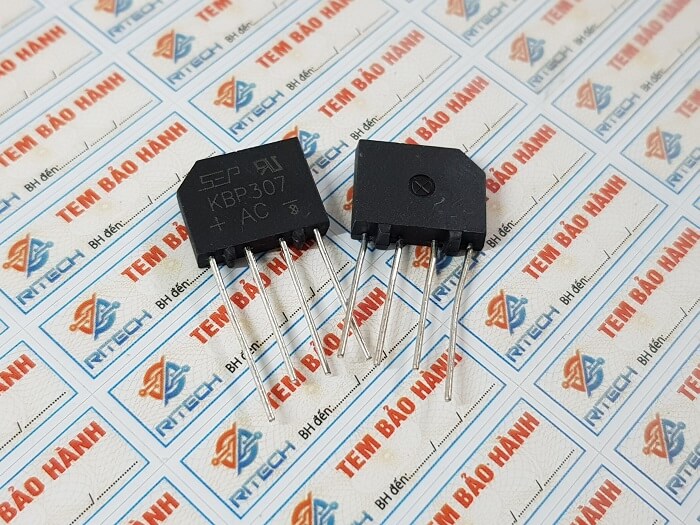

1. Giới thiệu về KBP307

KBP307 1

KBP307 là cầu diode chỉnh lưu (Bridge Rectifier) có dòng định mức 3A và điện áp ngược cực đại 700V, thuộc dòng KBP Series (KBP201 – KBP210).
Đây là linh kiện dùng để chuyển đổi điện áp xoay chiều (AC) sang một chiều (DC) trong các thiết bị công suất trung bình.

Cầu diode KBP307 được ưa chuộng nhờ:

Kích thước nhỏ gọn (dạng vuông, 4 chân)
Dễ lắp đặt trên PCB
Hiệu suất chỉnh lưu cao và độ bền tốt

Ứng dụng phổ biến: mạch nguồn dân dụng, bộ sạc, adapter, đèn LED công suất vừa, thiết bị âm thanh, v.v.

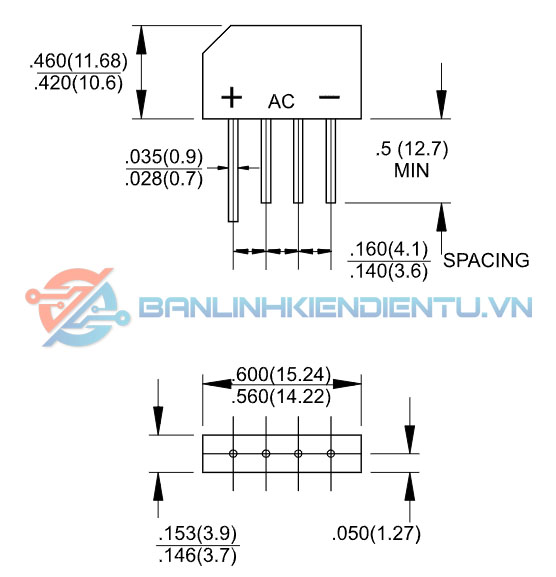

2. Cấu tạo của KBP307

kich thuoc KBP307

Bên trong KBP307 là mạch cầu Graetz gồm 4 diode silicon công suất mắc nối theo cấu hình chỉnh lưu toàn sóng.
Các diode này được đúc trong vỏ nhựa epoxy cách điện chịu nhiệt cao, có khả năng tản nhiệt tốt nhờ mặt đáy phẳng.

Vật liệu chế tạo: Silicon (Si)
Vỏ bảo vệ: Epoxy đen, cách điện tốt, chịu nhiệt đến 150°C
Kiểu lắp: DIP-4 (gắn xuyên lỗ PCB)
Kích thước tiêu chuẩn: ~14.5 × 14.5 × 4.5 mm

3. Sơ đồ chân (Pinout)

Trên mặt linh kiện thường in ký hiệu:

Chân	Ký hiệu	Chức năng	Mô tả
1	~	AC input 1	Đầu vào điện xoay chiều thứ nhất
2	~	AC input 2	Đầu vào điện xoay chiều thứ hai
3	+	DC output (+)	Cực dương đầu ra DC
4	–	DC output (–)	Cực âm đầu ra DC

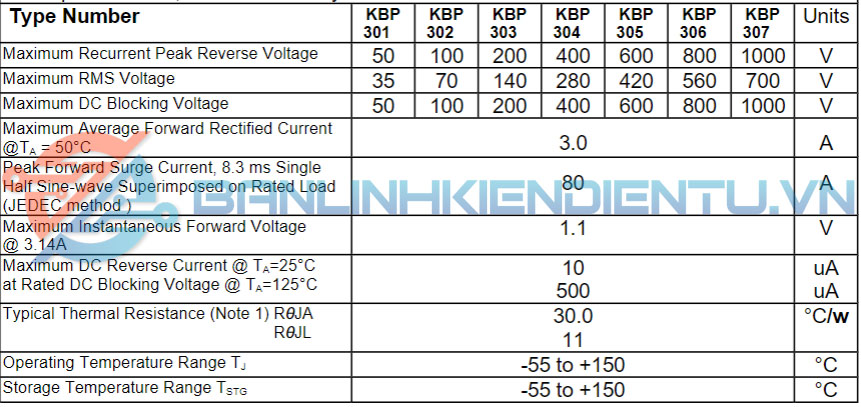

4. Thông số kỹ thuật (KBP307 Specifications)

thong so ky thuat KBP307

Thông số	Ký hiệu	Giá trị
Dòng chỉnh lưu trung bình	IF(AV)	3A
Điện áp ngược cực đại	VRRM	700V
Điện áp sụt mỗi diode	VF	1.0V @ IF = 1.5A
Dòng rò ngược	IR	≤ 10 µA @ VR = 700V
Dòng đỉnh không lặp	IFSM	200A (8.3ms, nửa chu kỳ)
Nhiệt độ mối nối	Tj	-55°C → +150°C
Điện trở nhiệt (Junction to Ambient)	RθJA	25 °C/W
Dạng vỏ	KBP (vuông, 4 chân)
Trọng lượng	~5 g

5. Chức năng

Chỉnh lưu toàn sóng: chuyển đổi điện áp AC sang DC ổn định cho tải.
Tích hợp 4 diode trong 1 khối: giúp giảm linh kiện, tiết kiệm diện tích mạch.
Bảo vệ mạch nguồn: tránh dòng điện ngược làm hư các linh kiện phía sau.
Thích hợp cho nguồn 1 pha 220V hoặc biến áp đầu ra thấp hơn (9–24V AC).

6. Ứng dụng

Ứng dụng	Mô tả
Nguồn tuyến tính, SMPS	Dùng để chỉnh lưu điện áp đầu vào AC
Bộ sạc, Adapter	Nguồn đầu vào AC → DC cho các thiết bị điện tử
Thiết bị điện dân dụng	TV, loa, ampli, nồi cơm điện, máy quạt
Đèn LED công suất trung bình	Cung cấp điện DC cho mạch LED driver
Module điều khiển, cảm biến	Tạo nguồn DC ổn định cho mạch logic

7. Cách đo đạc & kiểm tra KBP307

Dụng cụ:

Đồng hồ vạn năng số (có thang đo diode)

Các bước thực hiện:

Bước 1: Xác định 4 chân theo ký hiệu in trên mặt: “~ ~ + –”.
Bước 2: Chuyển đồng hồ sang thang đo diode.

Bước 3:

Đặt que đỏ vào cực “+”, que đen vào từng chân “~” → hiển thị khoảng 0.45–0.7V
Đảo ngược que đo → OL (không dẫn)
Đặt que đen vào cực “–”, que đỏ vào từng chân “~” → hiển thị khoảng 0.45–0.7V
Đảo ngược → OL
