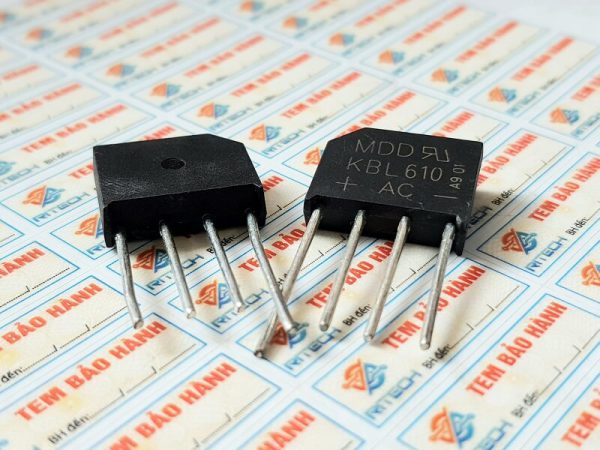

Diode cầu KBL610 6A 1000V

🔹 1. Giới thiệu Diode cầu KBL610

KBL610 là diode cầu chỉnh lưu loại nguyên khối (Bridge Rectifier), có khả năng chỉnh lưu dòng điện xoay chiều (AC) thành dòng điện một chiều (DC).
Linh kiện này có dòng định mức 6A, điện áp ngược tối đa 1000V, được sử dụng rất phổ biến trong các mạch nguồn điện tử, nguồn xung, bộ sạc, mạch điều khiển động cơ, và thiết bị dân dụng.

• Tên đầy đủ: KBL610 Bridge Rectifier Diode

• Dòng họ: KBL600 Series (KBL601 → KBL610)

• Nhà sản xuất: ON Semiconductor, Vishay, Diotec, LGE, MCC, DC Components, v.v.

• Vỏ: KBL (nhựa phẳng, 4 chân)

🔹 2. Cấu tạo Diode cầu KBL610

Cấu trúc bên trong:

KBL610 gồm 4 diode silic mắc bên trong theo cấu hình cầu (Bridge Rectifier).
Mạch bên trong được đúc trong vỏ nhựa epoxy chịu nhiệt, cách điện tốt và tản nhiệt khá tốt nhờ phần đáy phẳng.

Bên trong gồm:

• 4 diode được nối thành cầu chỉnh lưu toàn sóng,

• Hai đầu nối vào nguồn AC,

• Hai đầu còn lại là ngõ ra DC (dương và âm).

Đặc điểm cấu tạo:

• Toàn bộ mạch được ép trong khối nhựa đen (Epoxy) → nhỏ gọn, chắc chắn.

• Có lỗ tròn ở giữa để bắt vít cố định vào bo mạch hoặc tản nhiệt.

• Dạng module 4 chân, dễ hàn, dễ lắp ráp.

🔹 3. Sơ đồ chân (Pinout)

Sơ đồ chân nhìn từ phía trước (mặt có chữ in):

👉 Hai chân có ký hiệu “~” nối vào nguồn AC,
👉 Hai chân “+” và “–” là ngõ ra DC sau khi chỉnh lưu.

🔹 4. Thông số kỹ thuật KBL610



🔹 5. Chức năng của diode cầu KBL610

Chức năng chính:

• Chỉnh lưu toàn sóng (Full-wave rectification):
  Biến dòng AC (xoay chiều) thành DC (một chiều), giúp cung cấp điện cho mạch điện tử.

Các chức năng phụ:

• Bảo vệ ngược cực cho mạch điện:
  Giúp tránh cháy nổ hoặc hỏng linh kiện khi đấu nhầm cực nguồn.

• Tích hợp 4 diode trong 1 khối:
  Giảm số lượng linh kiện rời, tăng độ ổn định và độ bền.

• Làm việc ổn định trong mạch công suất trung bình đến cao.

🔹 6. Ứng dụng thực tế

KBL610 được dùng rất phổ biến trong:

✅ Mạch nguồn điện tử:

• Nguồn AC 220V → DC 12V / 24V / 48V

• Adapter, sạc pin, sạc ắc quy, nguồn LED

✅ Mạch điều khiển công suất:

• Biến tần, mạch inverter, UPS

• Mạch DC motor driver

✅ Thiết bị dân dụng:

• Nguồn tivi, ampli, quạt điều khiển điện tử, bếp từ, máy hàn mini,…

✅ Thiết bị công nghiệp:

• Bộ nguồn PLC, biến áp nguồn DC, thiết bị tự động hoá.
