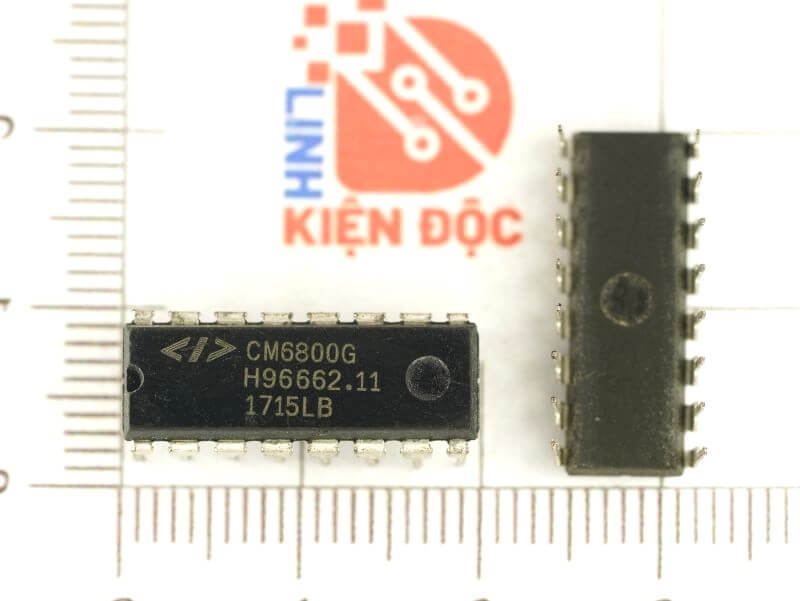

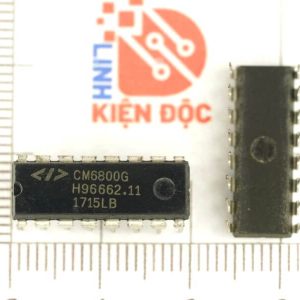

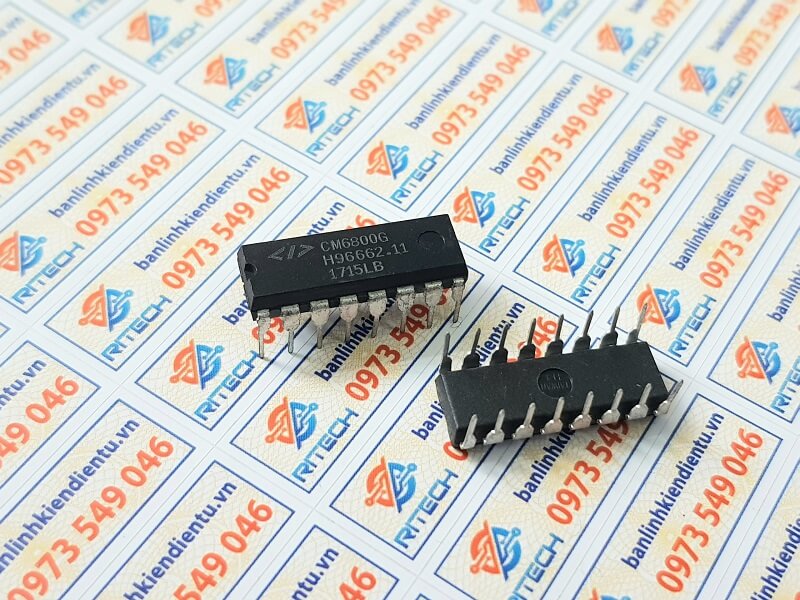

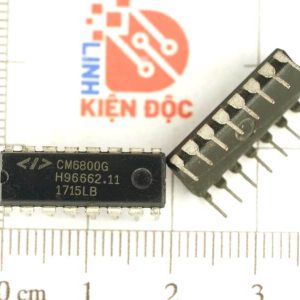

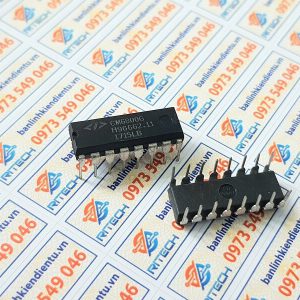

CM6800G CM6800 IC nguồn Dip-16

Giới thiệu

• CM6800 là bộ điều khiển cho các nhà cung cấp điện chế độ chuyển mạch, đã hiệu chỉnh hệ số công suất. Hiệu chỉnh hệ số công suất (PFC) cho phép sử dụng các tụ điện số lượng lớn nhỏ hơn, chi phí thấp hơn, giảm tải đường dây điện trên các FET chuyển mạch, và dẫn đến nguồn điện hoàn toàn phù hợp với thông số kỹ thuật IEC-1000-3-2. Được dự định làm phiên bản BiCMOS của ML4824 tiêu chuẩn công nghiệp, CM6800 bao gồm các mạch để thực hiện hiệu chỉnh cạnh hàng đầu, dòng điện trung bình, hiệu chỉnh hệ số công suất loại “tăng” và cạnh cuối, bộ điều chế độ rộng xung (PWM). Trình điều khiển cổng với khả năng 1A giảm thiểu nhu cầu về mạch trình điều khiển bên ngoài. Yêu cầu điện năng thấp nâng cao hiệu quả và giảm chi phí linh kiện.
• Bộ so sánh quá áp sẽ tắt phần PFC trong trường hợp tải giảm đột ngột. Phần PFC cũng bao gồm giới hạn dòng điện đỉnh và bảo vệ điện áp đầu vào. Phần PWM có thể hoạt động ở chế độ dòng điện hoặc điện áp, ở tần số lên đến 250kHz và bao gồm giới hạn chu kỳ nhiệm vụ chính xác 50% để ngăn ngừa bão hòa máy biến áp.
• CM6800 bao gồm một giới hạn dòng điện gấp lại bổ sung cho phần PWM để cung cấp chức năng bảo vệ ngắn mạch.

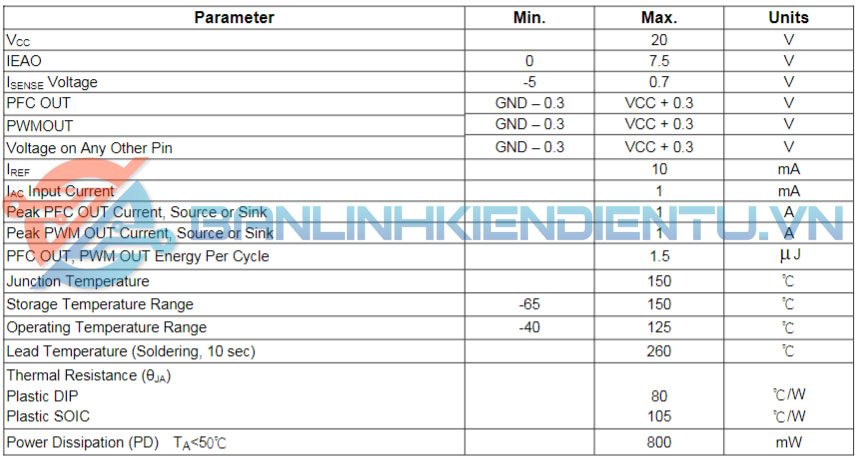

Đặc trưng và thông số kỹ thuật:

• Các chân tương thích với ML4800 và FAN4800.
• Giới hạn dòng điện gấp lại bổ sung cho phần PWM.
• VIN OK bật PWM ở 2,5V thay vì 1,5V.
• Đồng bộ nội bộ PFC cạnh trước và PWM cạnh sau trong một IC.
• Bộ khuếch đại lỗi đường dẫn nâng cao tốc độ quay cho phản hồi PFC cực nhanh.
• Dòng khởi động thấp (100μA typ.).
• Dòng hoạt động thấp (loại 3.0mA.).
• Tổng độ méo hài thấp, PF cao.
• Giảm dòng điện gợn sóng trong tụ điện lưu trữ giữa phần PFC và PWM.
• Dòng điện trung bình, cạnh hàng đầu tăng liên tục hoặc không liên tục PFC.
• Bộ so sánh VCC OVP, Bộ so sánh phát hiện nguồn điện thấp.
• PWM có thể cấu hình cho hoạt động chế độ hiện tại hoặc chế độ điện áp.
• Bộ điều biến độ lợi được nạp hiện tại để cải thiện khả năng chống ồn.
• Bảo vệ quá áp, UVLO, và khởi động mềm.

CÁC ỨNG DỤNG

• Bộ nguồn cho máy tính để bàn.
• Bộ nguồn cho máy chủ Internet.
• Bộ nguồn IPC.
• Bộ lưu điện.
• Bộ sạc pin.
• Bộ nguồn động cơ DC.
• Bộ nguồn màn hình.
• Bộ nguồn cho hệ thống viễn thông.
• Bộ nguồn phân tán.

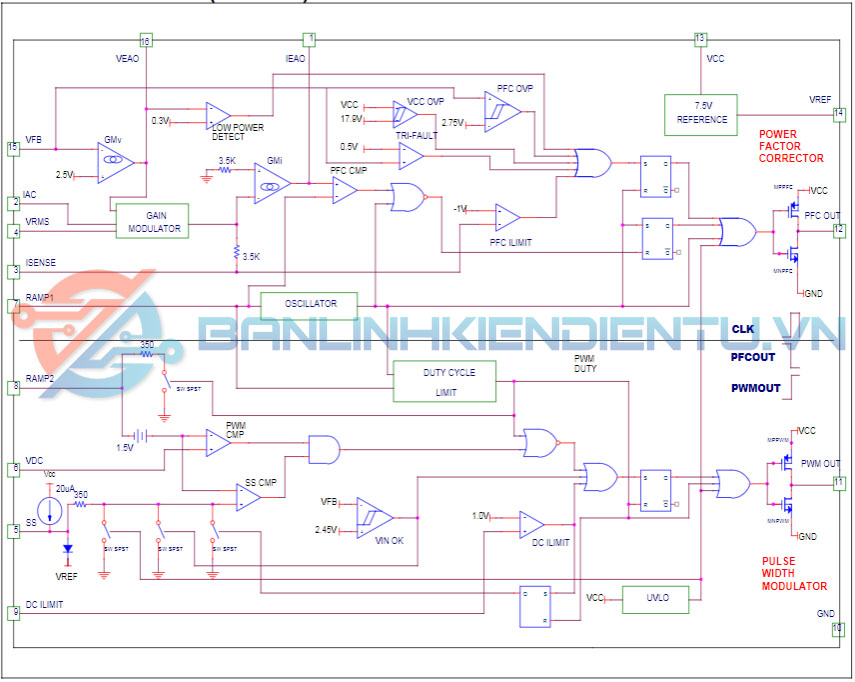

Sơ đồ khối CM6800G

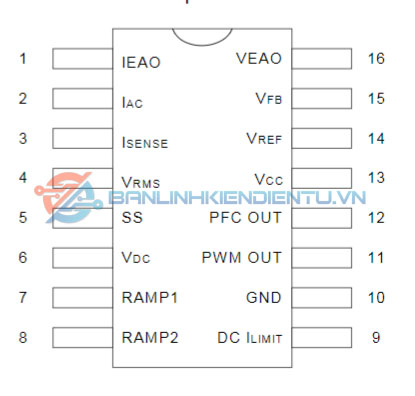

Sơ đồ chân

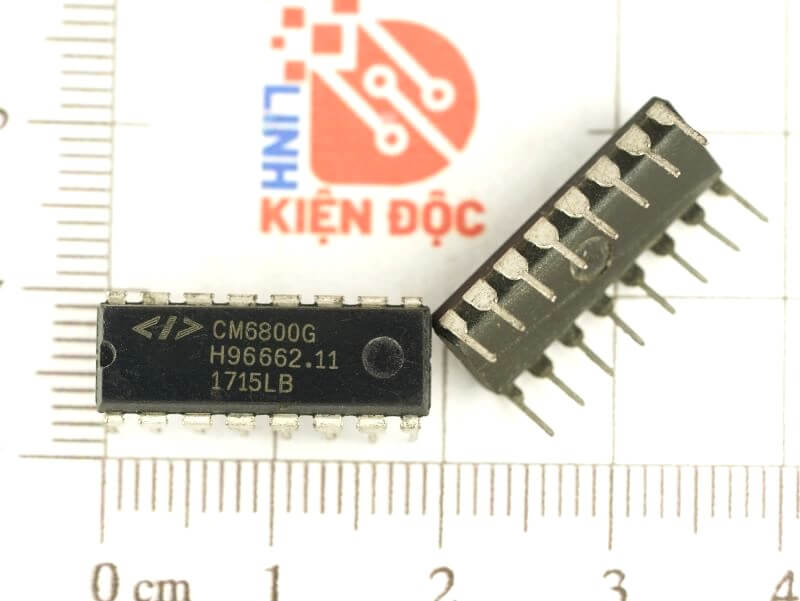

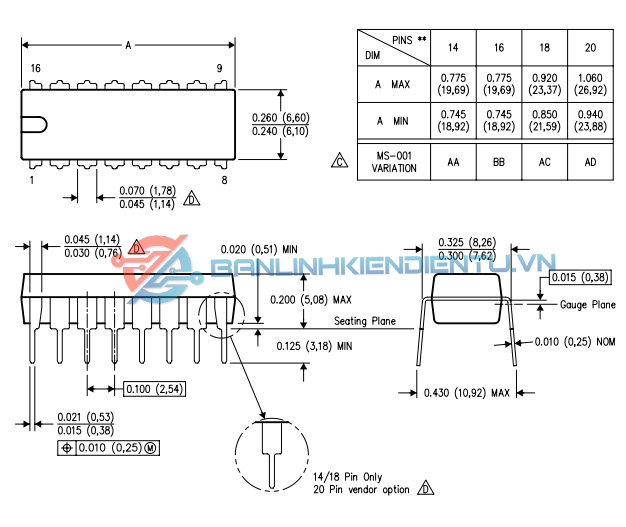

Kích thước linh kiện

Ứng dụng CM6800G
