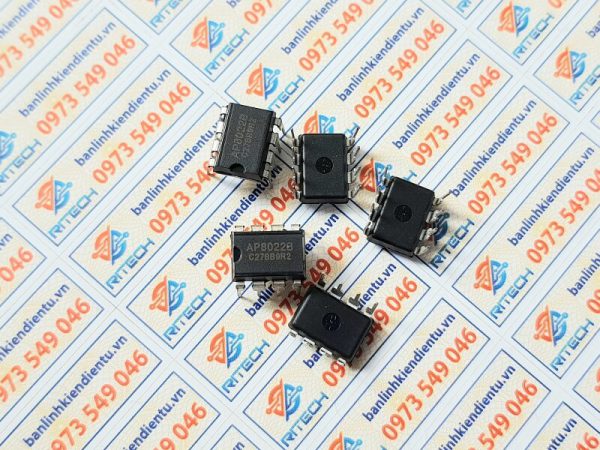

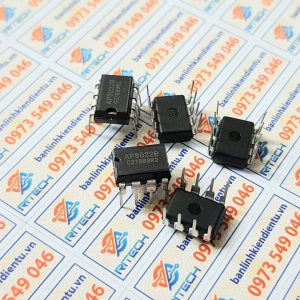

Giới thiệu
- AP8022 bao gồm một bộ điều biến độ rộng xung.Bộ điều khiển (PWM) và MOSFET nguồn, cụ thể là được thiết kế cho một bộ chuyển đổi ngoại tuyến hiệu suất cao với các thành phần bên ngoài tối thiểu. AP8022 cung cấp hoàn thành phạm vi bảo vệ với tự động tính năng tự phục hồi bao gồm chu kỳ theo chu kỳ giới hạn dòng điện (OCP), bảo vệ quá nhiệt (OTP), bảo vệ khóa điện áp dưới điện áp (UVLO) ,VDD bảo vệ quá áp (OVP) và khởi động mềm. Chế độ hoạt động và thiết bị tiêu thụ rất thấp giúp đáp ứng các quy định tiết kiệm năng lượng ở chế độ chờ. Hiệu suất EMI xuất sắc đạt được với điều tần. Thiết bị bao gồm một cao mạch khởi động điện áp để giảm hệ thống thiết lập thời gian. Thiết bị cung cấp một nền tảng phù hợp với công suất chờ thấp và bộ chuyển đổi flyback hiệu quả về chi phí.
Đặc trưng và thông số kỹ thuật
- Tích hợp nguồn điện 800V MOSFET.
- Đầu vào điện áp AC dải rộng 85V đến 265V.
- Công suất đầu ra ổn định 10W @ 85 ~ 265VAC.
- Điều chế tần số cho EMI thấp.
- Hoạt động ở chế độ Burst.
- Khởi động mềm tích hợp.
- Mạch khởi động HV bên trong.
- Bảo vệ tuyệt vời:.
- Bảo vệ quá dòng (OCP).
- Bảo vệ quá nhiệt (OTP)
- Bảo vệ quá áp VDD (OVP).
Sơ đồ chân và chức năng các chân
Mạch ứng dụng

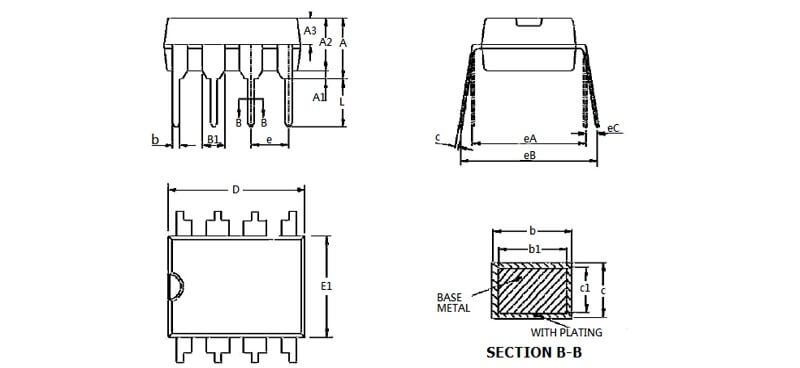

Kích thước linh kiện
