Giới thiệu IC nguồn NJM2831F05 kí hiệu AE32, AE31
NJM2831 là bộ điều chỉnh điện áp đầu ra thấp 100mA với điều khiển BẬT / TẮT.
Công nghệ lưỡng cực tiên tiến đạt được độ ồn thấp, độ gợn sóng cao từ chối và dòng tĩnh thấp.
Dải điện áp đầu ra 2.1V đến 15.5V, tách rời nhỏ 1µF tụ điện, tụ điện bỏ qua tiếng ồn tích hợp làm cho NJM2831 thích hợp cho các ứng dụng khác nhau.
TÍNH NĂNG IC nguồn NJM2831F05 kí hiệu AE32, AE31
- Có sẵn tùy chọn điện áp đầu ra 2.1 ∼ 15.5V (bước 0.1V)
- Loại bỏ gợn sóng cao 75dB. (Phiên bản f=1kHz Vo=3V)
- Tiếng ồn đầu ra Điện áp Vno=45µVrms typ.
- Tụ điện đầu ra với tụ gốm 1.0µF (Vo≥5.1V)
- Dòng điện đầu ra Io(tối đa)=100mA
- Đầu ra có độ chính xác cao Vo±1,0%
- Điện áp bỏ học thấp Loại 0,10V. (Io=60mA)
- Điều khiển BẬT/TẮT (Mức hoạt động cao)
- Giới hạn dòng điện ngắn mạch bên trong
- Bảo vệ quá tải nhiệt bên trong
- Công nghệ lưỡng cực

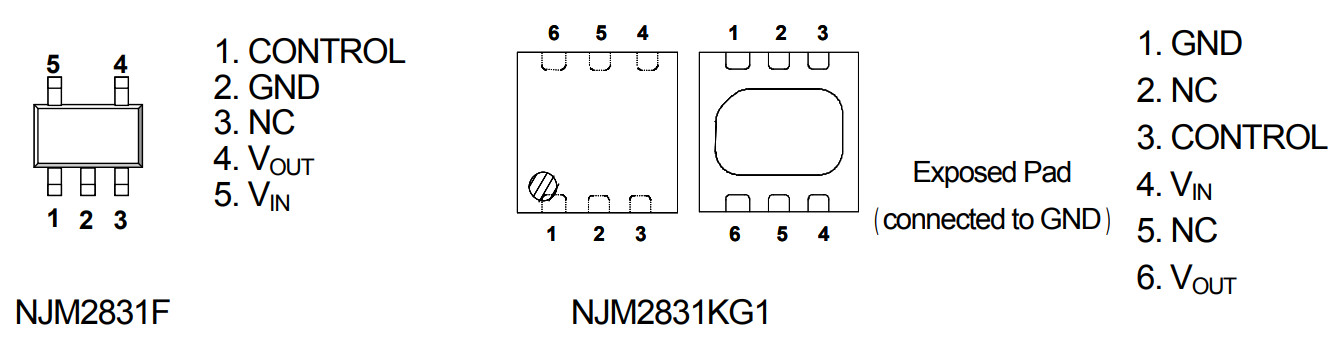

Sơ đồ chân IC nguồn NJM2831F05
Cấu tạo bên trong IC nguồn NJM2831F05
Bảng giá trị điện áp đầu ra
Mạch ứng dụng
