1. Giới thiệu Opto A7847
A7847 là một loại opto-coupler/optical isolator chuyên dụng, tích hợp LED hồng ngoại và mạch thu quang điện kiểu transistor (Phototransistor hoặc Photodiode + Amplifier) để cách ly tín hiệu giữa mạch điều khiển và mạch công suất. Linh kiện này được sử dụng để truyền tín hiệu điều khiển với độ an toàn cao, chống nhiễu, đồng thời bảo vệ vi mạch logic khỏi các xung điện áp cao.

2. Cấu tạo của Opto A7847
-
LED phát hồng ngoại nằm phía ngõ vào, khi có dòng điện đi qua sẽ phát sáng.
-
Bộ thu quang (Photodiode + Phototransistor hoặc mạch so sánh nội bộ) nhận ánh sáng và chuyển thành tín hiệu điện.
-

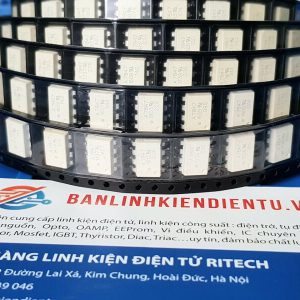

Vỏ nhựa DIP cách điện, đảm bảo an toàn điện áp cao giữa ngõ vào và ngõ ra.
-
Một số phiên bản có tích hợp bộ khuếch đại và mạch logic Schmitt Trigger giúp tăng độ ổn định.

,

3. Thông số kỹ thuật của Opto A7847
-
Điện áp cách ly: ≥ 3750 Vrms
-
Điện áp cung cấp (Vcc): 4.5V – 5.5V
-
Dòng LED định mức: 10 – 20 mA
-
Ngõ ra: logic TTL/CMOS hoặc transistor collector
-
Nhiệt độ hoạt động: -40°C → +85°C
-
Đóng gói: DIP-8 hoặc SOP-8

4. Kiểu chân và chức năng của Opto A7847
-
Anode (LED) – Cực dương của LED vào.
-
Cathode (LED) – Cực âm của LED vào.
-
NC – Không kết nối.
-
GND – Mass mạch ra.
-
VO – Ngõ ra tín hiệu.
-
VCC – Nguồn nuôi mạch ra.
-
NC / Option – Chân không kết nối hoặc chân tùy chọn theo phiên bản.
-
NC / Shield – Có thể nối chắn nhiễu.

5. Chức năng linh kiện Opto A7847
-
Cách ly quang điện giữa mạch logic và mạch công suất.
-
Truyền tín hiệu số/logic với tốc độ cao, ổn định.
-
Bảo vệ vi xử lý, PLC, vi mạch logic khỏi nhiễu điện từ và điện áp cao.
-
Có thể dùng để điều khiển MOSFET, IGBT gián tiếp.
6. Ứng dụng của Opto A7847
-
Cách ly tín hiệu trong mạch điều khiển công nghiệp.
-
Giao tiếp giữa MCU/PLC với mạch công suất.
-
Cách ly cổng điều khiển của IGBT, MOSFET trong nghịch lưu, biến tần.
-
Sử dụng trong mạch nguồn xung (SMPS), UPS, Inverter năng lượng mặt trời.
-
Ứng dụng trong mạch đo lường cần độ an toàn cao.

7. Cách kiểm tra Opto A7847
-
Bước 1: Dùng đồng hồ vạn năng ở chế độ diode để kiểm tra LED (chân Anode – Cathode). Nếu LED còn tốt, đo sẽ thấy có điện áp thuận khoảng 1.1 – 1.3V.
-
Bước 2: Cấp nguồn Vcc = 5V ở phía ngõ ra, mắc điện trở tải ở chân VO.
-
Bước 3: Dùng nguồn 5V nối qua điện trở 220Ω cấp cho LED input. Khi LED sáng, ngõ ra VO phải thay đổi mức logic (thường từ H → L).
-
Bước 4: Nếu LED vẫn sáng nhưng ngõ ra không thay đổi, linh kiện có thể đã hỏng phần quang thu.
