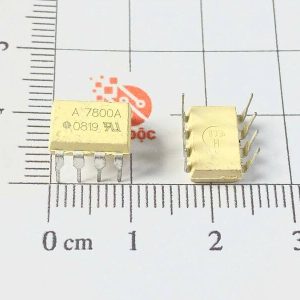

🔷 A7800A HCPL-7800 A7800 OPTO DIP-8



🔷 1. GIỚI THIỆU

A7800A (HCPL-7800 / A7800) là IC opto cách ly dạng DIP-8 được thiết kế để truyền tín hiệu điện tử giữa hai mạch điện tách biệt về mặt điện áp, bảo vệ các mạch điều khiển và nâng cao độ an toàn cho hệ thống. Linh kiện này sử dụng cấu trúc LED-phototransistor, cho phép cách ly tín hiệu với hiệu suất cao và đáp ứng tốc độ nhanh, phù hợp cho các ứng dụng công nghiệp và thiết bị điện tử điều khiển chính xác.

IC A7800A thường được dùng trong:

• Điều khiển công suất như IGBT, MOSFET, triac.

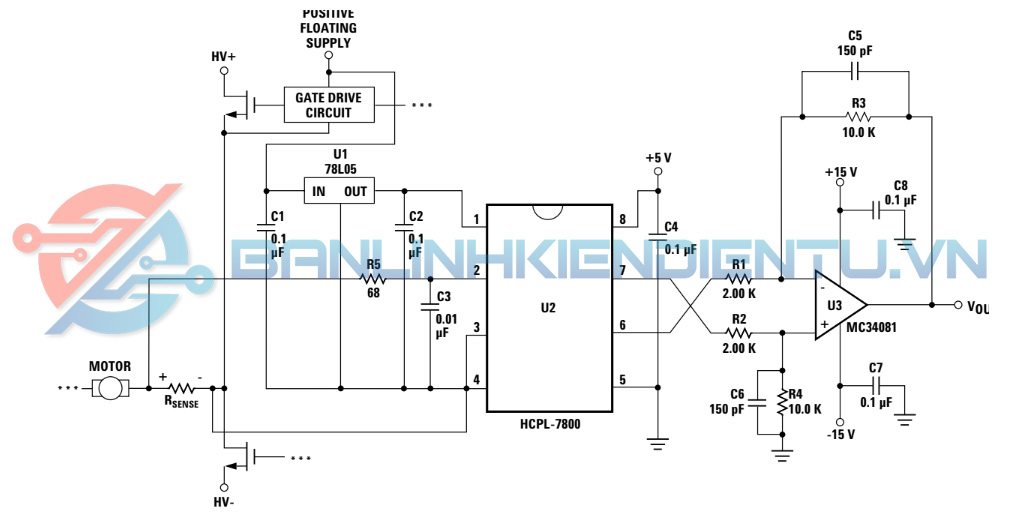

• Cách ly tín hiệu giữa vi xử lý và mạch điện áp cao.

• Các ứng dụng đo lường và truyền dữ liệu tốc độ cao, đảm bảo an toàn điện.

🔷 2. CẤU TẠO

• Mạch LED-phototransistor bên trong

• Cấu trúc DIP-8

• Chất liệu cách điện và cách ly tín hiệu

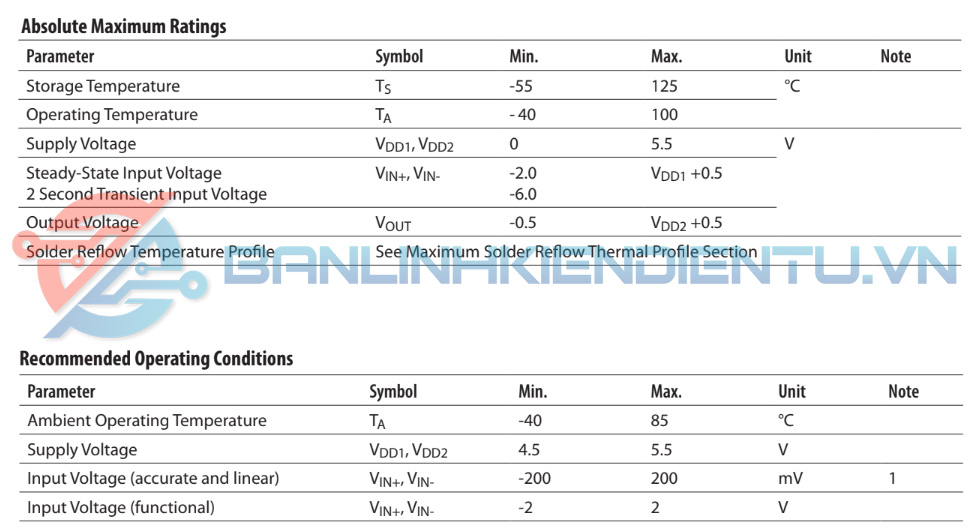

🔷 3. THÔNG SỐ KỸ THUẬT

• Điện áp cách ly: 5000Vrms (ví dụ)

• Dòng LED tối đa: 60 mA

• Tần số đáp ứng: 1 MHz

• Nhiệt độ hoạt động: -40°C đến +105°C

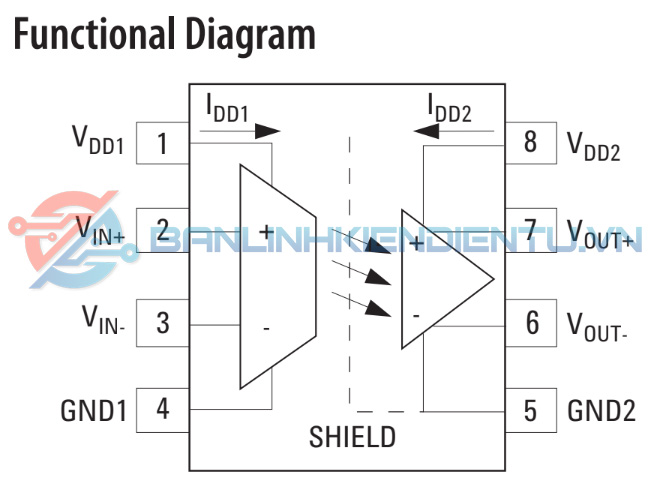

🔷 4. KIỂU CHÂN & CHỨC NĂNG CHÂN

🔷 5. CHỨC NĂNG LINH KIỆN

• Cách ly tín hiệu AC/DC

• Bảo vệ mạch điều khiển

• Truyền tín hiệu tốc độ cao với độ chính xác cao

🔷 6. ỨNG DỤNG

• Điều khiển IGBT/MOSFET

• Giao tiếp giữa vi xử lý và mạch công suất

• Cách ly tín hiệu trong mạch đo lường

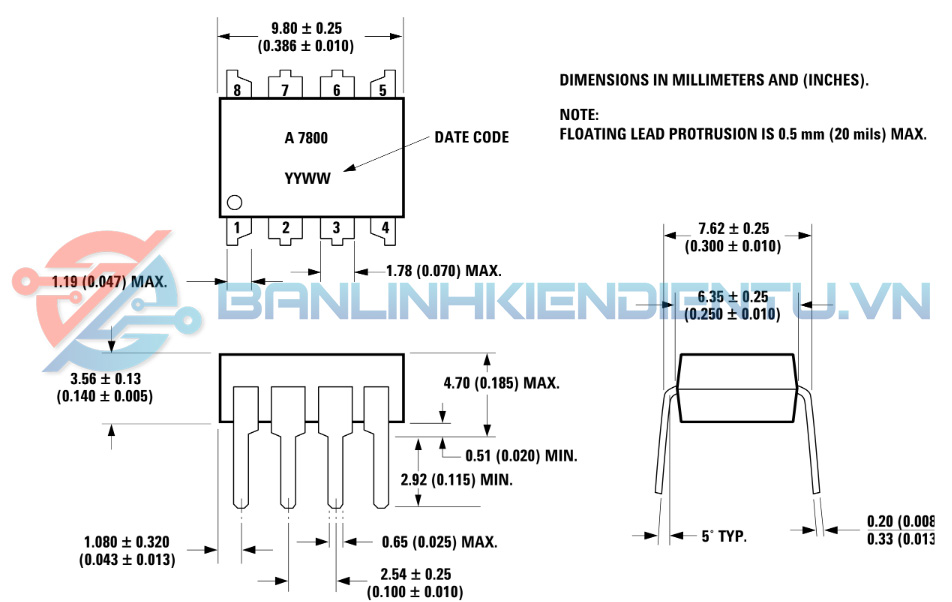

🔷 7. KÍCH THƯỚC

• Kích thước đóng gói DIP-8 tiêu chuẩn: 9.27 × 6.35 mm

• Chiều cao IC: 4.57 mm (tùy nhà sản xuất)

🔷 8. CÁCH ĐO ĐẠC KIỂM TRA

• Đo LED bằng đồng hồ vạn năng chế độ diode

• Kiểm tra đầu ra Vo1, Vo2 khi có tín hiệu đầu vào

• Đo cách ly điện trở giữa đầu vào và đầu ra

Datasheet của Opto A7800
