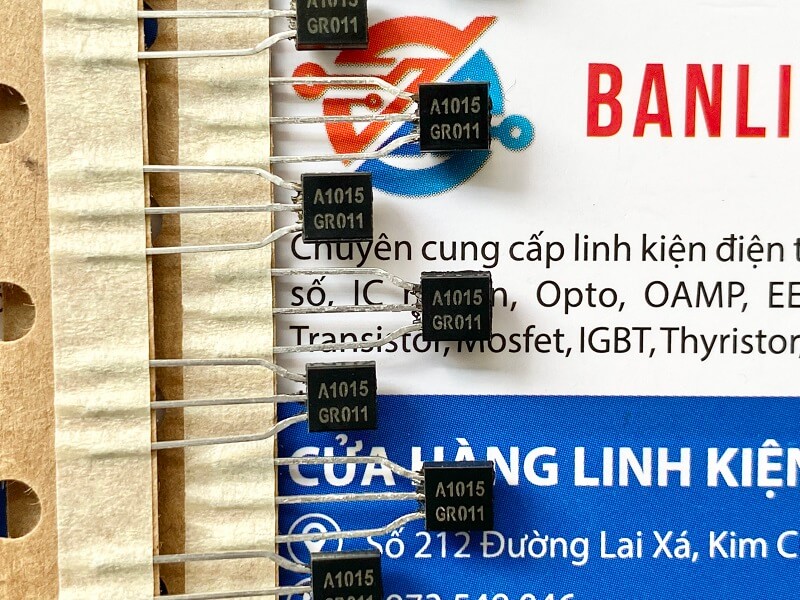

A1015 2SA1015 Transistor PNP 0.15A 50V TO-92 (chính hãng)

1. Giới thiệu

A1015 (2SA1015) là một transistor PNP công suất nhỏ, thường dùng để khuếch đại tín hiệu âm tần hoặc làm chuyển mạch điện tử dòng thấp.
Đây là loại đối bổ sung với C1815 (NPN), nên thường được dùng cặp đôi trong các mạch khuếch đại âm thanh đối xứng.

2. Cấu tạo

• Là BJT PNP, gồm 3 lớp bán dẫn (P–N–P).

• Khi điện áp Base thấp hơn Emitter khoảng 0.7V, transistor dẫn và cho phép dòng chạy từ Emitter sang Collector.

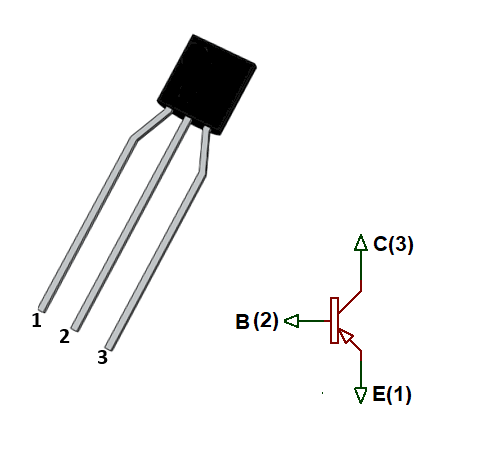

• Chân 1 (E): Emitter – nguồn phát, thường nối mass dương.

• Chân 2 (C): Collector – thu dòng điện chính.

• Chân 3 (B): Base – điều khiển transistor.







3. Thông số kỹ thuật (2SA1015)

• Cấu hình: PNP.

• Điện áp cực C–E tối đa (Vceo): –50 V.

• Điện áp cực C–B tối đa (Vcbo): –50 V.

• Điện áp cực E–B tối đa (Vebo): –5 V.

• Dòng Collector tối đa (Ic): –150 mA.

• Công suất tiêu tán (Pc): 400 mW.

• Hệ số khuếch đại dòng (hFE): 70 – 700 (tùy loại GR, BL, Y).

• Tần số cắt (fT): ~80 MHz.

• Đóng gói: TO-92 nhựa.



4. Ứng dụng

• Khuếch đại âm thanh: tầng đầu micro, ampli công suất nhỏ.

• Mạch công tắc điện tử: điều khiển LED, relay nhỏ.

• Cặp bổ sung với C1815 trong mạch push-pull, class B, class AB.

• Dao động và mạch tín hiệu tần số thấp.

5. Cách kiểm tra bằng đồng hồ vạn năng kim

• Chuyển sang thang diode.

• Với PNP: đặt que âm (–) vào Base, que dương (+) vào Emitter và Collector → kim lên.

• Đảo lại → kim không lên.

• Nếu kim không đúng hiện tượng trên → transistor hỏng.

6. Kích thước – TO-92

• Chiều cao thân: ~5 mm.

• Chiều rộng: ~4,5 mm.

• Chiều dài cả chân: ~13 mm.

• Khoảng cách chân: 1,27 mm.
