7905A, NJM7905FA IC ổn áp 5V 1.5A chân cắm To-220

Miêu tả IC 7905A

• 7905 là IC điều chỉnh điện áp âm 3 chân. Nó là IC của dòng 79xx, 79xx là dòng IC ổn áp âm cố định dòng này cũng chứa các IC điện áp cố định khác như 7908, 7912, 7915 có thể lựa chọn tùy theo yêu cầu ứng dụng của người dùng. 7905 cung cấp đầu ra -5V cố định và điện áp đầu vào có thể từ 8V đến 35V DC, một điều cần nhớ khi sử dụng IC ổn áp này là điện áp đầu vào phải cao hơn điện áp đầu ra từ 2V đến 3V để có được chính xác và ổn định -5V ở đầu ra, và dòng điện đầu vào phải là 1.6A đến 2A để có được 1.5A chính xác ở đầu ra. Trong khi vận hành IC, cần phải sử dụng một bộ tản nhiệt phù hợp, nếu không IC sẽ liên tục chuyển sang chế độ tắt khi kết nối với tải.
• IC chỉ yêu cầu một hoặc hai tụ điện bên ngoài cho mục đích lọc, tất cả các mạch điện quan trọng đều được tích hợp bên trong IC.
• Mạch bên trong của IC cũng chứa nhiều chức năng tích hợp như chức năng bảo vệ quá nhiệt ngắt IC ngay lập tức khi nhiệt độ bên trong hoặc bên ngoài vượt quá giới hạn cho phép, bảo vệ quá tải, bảo vệ ngắn mạch và nhiều mạch bảo vệ khác tạo làm cho IC rất mạnh mẽ, chống hư hỏng bên trong và đáng tin cậy để sử dụng trong các thiết bị thương mại.

Tính năng / Thông số kỹ thuật của IC 7905

• Gói TO-220 và các gói khác
• Dòng đầu ra tối đa 1.5A
• Tích hợp mạch bảo vệ ngắn mạch
• Tích hợp mạch ngắt quá nhiệt
• Đầu ra -05V chính xác
• Điện áp đầu vào tối đa 35V DC
• Dòng điện tĩnh hoặc chờ thấp
• Giá rẻ độ tin cậy cao
• Đáng tin cậy để sử dụng trong các ứng dụng thương mại

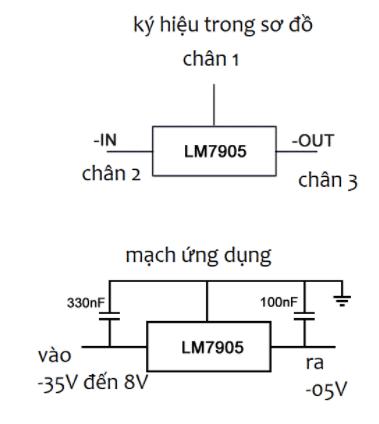

Sơ đồ chân

Các ứng dụng

• Nguồn cung cấp điện kép.
• Mạch chuyển đổi điện áp.
• Mạch giảm điện áp.
• Bộ sạc pin.
• Ứng dụng trình điều khiển động cơ.
