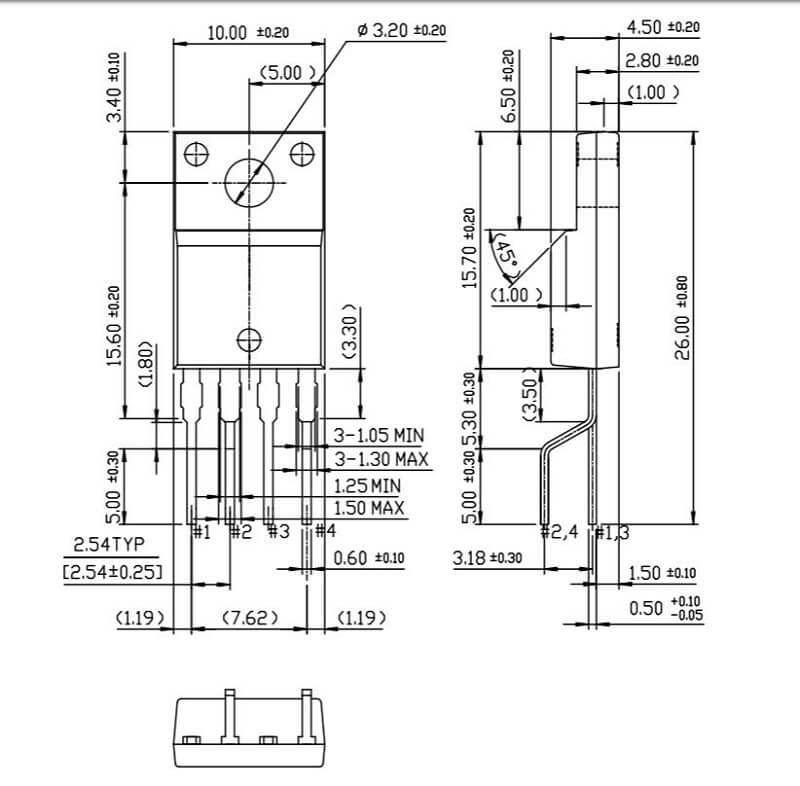

5L0380R TO-220F được thiết kế đặc biệt cho SMPS ngoại tuyến với các thành phần bên ngoài tối thiểu. 5L0380R bao gồm một SenseFET điện áp cao và IC chế độ dòng. Bộ điều khiển PWM đi kèm tích hợp bộ dao động tần số cố định, khóa dưới điện áp, trình điều khiển bật / tắt cổng được tối ưu hóa, bảo vệ tắt nhiệt, bảo vệ quá điện áp và các nguồn dòng chính xác được bù nhiệt độ cho bù vòng lặp và mạch bảo vệ lỗi.
So với MOSFET rời rạc và bộ điều khiển PWM hoặc RCCsolution, 5L0380R có thể giảm tổng số thành phần, kích thước thiết kế và trọng lượng, đồng thời tăng hiệu quả, năng suất và độ tin cậy của hệ thống. Nó có một nền tảng cơ bản rất phù hợp với thiết kế hiệu quả về chi phí trong bộ chuyển đổi flyback hoặc bộ chuyển đổi chuyển tiếp.
Thông số kĩ thuật của 5L0380R:
Sơ đồ chân của 5L0380R:
- Chân 1. GND
- Chân 2. Drain
- Chân 3. VCC
- Chân 4. FB
Sơ đồ khối chức năng của 5L0380R:
