5510, FA5510 IC Nguồn SOP-8

Giới thiệu

• Dòng FA551X là IC điều khiển cấp nguồn chuyển mạch loại PWM có thể điều khiển trực tiếp MOSFET nguồn. Các IC này sử dụng thiết bị CMOS có độ bền điện môi cao (30V) để tiêu thụ điện năng thấp. Các IC này chứa nhiều chức năng trong một gói 8 chân nhỏ. Với các IC này, có thể tạo ra một bộ nguồn hiệu suất cao và nhỏ gọn vì không cần nhiều thành phần rời bên ngoài.

Đặc trưng linh kiện

• Tiêu thụ dòng điện thấp bằng quy trình CMOS với cường độ điện cao (30V)
• Dòng điện chờ 2μA trở xuống (ở Vcc = 14V) và dòng hoạt động 1,5mA (điển hình)
• Chức năng bảo vệ quá áp phát hiện điện áp Vcc
• Mạch truyền động để kết nối a nguồn trực tiếp MOSFET
• Dòng điện đỉnh đầu ra: ± 1.5A
• Chức năng giới hạn quá dòng theo từng xung
• Chức năng bảo vệ quá tải (có thể chọn chế độ chốt hoặc không chốt)
• Chức năng BẬT-TẮT đầu ra bằng tín hiệu bên ngoài
• Chức năng ngắt quá áp chế độ chốt
• Chức năng khóa điện áp dưới (16,5V BẬT / 9V TẮT)
• Đầu ra điện áp tham chiếu (5V)
• Gói 8 chân (DIP / SOP)

Sơ đồ khối

Chức năng các chân

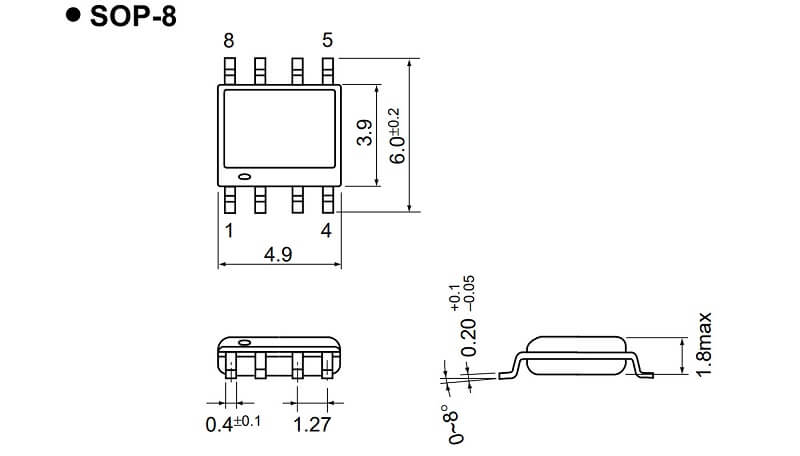

Kích thước của linh kiện

Sơ đồ ứng dụng FA5510
