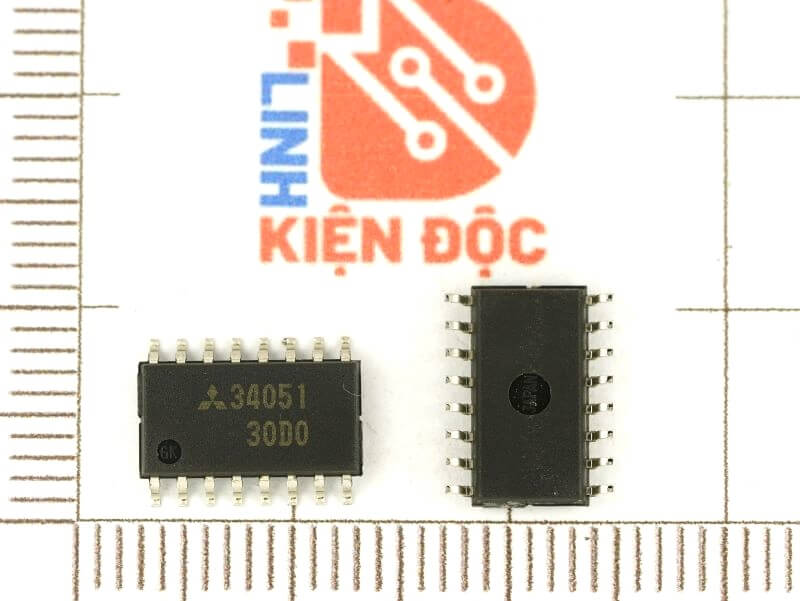

34051, M34051 IC Chức Năng SOP-16

49.000₫

Mã sản phẩm : 34051

Loại linh kiện: IC

Kiểu chân: SOP-16

Hình thức : Mới

Tình trạng : Còn hàng

Đã cập nhập

Hỗ trợ trực tuyến
Kinh doanh : 0333595662
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000vnd và chưa bao gồm phí vận chuyển (Đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng thông báo chi phí vận chuyển khi đơn hàng được đặt thành công).

1. Giới thiệu IC M34051 (34051)

IC M34051 là một bộ so sánh logic và khuếch đại tín hiệu điều khiển đa chức năng, thường dùng trong các mạch công suất, mạch điều khiển tín hiệu, mạch số hóa tương tự (mixed-signal).
Đây là loại IC logic chuyên dụng (Functional IC) có 4 kênh đầu vào và 4 kênh đầu ra độc lập, được thiết kế theo chuẩn TTL/CMOS và dùng để xử lý, khuếch đại hoặc cách ly tín hiệu điều khiển.

M34051 thường được sử dụng trong các mạch bộ điều khiển công suất, mạch servo, mạch điều tốc động cơ, và mạch điều khiển PWM.
IC này có độ ổn định cao, tiêu thụ công suất thấp, và hoạt động ổn định trong dải điện áp rộng.

34051

2. Cấu tạo IC M34051 (34051)

Bên trong IC M34051 gồm các khối chính:

Bốn bộ khuếch đại tín hiệu (Analog Amplifier / Comparator Block) – dùng so sánh hoặc khuếch đại tín hiệu điều khiển.
Khối mạch logic điều khiển ngõ ra – cho phép điều khiển nhiều mức tín hiệu khác nhau (Low/High).
Mạch bảo vệ quá nhiệt và giới hạn dòng nội – giúp IC an toàn trong môi trường công nghiệp.
Khối phân cực nội (Bias Network) – đảm bảo điện áp ổn định cho các khối hoạt động bên trong.

3. Thông số kỹ thuật IC M34051 (34051)

Thông số	Giá trị tiêu biểu
Điện áp hoạt động (Vcc)	4.5V – 18V
Dòng tiêu thụ không tải	2 mA (typ.)
Dòng ngõ ra cực đại	±20 mA
Điện áp logic ngõ vào	TTL/CMOS tương thích
Nhiệt độ làm việc	–40°C → +125°C
Loại vỏ	SOP-16 (5.2 mm)
Số kênh	4 kênh hoạt động độc lập
Tần số đáp ứng	đến 1 MHz
Công suất tiêu tán tối đa	500 mW
Chức năng chính	Comparator / Driver logic đa kênh

4. Sơ đồ chân và chức năng IC M34051 (34051)

Chân	Ký hiệu	Chức năng chi tiết
1	IN1	Ngõ vào tín hiệu kênh 1
2	OUT1	Ngõ ra kênh 1 (kết quả xử lý logic hoặc khuếch đại)
3	IN2	Ngõ vào tín hiệu kênh 2
4	OUT2	Ngõ ra kênh 2
5	IN3	Ngõ vào tín hiệu kênh 3
6	OUT3	Ngõ ra kênh 3
7	IN4	Ngõ vào tín hiệu kênh 4
8	OUT4	Ngõ ra kênh 4
9	GND	Mass (chân nối đất)
10–15	NC	Không kết nối hoặc nội sử dụng
16	VCC	Nguồn cấp dương cho IC (4.5–18V)

(Sơ đồ chân có thể thay đổi nhẹ tùy nhà sản xuất, nhưng bố trí tổng thể tương tự nhau – dạng 4 kênh hoạt động độc lập.)

5. Chức năng linh kiện IC M34051 (34051)

So sánh tín hiệu đầu vào và tạo tín hiệu logic ngõ ra.
Khuếch đại hoặc đảo logic tín hiệu điều khiển.
Tách, cách ly và xử lý các tín hiệu điều khiển logic trong mạch công suất.
Dùng như driver trung gian giữa vi điều khiển và tầng công suất (MOSFET, IGBT).
Giám sát tín hiệu điều khiển, chuyển mức logic khi vượt ngưỡng điện áp nhất định.

6. Ứng dụng IC M34051 (34051)

Mạch nguồn xung (SMPS), mạch PWM.
Mạch điều khiển IGBT/MOSFET công suất.
Mạch servo / điều khiển động cơ DC và BLDC.
Mạch so sánh điện áp, điều khiển tốc độ, cảm biến.
Bộ khuếch đại tín hiệu trong mạch điều khiển tự động.

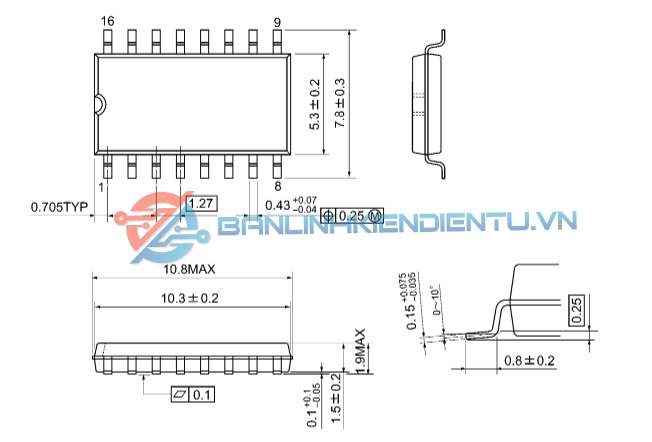

7. Kích thước IC M34051 (SOP-16 5.2mm)

Đặc tính cơ học	Giá trị (xấp xỉ)
Loại vỏ	SOP-16 (SMT)
Chiều dài	10.2 mm
Chiều rộng tổng	5.2 mm
Bước chân (Pitch)	1.27 mm
Chiều cao	1.5 mm
Số chân	16
Trọng lượng	~0.1 g

8. Cách kiểm tra IC M34051 sống/chết

Dụng cụ cần:

Đồng hồ đo điện đa năng (DMM)
Nguồn DC 12V
Biến trở hoặc tín hiệu thử
Tải điện trở

Các bước kiểm tra:

Kiểm tra điện trở giữa VCC (chân 16) và GND (chân 9):
- Giá trị > 10 kΩ → IC bình thường.
- Nếu < 1 kΩ → IC có thể bị chập nội.
Cấp nguồn 12V vào VCC–GND.
Đưa tín hiệu logic hoặc điện áp analog nhỏ (0–5V) vào chân IN1.
Đo ngõ ra tại OUT1:
- Khi điện áp IN1 vượt ngưỡng (khoảng 1.5–2V) → OUT1 thay đổi mức logic.
- Nếu OUT1 không thay đổi → IC lỗi hoặc hỏng.
Kiểm tra tương tự cho các kênh còn lại (IN2–OUT2, IN3–OUT3…).
Dấu hiệu IC hỏng:
- Không có phản ứng logic.
- IC nóng bất thường.
- Các chân ngắn mạch hoặc chạm mass.
