Giới thiệu IC nguồn ICE1PCS02
- ICE1PCS02 / G là bộ điều khiển dải đầu vào rộng 8 chân
- IC cho các bộ chuyển đổi hiệu chỉnh hệ số công suất hoạt động. Nó được thiết kế cho các bộ chuyển đổi trong cấu trúc liên kết tăng cường và yêu cầu ít các thành phần bên ngoài. Nguồn cung cấp điện của nó được khuyến khích được cung cấp bởi một nguồn cung cấp phụ trợ bên ngoài sẽ bật và tắt IC.
- IC hoạt động trong CCM với điều khiển dòng điện trung bình, và trong DCM chỉ trong điều kiện tải nhẹ. Sự chuyển đổi tần số được cắt và cố định bên trong ở 65kHz. Cả hai bù vòng lặp dòng điện và điện áp được thực hiện bên ngoài để cho phép người dùng kiểm soát hoàn toàn.
- Có nhiều tính năng bảo vệ khác nhau được kết hợp để đảm bảo điều kiện vận hành hệ thống an toàn. Tham chiếu bên trong được cắt (5V + 2%) để đảm bảo bảo vệ chính xác và mức kiểm soát đầu ra.
- ICE1PCS02 / G là một biến thể thiết kế của ICE1PCS01 để kết hợp chức năng bảo vệ màu nâu đầu vào mới và được tối ưu hóa để có thời gian khởi động nhanh hơn với dòng khởi động cao điểm.
Điểm nổi bật của IC ICE1PCS02
- Gói DIP và DSO không chì
- Phạm vi đầu vào rộng
- Cảm biến trực tiếp, phát hiện màu nâu đầu vào
- Được tối ưu hóa cho các ứng dụng yêu cầu khởi động nhanh
- Công suất đầu ra có thể điều khiển bằng điện trở cảm nhận bên ngoài
- Phản hồi động đầu ra nhanh chóng trong khi chuyển tải
- Tần số chuyển mạch cố định nội bộ, được cắt tỉa (65kHz)
Đặc trưng của ICE1PCS02
- Dễ sử dụng với ít linh kiện bên ngoài
- Hỗ trợ phạm vi đầu vào rộng
- Kiểm soát dòng điện trung bình
- Bù vòng lặp điện áp và dòng điện bên ngoài cho tính linh hoạt của người dùng cao hơn
- Tần số chuyển mạch cố định nội bộ được cắt tỉa (65kHz + 7,7% ở 25°C )
- Cảm biến trực tiếp, phát hiện màu nâu đầu vào với trễ
- Thời lượng khởi động ngắn (SoftStart)
- Chu kỳ làm việc tối đa là 97% (loại)
- Điện áp tham chiếu bên trong được cắt xén (5V + 2%)
- Khóa điện áp dưới VCC
- Chu kỳ theo chu kỳ Giới hạn cao nhất hiện tại
- Bảo vệ quá áp
- Phát hiện vòng lặp mở
- Bảo vệ quá dòng mềm
- Phản hồi động nâng cao
- Đáp ứng các yêu cầu loại D của IEC 1000-3-2

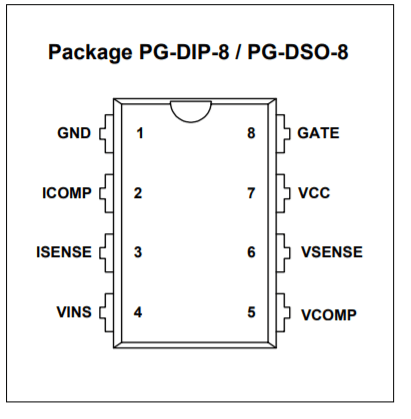

Cấu hình và chức năng các chân của ICE1PCS02
- ICOMP (Bồi thường vòng lặp hiện tại) : Bộ lọc thông thấp và bù của điều khiển hiện tại vòng. Tụ điện được kết nối tại chân này tích hợp dòng điện đầu ra của OTA2 và tính trung bình tín hiệu cảm giác hiện tại.
- ISENSE (Đầu vào cảm giác hiện tại) : Chân ISENSE cảm nhận sự sụt giảm điện áp tại cảm giác bên ngoài điện trở (R1). Đây là tín hiệu đầu vào cho quy định hiện tại trung bình trong vòng hiện tại. Nó là cũng được cấp cho khối giới hạn dòng điện đỉnh. Trong thời gian tăng nguồn, dòng khởi động cao gây ra điện áp giảm ở R1, dẫn dòng vào chân 3 mà có thể vượt quá xếp hạng tối đa tuyệt đối. Do đó, một điện trở nối tiếp (R2) khoảng 220Ω là được khuyến nghị để hạn chế dòng điện này vào IC.
- VINS (Đầu vào cảm giác màu nâu) : Chân VINS này cảm nhận một bộ chia điện áp đầu vào được lọc và phát hiện tình trạng Brown-out điện áp đầu vào.Tình trạng màu nâu của VINS <0,8V, tắt vi mạch. IC bật ở VINS> 1.5V.
- VSENSE (Cảm nhận điện áp / Phản hồi) : Điện áp bus đầu ra được cảm nhận tại chân này thông qua dải phân cách điện trở. Điện áp tham chiếu cho chân này là 5V.
- VCOMP (Bù vòng điện áp) : Chân này cung cấp phần bù của đầu ra vòng điện áp với mạng bù nối đất
- VCC (Nguồn điện) : Chân VCC là nguồn cung cấp tích cực của IC và nên được kết nối với nguồn cung cấp phụ bên ngoài. Các phạm vi hoạt động là từ 10V đến 21V. Sự bật ngưỡng là 11,2V và điện áp dưới xảy ra ở 10,2V. Không có kẹp bên trong cho giới hạn của nguồn cấp.
- GATE : Chân GATE là đầu ra của giai đoạn trình điều khiển nội bộ,trong đó có khả năng là nguồn 1,5A và dòng chìm.Điện áp ổ đĩa cổng của nó được kẹp bên trong ở 11,5V.
Kích thước chân của ICE1PCS02
